Реле выбора фазы Omix D4-ASP1-1-3K

Арт: N06393

Прибор для питания однофазной нагрузки 220 В от трехфазной четырехпроводной сети

Диапазон верхнего порога срабатывания по напряжению: 230...280 В
Диапазон нижнего порога срабатывания по напряжению: 160...210 В
Погрешность измерения напряжения: ±1%
Задержка переключения на резервную фазу: < 0,2 с
Задержка возврата к приоритетной фазе: 0...200 с
Выходной контакт: 3 реле ~16 А, 250 В
Монтаж: на DIN-рейку, стандарт 4S

В закладки

2 535 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

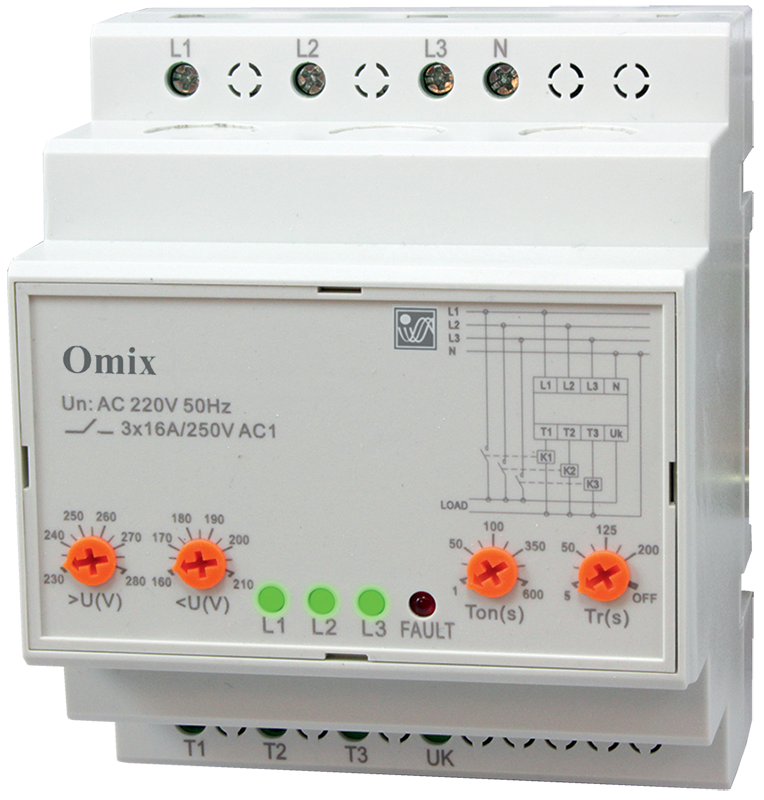

Реле выбора фаз Omix D4-ASP1-1-3K предназначено для питания однофазной нагрузки 220 В от трехфазной четырехпроводной сети.

Реле переключает питание однофазной нагрузки в зависимости от наличия и качества фазного напряжения на фазах A, B и C. Наиболее приоритетным является питание нагрузки от фазы A, наименее приоритетным – от фазы C. При нормальных параметрах напряжения на всех фазах,реле подключает нагрузку к приоритетной фазе (A). Если на приоритетной фазе значение напряжения выходит за пределы порогов срабатывания, прибор переключает нагрузку на следующую по приоритету фазу. Если напряжение на резервных фазах не соответствует заданному качеству напряжения, нагрузка отключается от сети.

Особенности:

Работа с трехфазными сетями с нейтралью
Управление контакторами, автоматическими выключателями с электроприводом, моторными приводами
Настройка нижнего и верхнего порогов напряжения, задержки включения реле и задержки возврата к приоритетной фазе
Аналоговая установка параметров
3 реле ~16 А, 250 В
Светодиодные индикаторы состояния каждой фазы и аварийной ситуации

Технические характеристики:

Параметр	Значение
Диапазон верхнего порога срабатывания по напряжению	230...280 В
Диапазон нижнего порога срабатывания по напряжению	160...210 В
Задержка включения реле	1...600 с
Задержка возврата к приоритетной фазе	0...200 с
Задержка переключения на резервную фазу	< 0,2 с
Гистерезис (зона возврата)	6 В
Погрешность измерения напряжения	±1%
Максимальное рабочее напряжение	400 В
Максимальное импульсное напряжение	450 В
Питание	~220 В, 50...60 Гц
Выходной контакт	3НО ~16 А, 250 В
Механическая износостойкость	≥ 10⁶ циклов
Электрическая износостойкость	≥ 10⁵ циклов
Степень загрязнения	3
Температура эксплуатации	−25...+50°С
Температура хранения	−25...+55°С
Степень защиты	IP20
Монтаж	На DIN-рейку, стандарт 4S
Габаритные размеры	90×75×65 мм
Вес	175 г

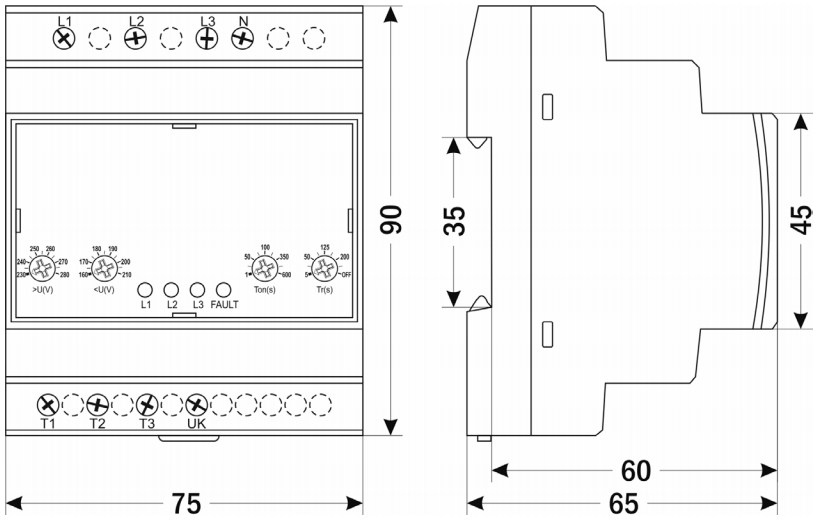

Габаритные размеры

Версия: 2020-03-11-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.4 Мб
