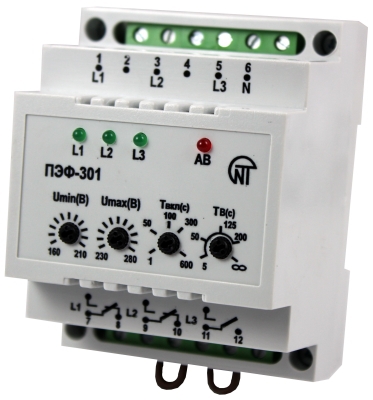

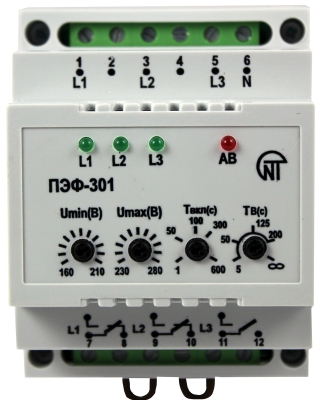

Автоматический переключатель фаз ПЭФ-301

Арт: G89275

Прибор для питания промышленной и бытовой однофазной нагрузки 220 В, 50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети

Диапазон срабатывания по U_min: 160...210 В
Диапазон срабатывания по U_max: 230...280 В
Номинальное фазное напряжение: 220 В
Частота сети: 45...55 Гц
Степень защиты: IP40 (прибор), IP20 (клеммник)
Монтаж: на DIN-рейку

В закладки

3 852 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Универсальный автоматический электронный переключатель фаз ПЭФ-301 предназначен для питания промышленной и бытовой однофазной нагрузки 220 В, 50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети. В зависимости от наличия и качества напряжения на фазах ПЭФ-301 автоматически производит выбор наиболее благоприятной фазы и запитывает от нее однофазную нагрузку

Технические характеристики:

Параметр	Значение
Номинальное фазное напряжение	220 В
Частота сети	45...55 Гц
Диапазон срабатывания по U_min	160...210 В
Диапазон срабатывания по U_max	230...280 В
Диапазон регулирования времени повторения включения, Т_вкл	1...600 с
Фиксированная задержка включения при наличии только одной фазы	5 с
Фиксиранная задержка по U_min	12 с
Время переключения на резервные фазы	≤ 0,1 с
Время возврата на приоритетную фазу (гистерезис по времени)	10 с
Гистерезис (коэффициент возврата) по напряжению	5...7 В
Погрешность определения порога срабатывания	3 В
Максимальный коммутируемый ток выходных контактов	≥ 16 А
Фазное напряжение, при котором сохраняется работоспособность прибора	400 В
Кратковременное доп. макс. фазное напр., при котором сохраняется работоспособность	450 В
Потребляемая мощность (под нагрузкой)	≤ 1,0 ВА
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А - под нагрузкой 5 А	≥ 100 тыс. раз ≥ 1 млн. раз
Степень защиты: - прибора - клеммника	IP40 IP20
Климатическое исполнение	УХЛ 4
Диапазон рабочих температур	−25... +55°С
Температура хранения	−45... +70°С
Вес	≤ 0,2 кг
Габаритные размеры	Четыре модуля типа S
Монтаж	На стандартную DIN-рейку 35 мм
Положение в пространстве	Произвольное

Версия: 2013-04-04 - БАВ

Документация и схемы

Схема	Размер	Файл

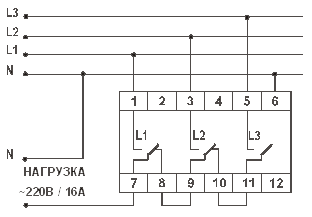

Схема подключения №1	0 Мб

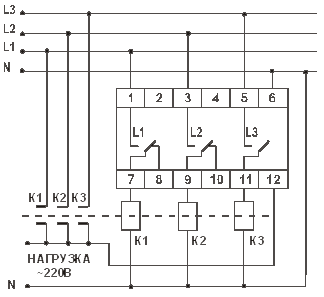

Схема подключения №2	0 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	28.04.2013	0.32 Мб
