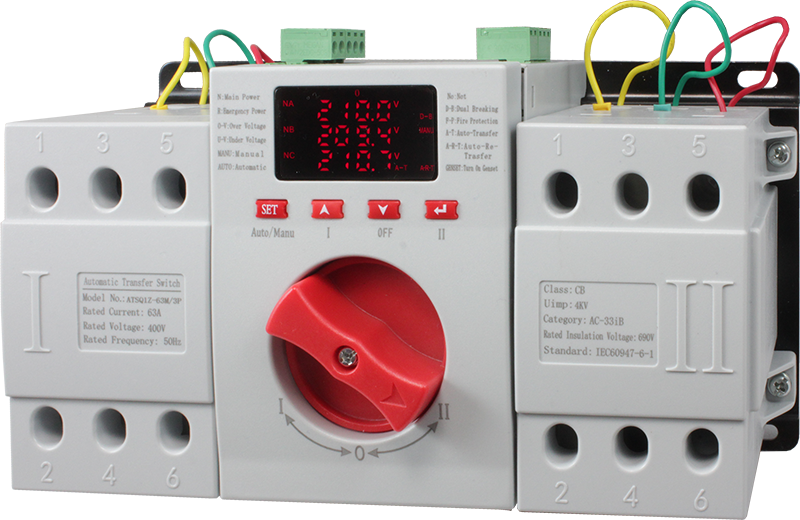

Блок автоматического ввода резерва Omix ATS3 предназначен для автоматического ввода в работу резервного источника питания в случае полного отключения или падения напряжения в основной сети ниже порогового уровня
Особенности:
- Обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах
- Светодиодный индикатор для визуального контроля параметров и уставок
- Настраиваемые пределы напряжения переключения между источниками питания
- Настраиваемое время задержки переключения с одного источника питания на другой и время самовозврата
- Режимы работы с самовозвратом и без после восстановления основного источника питания
- Возможность изменения приоритета источников питания
- Двойная механическая и электрическая блокировки предотвращают одно-временное подключение к нагрузке двух источников питания
- Блок состоит из двух выключателей нагрузки, контроллера со светодиодным индикатором и электромоторного привода
- Контроль источника питания по всем фазам
- Возможность подключения внешних индикаторов
- Возможность автономной установки контроллера
- Компактный размер
- Удобство монтажа и простота в установке
- Защита от перегрузок и короткого замыканияТехнические характеристики:
Параметр
| Omix ATS3-4-63
|
Количество полюсов
| 4 |
Номинальный ток
| 63 А
|
Номинальное коммутируемое напряжение | ~400 В
|
Номинальная рабочая частота | 50 Гц
|
Номинальное напряжение изоляции | 690 В
|
Напряжение переключения на резервный источник питания | ≤ 130 В
|
Напряжение переключения на основной источник питания | ≥ 180 В
|
Характеристика автоматического выключателя | C
|
Номинальная отключающая способность | 4,5 кА
|
Стандарт
| GB/T14048.11
|
Условия эксплуатации | −15...+60°C, ≤ 90%RH
|
Габаритные размеры | 125×258×112 мм |

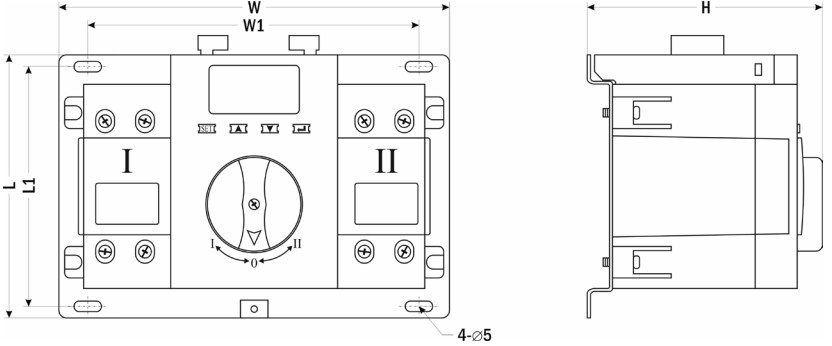

Габаритные размеры |
|
Параметр
| Размер, мм
|
W
| W1 | L | L1 | H |
Omix ATS3-4-63
| 258
| 230
| 125
| 114
| 112
|
Версия: 2022-04-19-ЛВС
