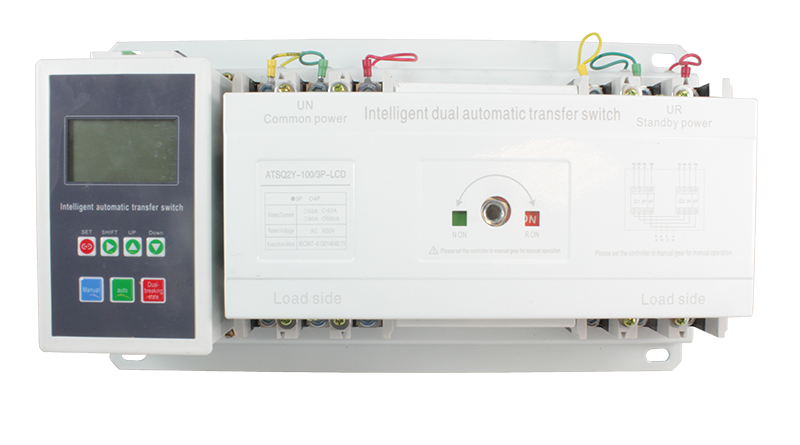

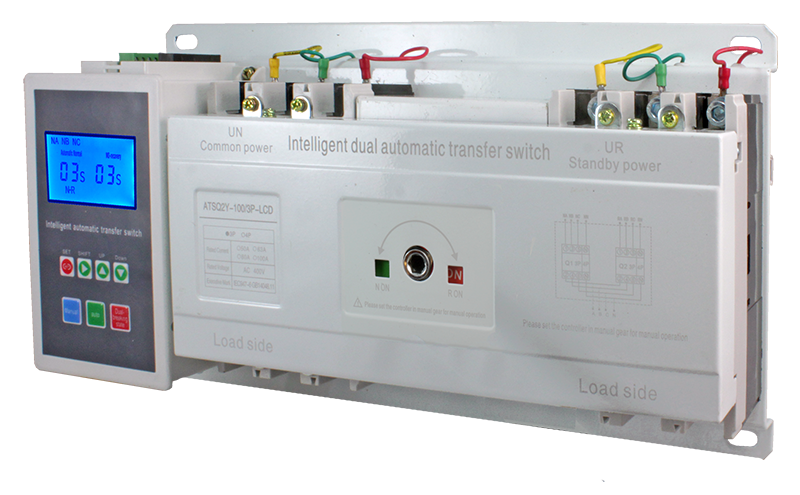

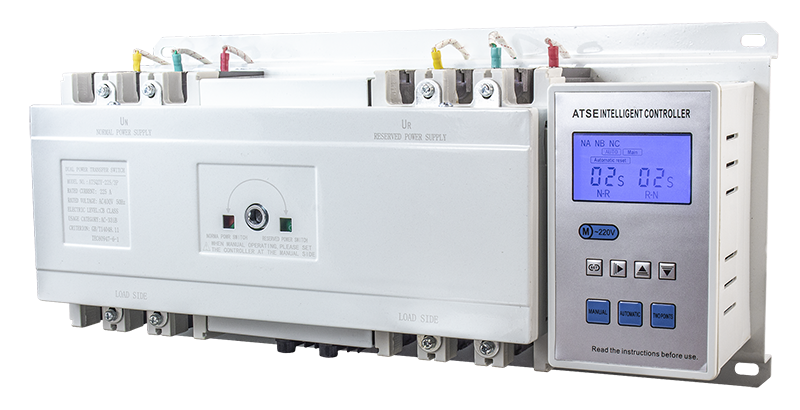

Блок автоматического ввода резерва Omix ATS4 предназначен для автоматического ввода в работу резервного источника питания в случае полного отключения или падения напряжения в основной сети ниже порогового уровня
Особенности:
- Обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах
- Ручной или автоматический режимы работы
- Режим работы с самовозвратом после восстановления основного источника питания и без
- Возможность изменения приоритета источников питания

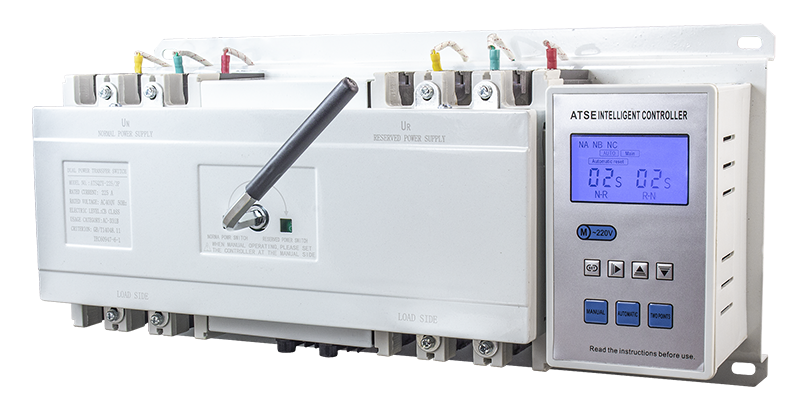

- Ручное управление с помощью съемного рычага управления
- Двойная механическая и электрическая блокировки предотвращают одновременное подключение к нагрузке двух источников питания

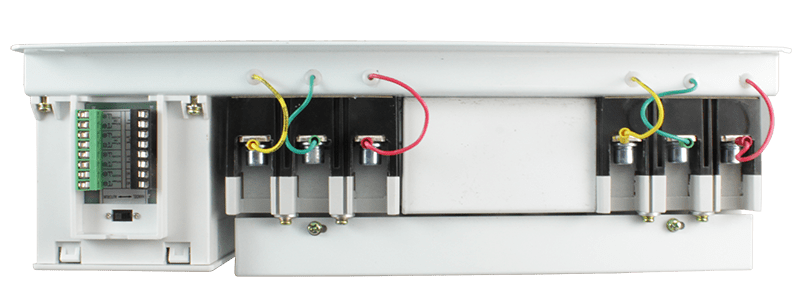

- Блок состоит из двух выключателей нагрузки, контроллера с ЖК-дисплеем и электромоторного привода
- Возможность подключения внешних индикаторов
- Возможность автономной установки контроллера
- Компактный размер
- Удобство монтажа и простота в установке
- Защита от перегрузок и короткого замыкания
Технические характеристики:
Параметр
| Значение |
Omix ATS4-3-100
| Omix ATS4-3-225
|
Количество полюсов
| 3
|
Номинальный ток | 100 А | 225 А |
Номинальное рабочее напряжение | ~380 В |
Номинальная рабочая частота | 50 Гц
|
Номинальное напряжение изоляции | 690 В
|
Характеристика автоматического выключателя | D
|
Номинальная отключающая способность | 6 кА
|
Стандарт
| GB/T14048.11
|
Условия эксплуатации | −15...60°C, ≤ 90%RH
|
Габаритные размеры | 223×390×120 мм | 220×430×140 мм |
Вес | 6,52 кг | 8,47 кг |

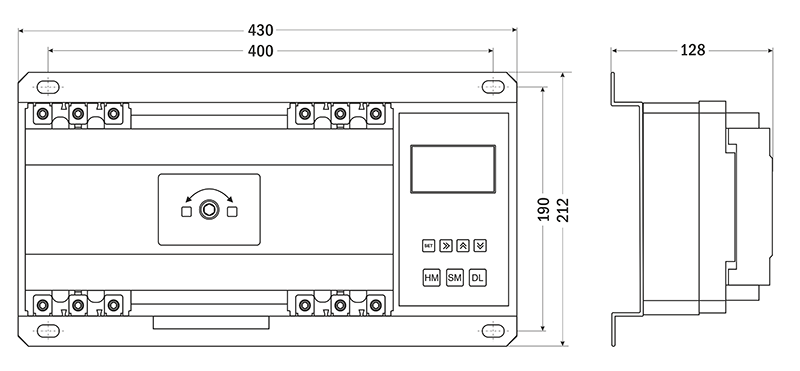

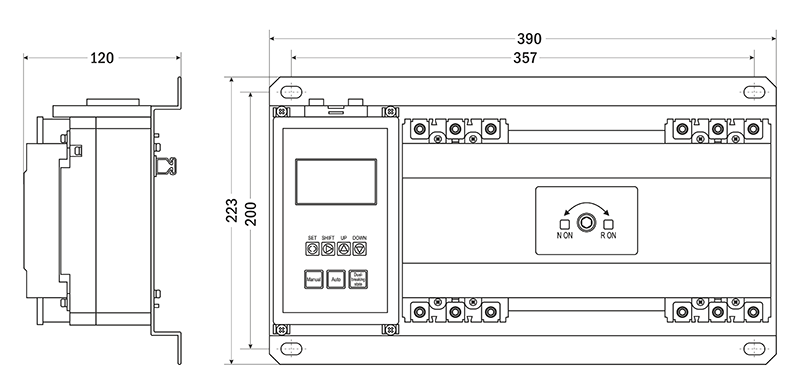

Габаритные размеры |
|
Параметр
| Размер, мм
|
W
| W1 | L | L1 | H |
Omix ATS4-3-100
| 390
| 357
| 223
| 200
| 120
|
Omix ATS4-3-225
| 430
| 397
| 220
| 197
| 140
|
Версия: 2019-11-22-КВА
