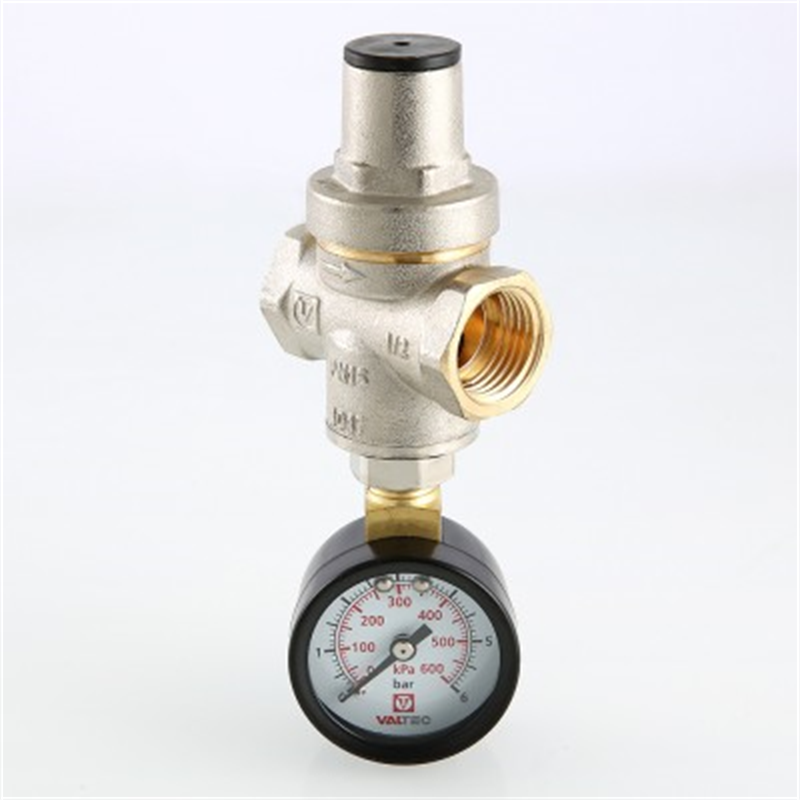

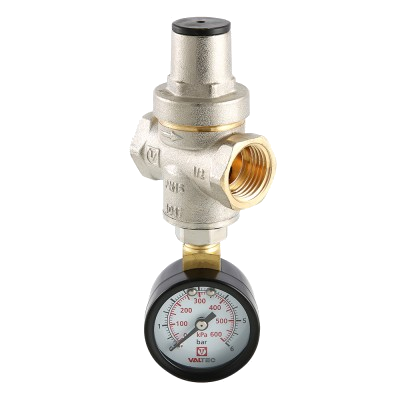

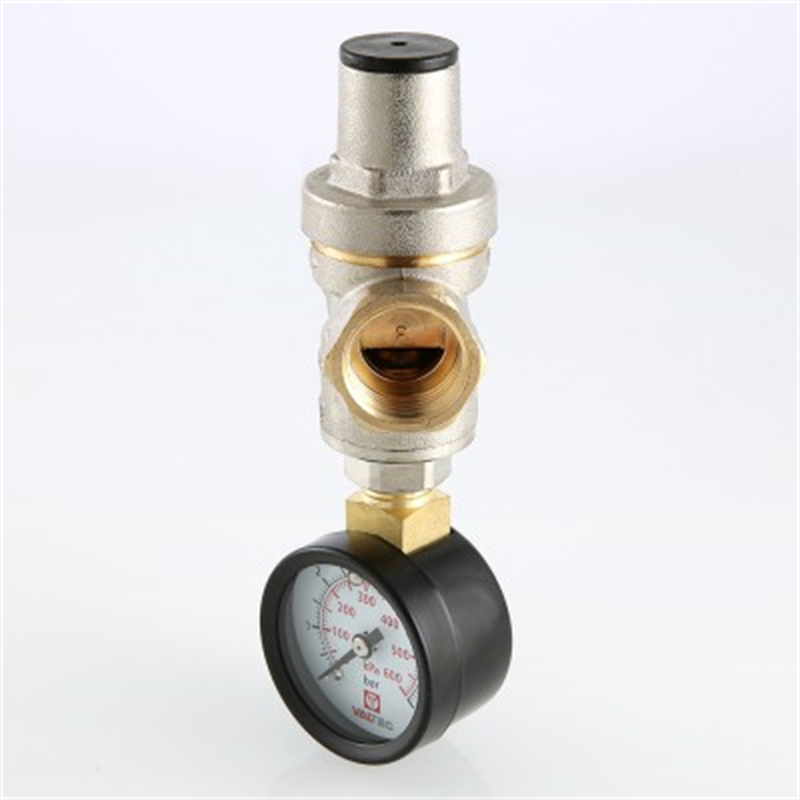

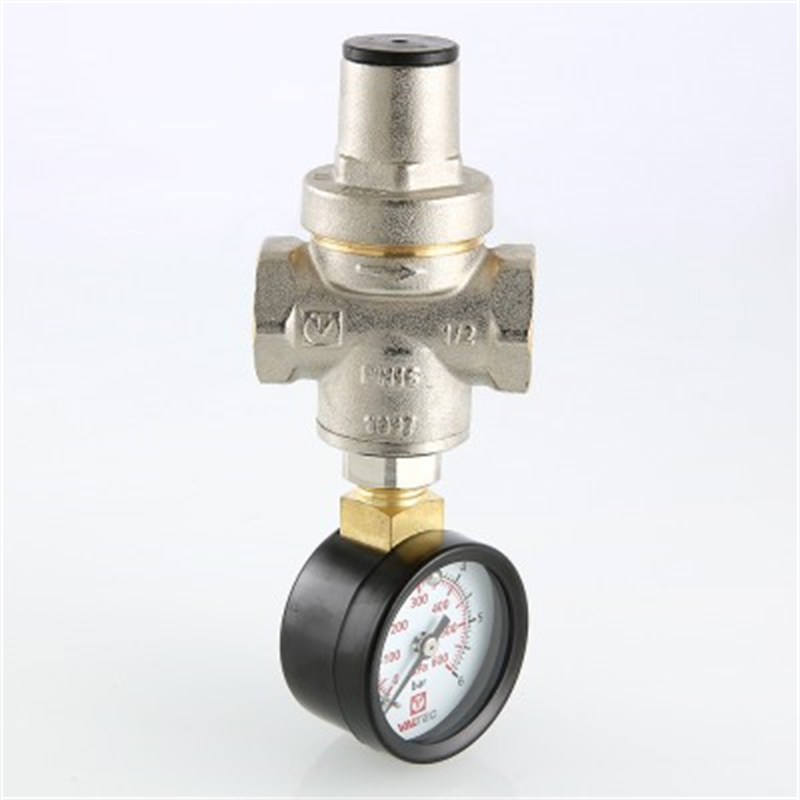

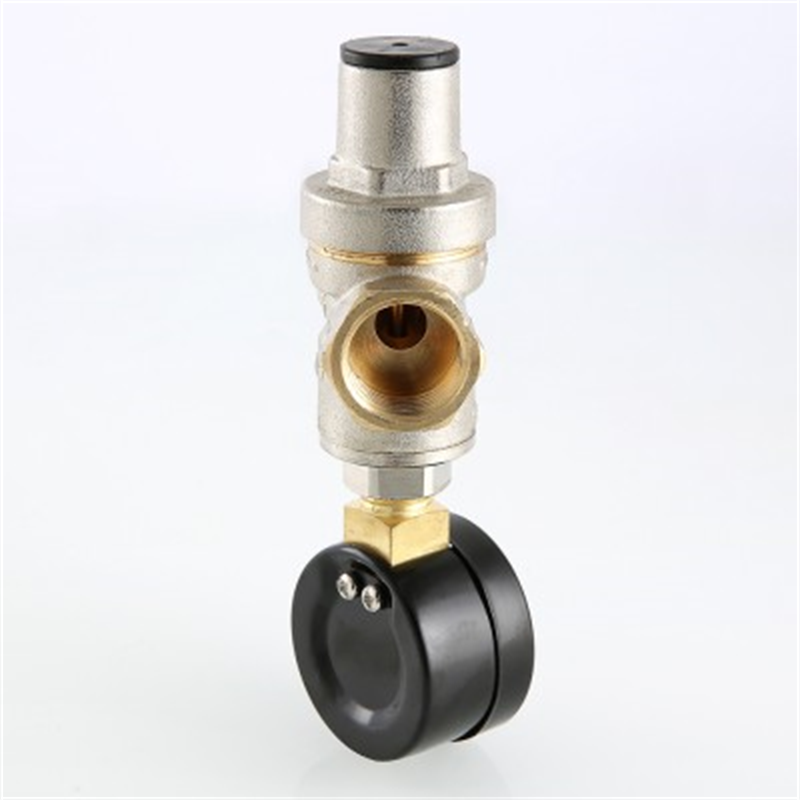

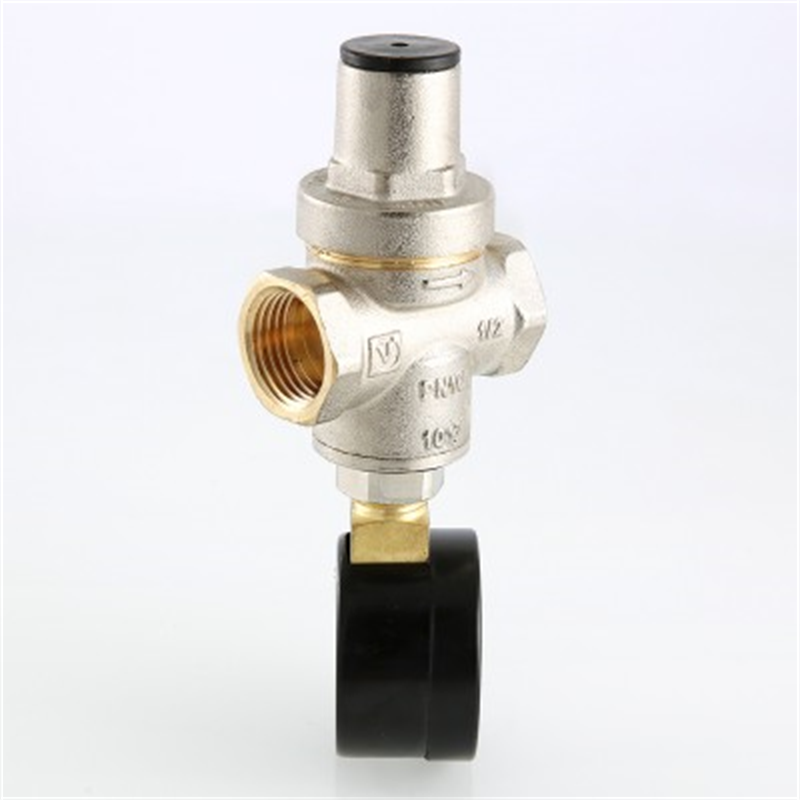

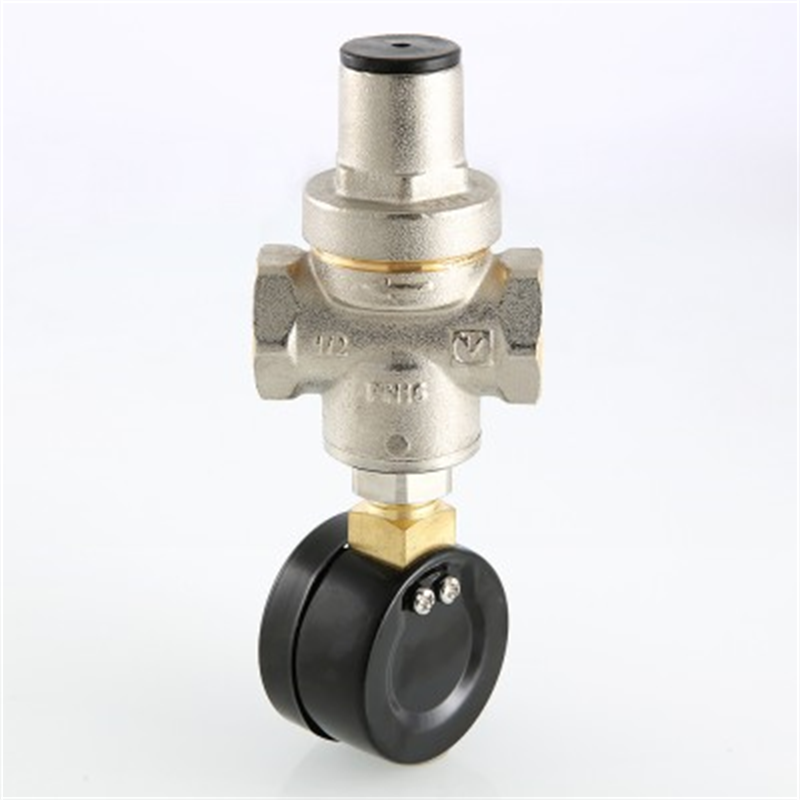

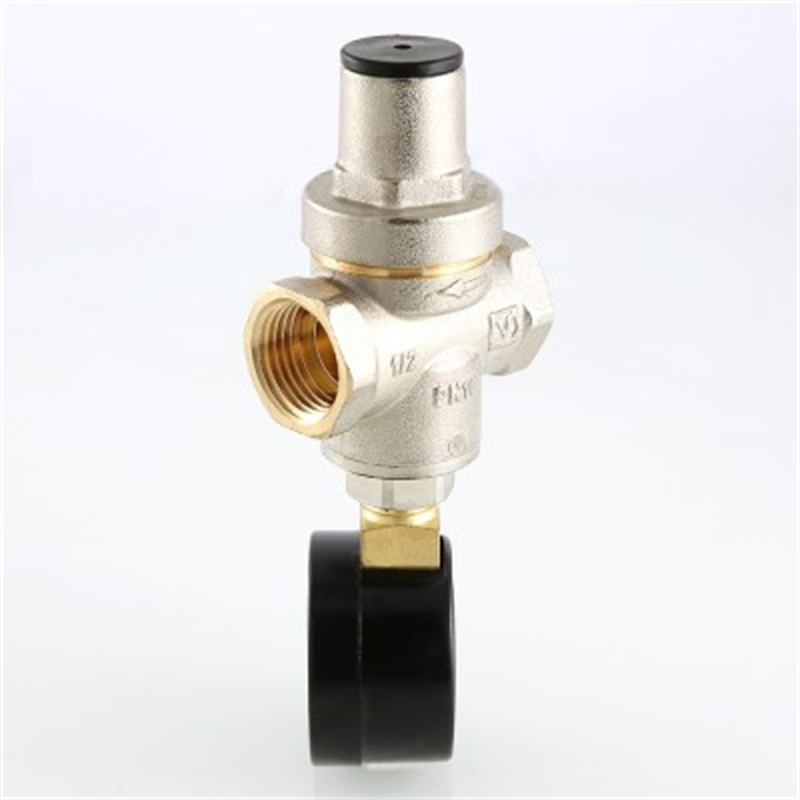

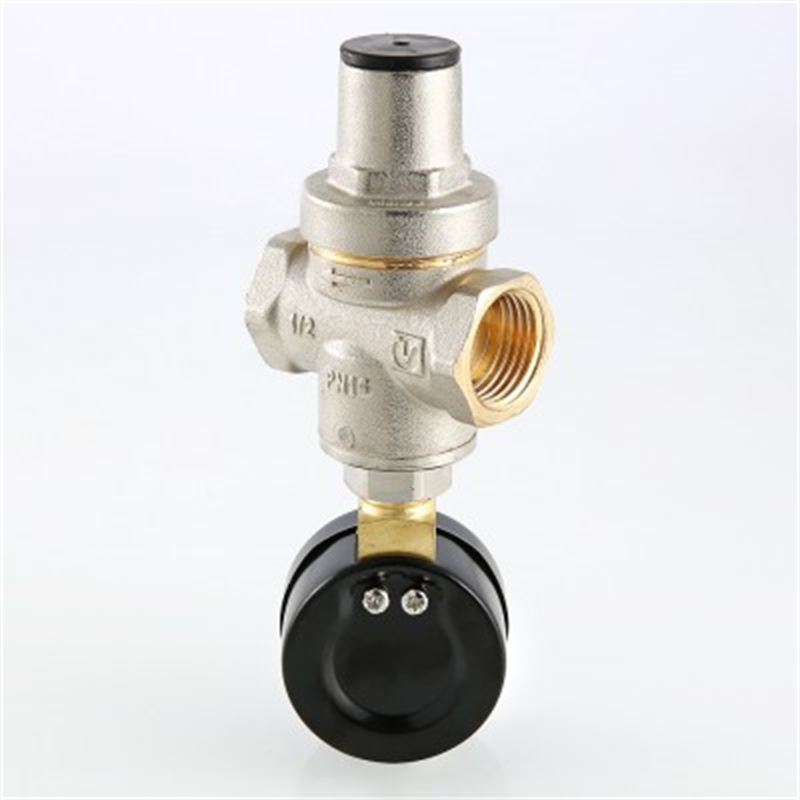

Редуктор давления поршневой с манометром VT.088.N

Арт: G51423

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в трубопроводе и для поддержания на выходе (в том числе и в статическом режиме) давления, не превышающего настроечное, вне зависимости от скачков давления в сети

Рабочая среда: вода, горячая вода, сжатый воздух, а также другие жидкости и газы, неагрессивные к материалам крана
Максимальный коэффициент редукции: 1:10
Пределы регулирования: 0,10...0,55 МПа
Температура рабочей среды: +5...+80°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM
Присоединение: G½"

В закладки

2 560 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости и газы, не агрессивные к материалам редуктора.
Редуктор поддерживает на выходе давление, не превышающее настроечное, вне зависимости от скачков давления в сети.
В статическом режиме давление после редуктора также не превышает настроечное.
Регулирование происходит по схеме «после себя».
Редуктор снабжён манометром-индикатором.
Редуктор соответствует требованиям ГОСТ Р 55023-2012.
Основная сфера применения редуктора – квартирные системы холоводопровода.Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, сжатый воздух, а также другие жидкости и газы, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Уплотнения: EPDM
Температура рабочей среды	+5...+80°С
Рабочее давление	0,0...1,6 МПа
Максимальный коэффициент редукции	1:10
Пределы регулирования	0,10...0,55 МПа
Заводская настройка выходного давления	0,3 МПа
Номинальный расход (при скорости 2 м/с по DIN EN 1567)	1,27 м³/ч
Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016)	0,3 м³/ч
Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029-2006) (100%)	2,3 м³/ч
Расход при падении давления от настроечного 0,1 МПа	2,1 м³/ч
Пропускная способность при падении давления от настроечного 0,12 МПа	2,5 м³/ч
Допустимые отклонения от настроечного давления при резких изменениях входного давления	10%
Диаметр условного прохода	15 мм
Резьба муфтовых патрубков	G½"
Марка манометра-индикатора	VT.ТМ40.Т
Резьба под манометр	Rp 1/4 EN 10226 (ISO 7/1)
Уровень шума на расстоянии 2 м при скорости 2 м/с	< 40 дБ
Ремонтопригодность	Да
Диапазон шкалы манометра	0,1...0,6 МПа
Диаметр манометра	41 мм
Градиент изменения давления	<0,004 МПа
Подключение манометра	Верхнее радиальное
Размер ячейки сетки фильтроэлемента	250 мкм
Средний полный ресурс	300 000 циклов
Средний полный срок службы	20 лет

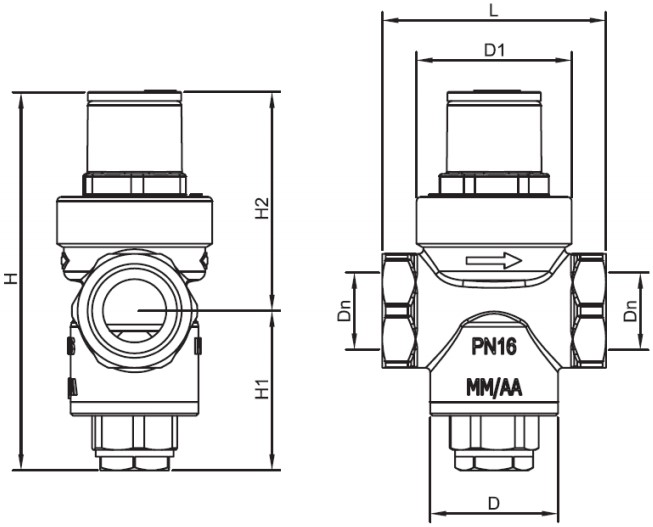

Габаритные размеры

Ду, мм	G	D, мм	D1, мм	L, мм	H, мм	H1, мм	H2, мм
15	G½"	∅ 28	∅ 34	49	83	35	48

Версия: 2019-10-02-КВА
