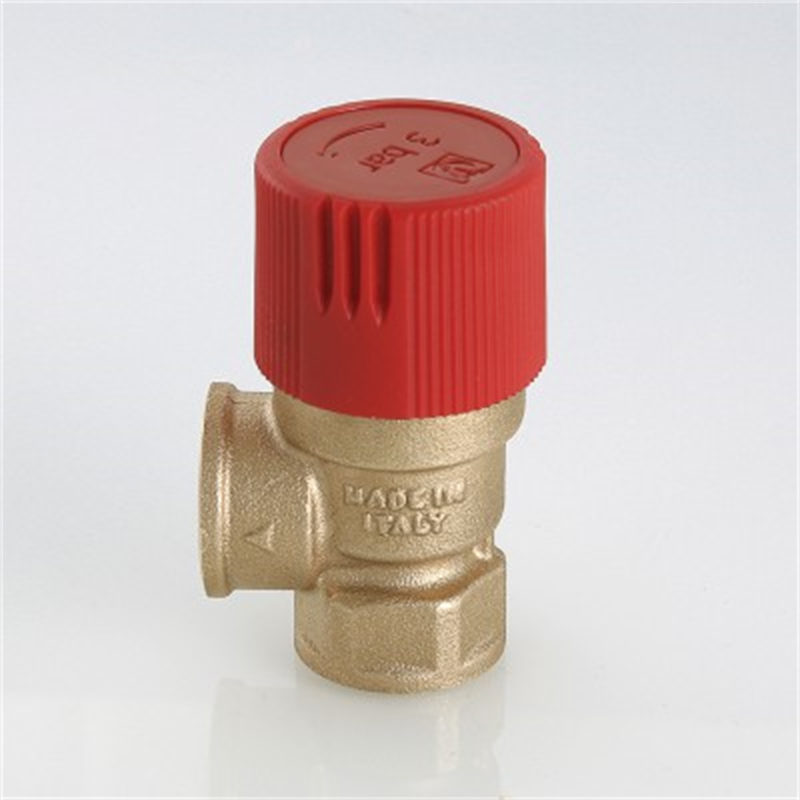

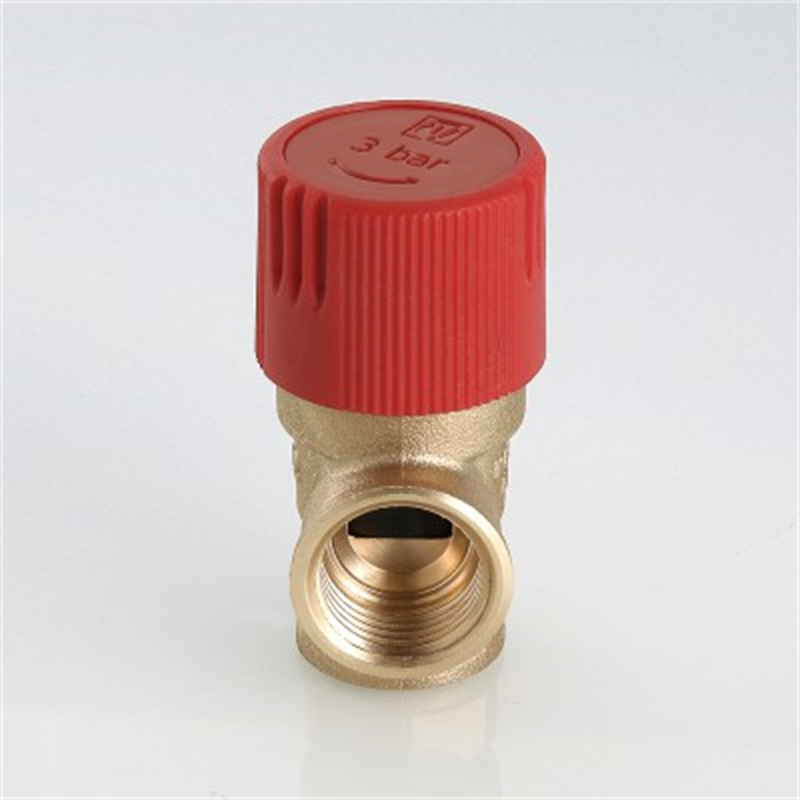

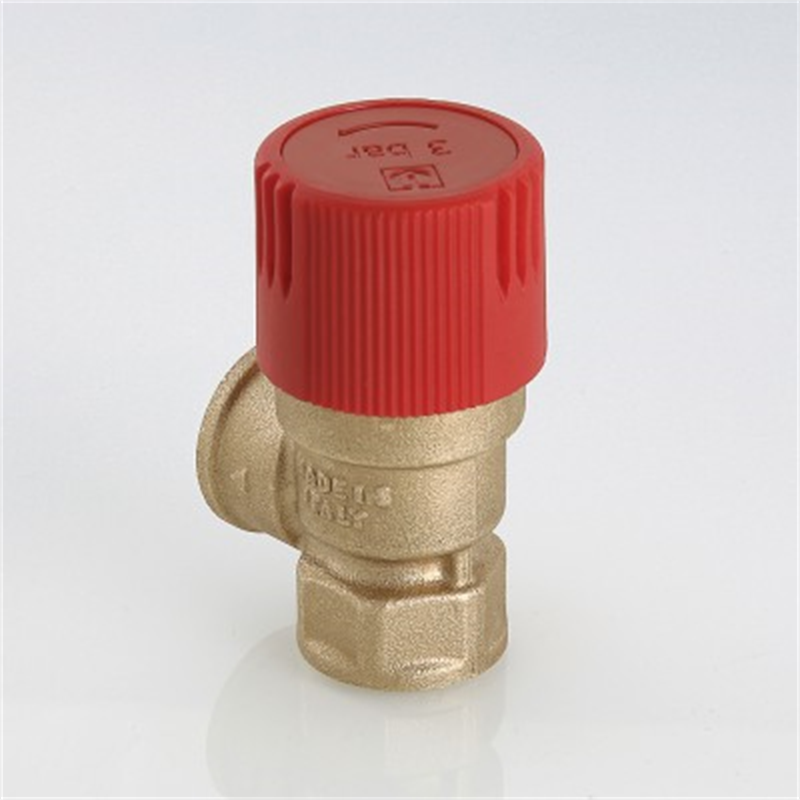

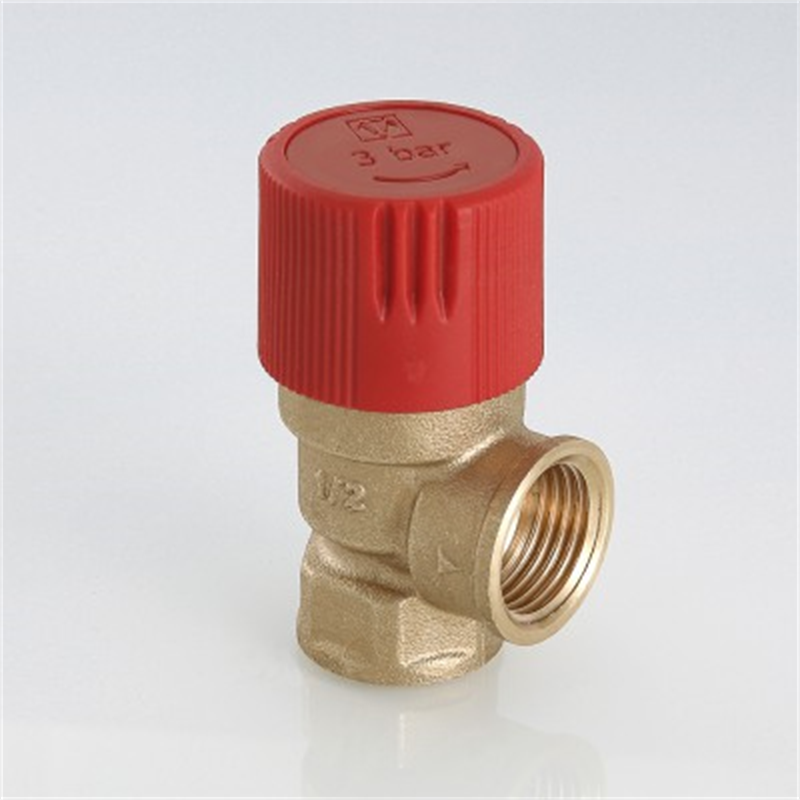

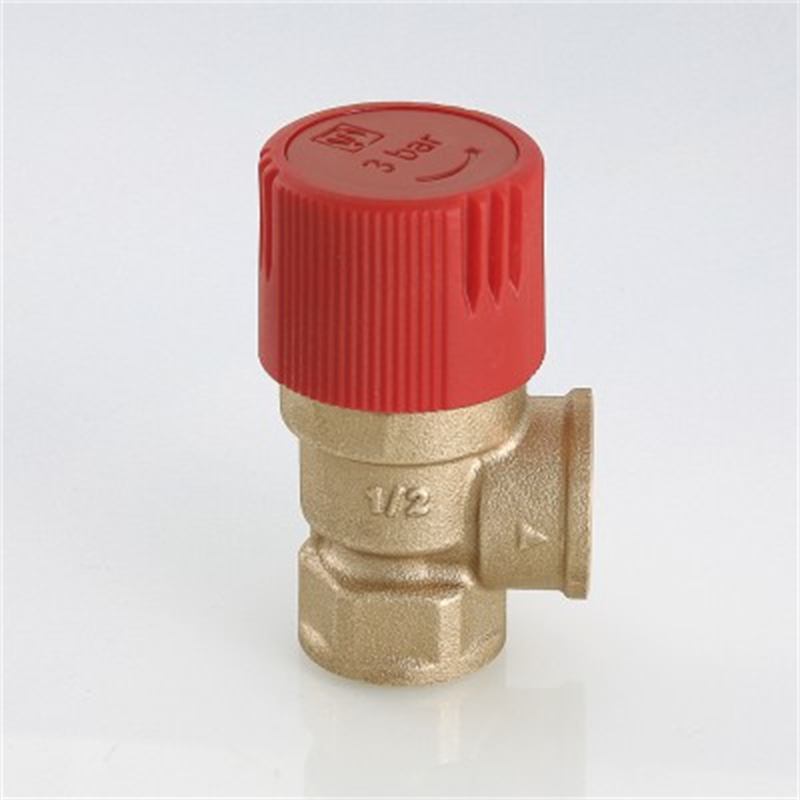

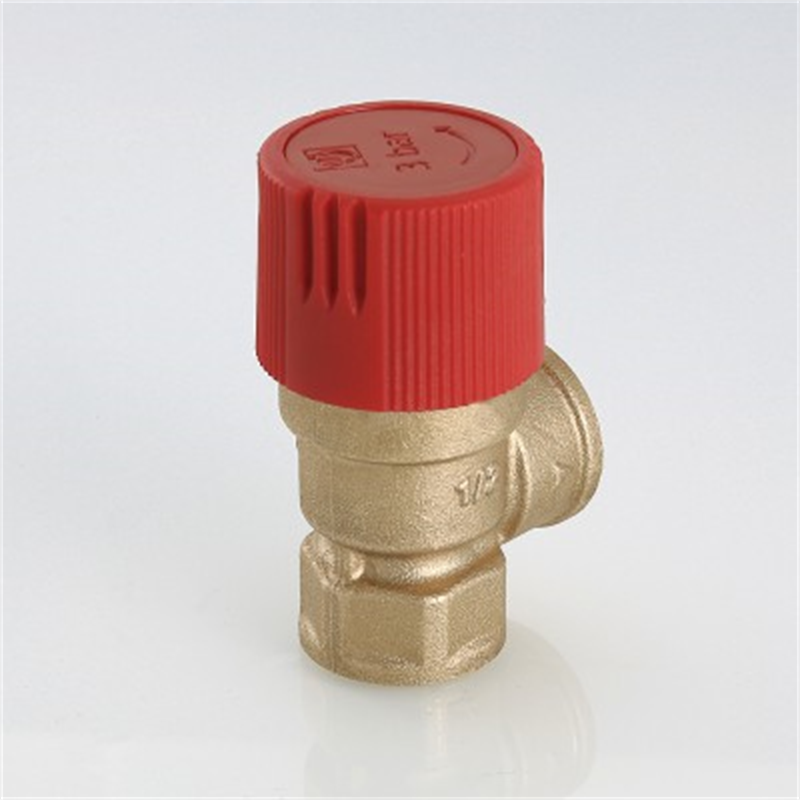

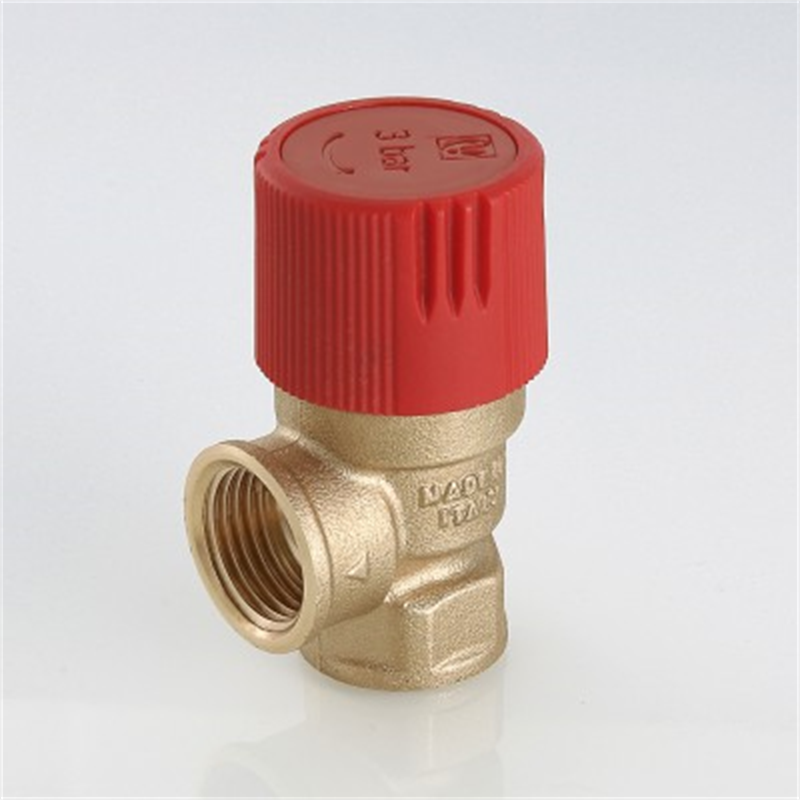

Клапан предохранительный VT.0490.IG

Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении давления сверх настроечного на водогрейных котлах, сосудах и трубопроводах

Рабочая среда: вода, воздух, этиленгликоль, пропиленгликоль, природный газ, СУГ и другие жидкие и газообразные среды, нейтральные по отношению к материалам клапана
Максимальная температура рабочей среды: +115°С
Фиксированная заводская настройка: 0,15 МПа, 0,3 МПа, 0,6 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: G½"

В закладки

от 1 005 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

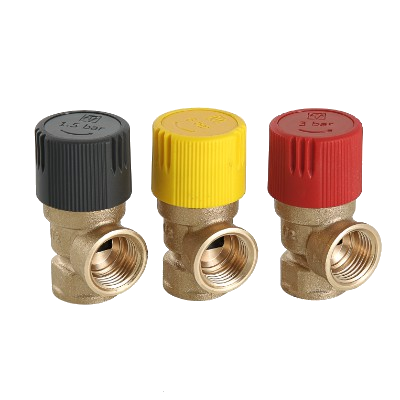

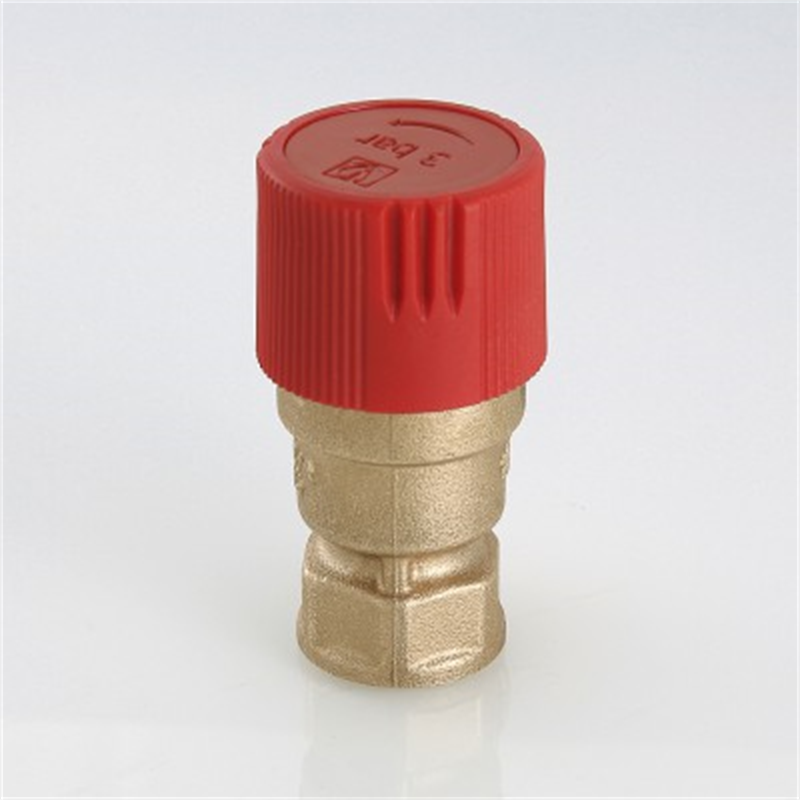

Рукоятки клапанов имеют следующие цвета в зависимости от заводской настройки давления открытия: черный - 0,15 МПа; красный - 0,3 МПа; желтый -0,6 МПа.

Технические характеристики:

Параметр	Значение
Фиксированная заводская настройка	0,15 МПа	0,3 МПа	0,6 МПа
Максимальная мощность предохраняемой системы	43,7 кВт
Рабочая среда	Вода, воздух, этиленгликоль, пропиленгликоль, природный газ, СУГ и другие жидкие и газообразные среды, нейтральные по отношению к материалам клапана
Материалы	Латунь (корпус), EPDM (уплотнение)
Максимальная температура рабочей среды	+115°С
Диаметр условного прохода	15 мм
Диаметр седла клапана	13,4 мм
Площадь седла клапана (нетто)	1,41 см²
Расчетная высота подъема золотника	0,7 мм
Расчетная площадь сечения проточной части	0,29 см²
Давление полного открытия	0,165 МПа	0,33 МПа	0,66 МПа
Допускаемое давление за клапаном	0,015 МПа	0,03 МПа	0,06 МПа
Давление закрытия	0,135 МПа	0,27 МПа	0,54 МПа
Температура окружающей среды	−20...60°C
Номинальная производительность по пару	5,35 кг/ч	8,25 кг/ч	14,2 кг/ч
Номинальная производительность по воздуху	2,72 м³/ч	2,68 м³/ч	2,63 м³/ч
Номинальная производительность по воде	231 л/ч	325 л/ч	455 л/ч
Присоединение	G½"
Средний срок службы	15 лет

Модификации:

Модель	Ду, мм	Фиксированная заводская настройка, МПа	Присоединение
VT.0490.IG.0415	15	0,15	G½"
VT.0490.IG.0430		0,3
VT.0490.IG.0460		0,6

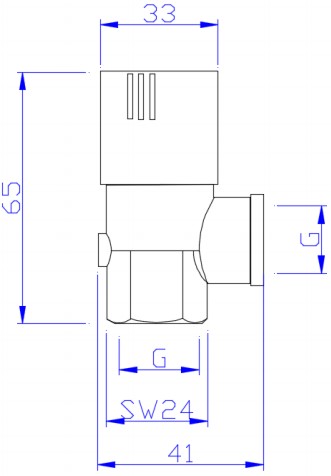

Габаритные размеры

Версия: 2019-09-30-КВА

Артикул	Фиксированная заводская настройка, Мпа	Срок поставки	Стоимость
0,15 0,3 0,6

Артикул	Модель	Фиксированная заводская настройка, Мпа	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Фиксированная заводская настройка, Мпа	Срок поставки	Стоимость
G51030	VT.0490.IG.0415	0,15	1...2 недели	1116 руб. – +
G51031	VT.0490.IG.0430	0,3	1...2 недели	1116 руб. – +
G51032	VT.0490.IG.0460	0,6	1...2 недели	1005 руб. – +
