Редуктор РЗШ

Арт: N20648

Редуктор для ручного управления дисковым затвором КР-Б4 и любыми аналогичными ему

Для КР-Б4 с Ду=50...80 мм
Шпоночное соединение
Передаточное соотношение: 24:1
2 настраиваемых упора для ограничения хода

В закладки

2 500 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

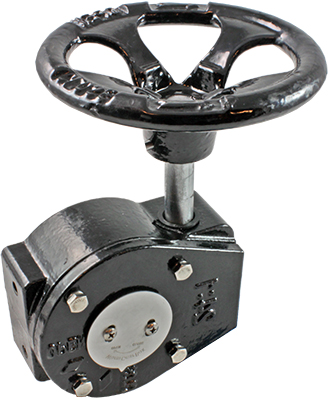

Механический редуктор РЗШ применяется для ручного управления дисковым затвором КР-Б4 и любыми аналогичными ему. Редуктор РЗШ представляет собой механизм червячной передачи, находящийся в закрытом корпусе во избежание травмирования оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.
В закрытом положении диск затвора КР-Б4 расположен перпендикулярно трубопроводу. Для того, чтобы его открыть, достаточно покрутить штурвал РЗШ вокруг своей оси. Пропускная способность конструкции будет зависеть от расположения диска относительно потока рабочей среды.

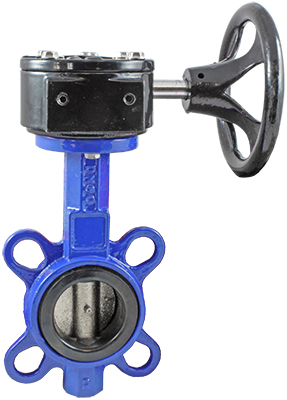

Дисковый затвор КР-Б4 в сборе с редуктором РЗШ может использоваться в отопительных установках, а также установках, работающих со сточной и технической водой, в оборудовании для бассейнов и на электростанциях.

Особенности:

Может быть использован в качестве ручного привода для КР-Б4 и любых аналогичных ему затворов с Ду=50...80 мм

Технические характеристики:

Модель редуктора	Ду затвора КР-Б4, мм	Передаточное соотношение	Крутящий момент, Н·м		Вес, г
Модель редуктора	Ду затвора КР-Б4, мм	Передаточное соотношение	На штурвале	На валу	Вес, г
РЗШ-080	50, 65 и 80	24:1	21	170	2900

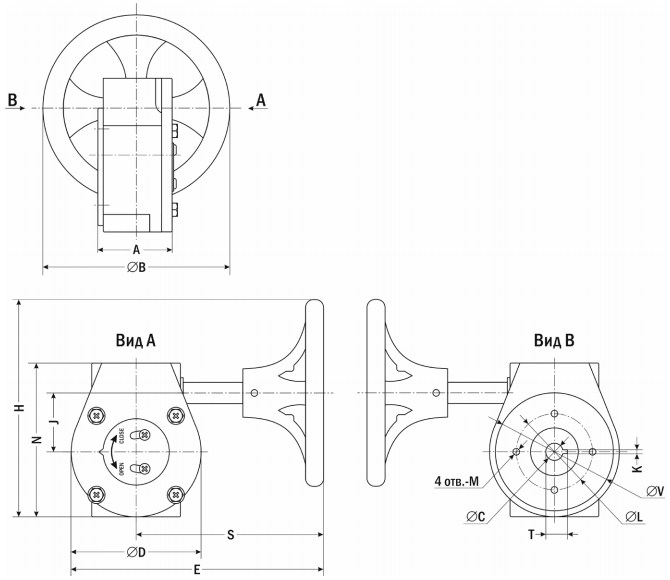

Габаритные размеры

Параметр	Размер, мм
Параметр	A	∅ B	∅ C	∅ D	E	H	J	K	∅ L	M	N	S	T	∅ V
РЗШ-080	54	142	12,7	98	1900	156	45	3	57	М6	116	141	15	89

Версия: 2023-05-29-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.12.2019	0.35 Мб
