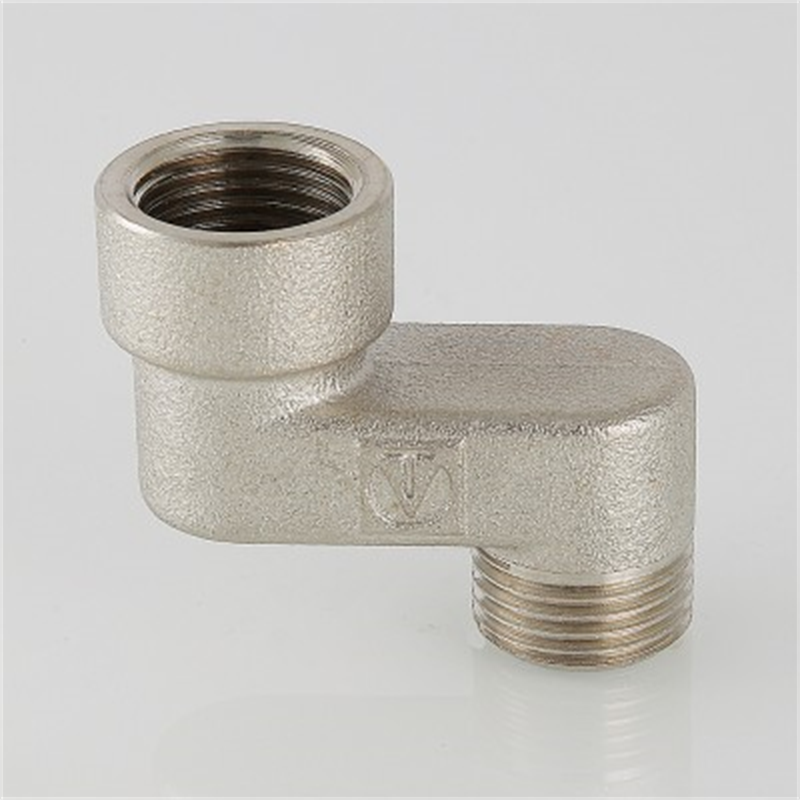

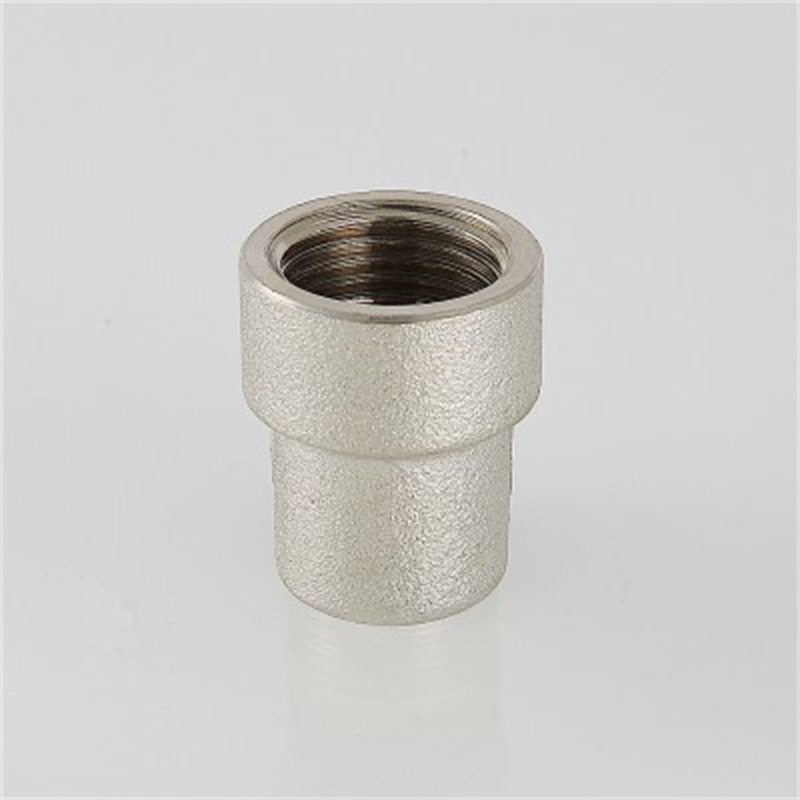

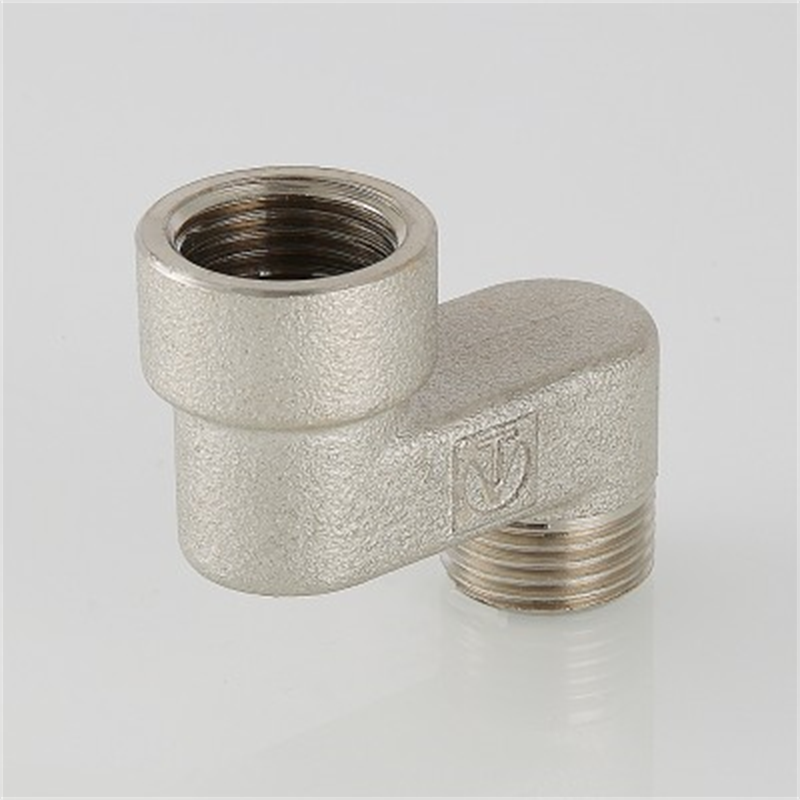

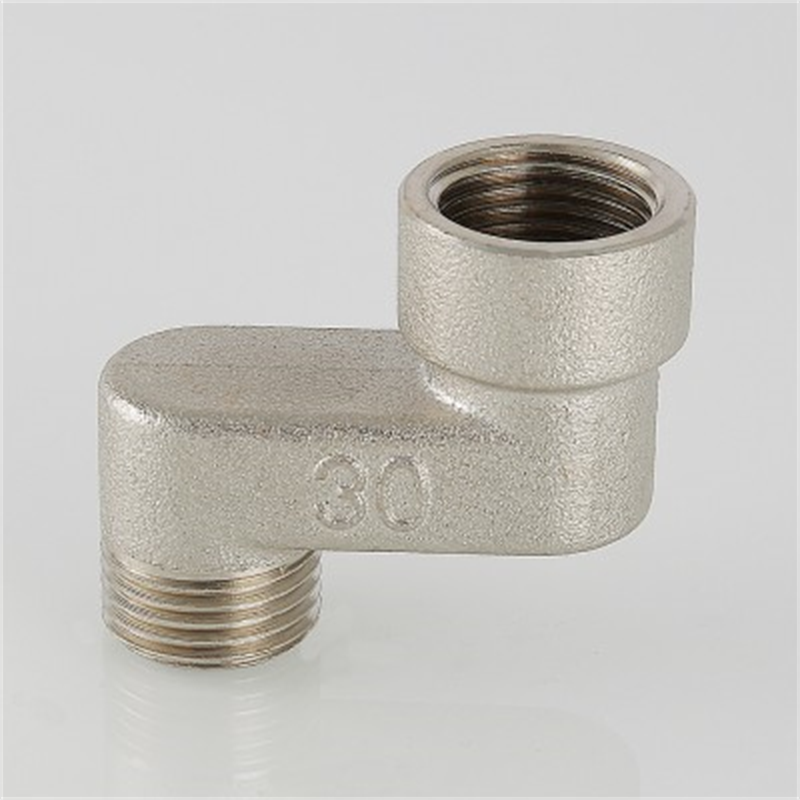

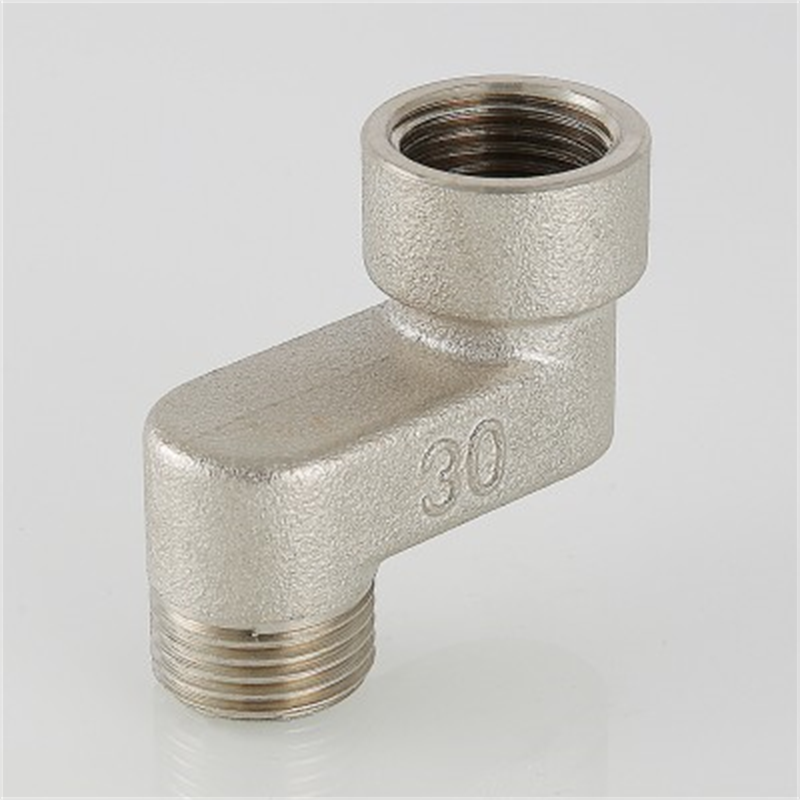

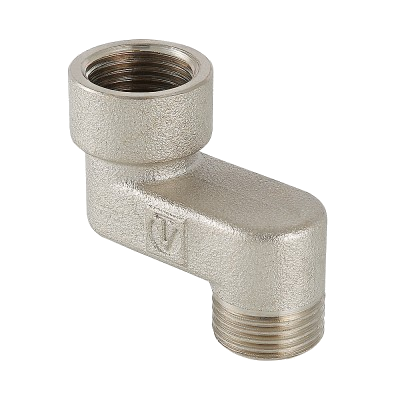

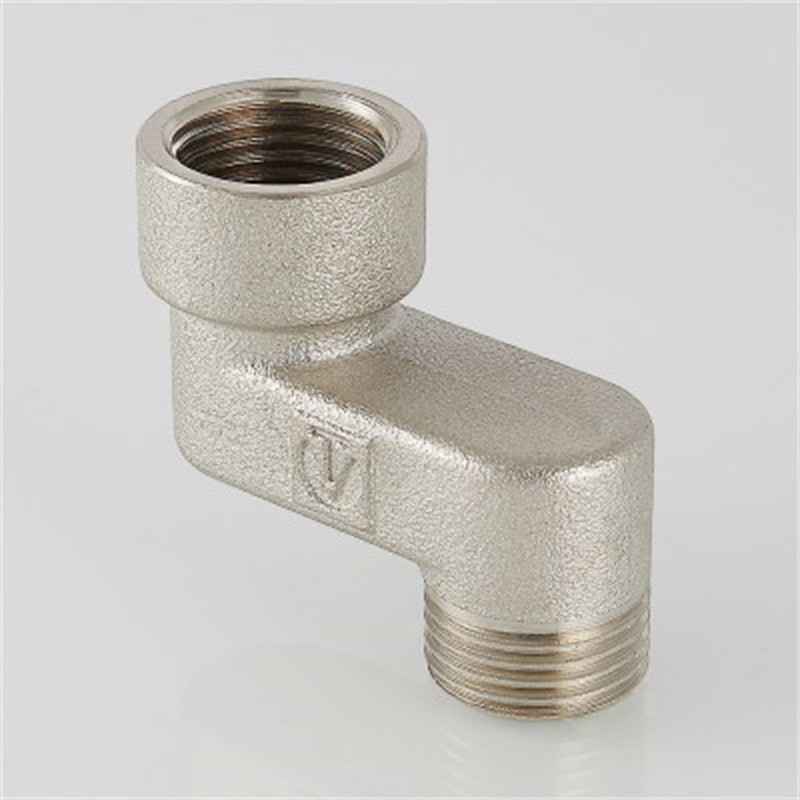

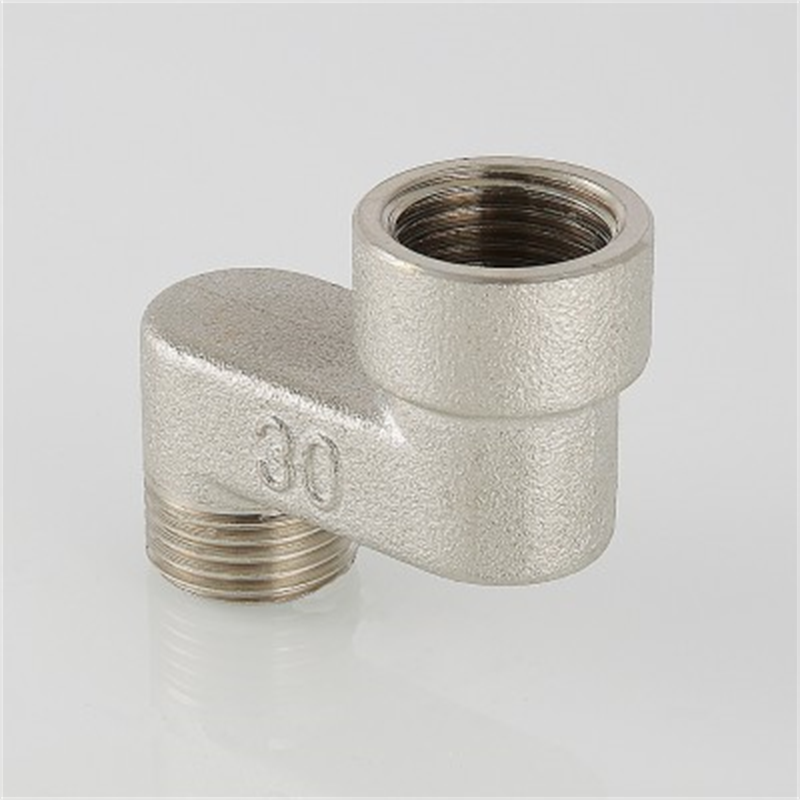

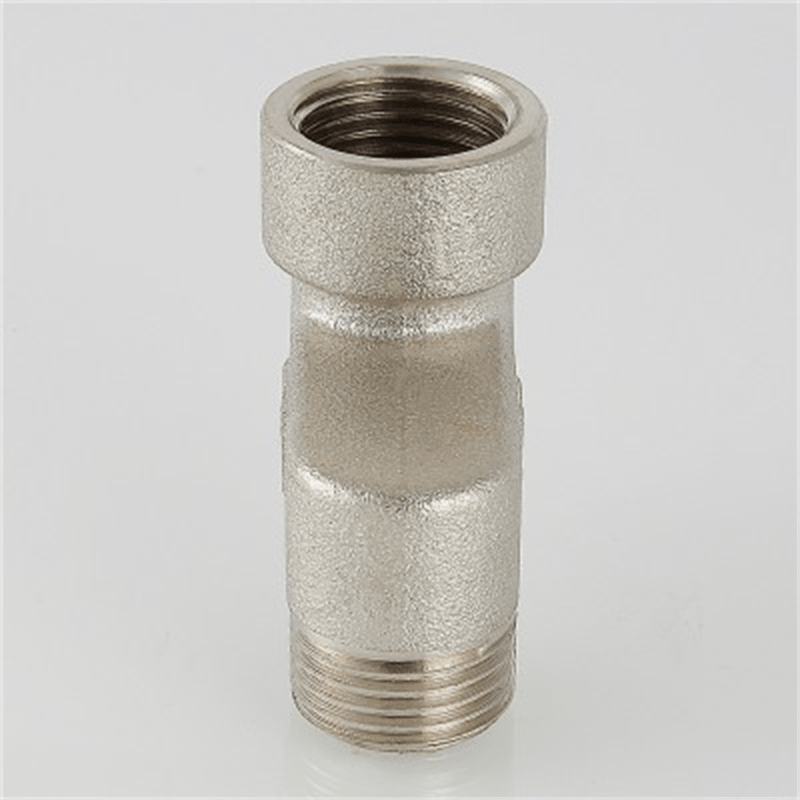

Резьбовой фитинг – эксцентрик VTr.094.N применяется для соединения трубопроводов или присоединения арматуры к трубопроводам при смещении осей соединяемых элементовТехнические характеристики:
Параметр | Значение |
Присоединение
| G½", G¾", G1" |
Смещение оси трубопровода
| 10 мм, 20 мм, 30 мм |
Тип резьбы | Внутренняя/наружная |
Материал корпуса
| Никелированная латунь |

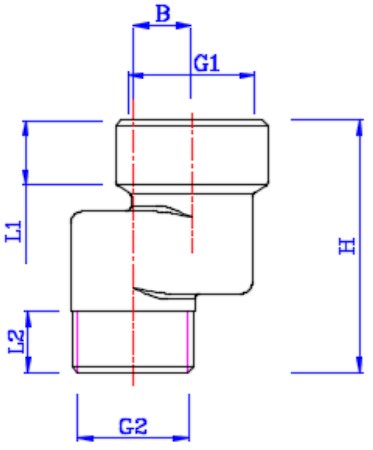

Габаритные размеры |
|
Обозначение | G1 | G2 | B, мм | H, мм | L1, мм
| L2, мм
| Вес, г |
1/2х1/2х10
| G½" | G½" | 10
| 43 | 11 | 10,5
| 83 |
1/2х1/2х20
| G½" | G½" | 20
| 43 | 11 | 10,5 | 96 |
1/2х1/2х30
| G½" | G½" | 30
| 43 | 11 | 10,5 | 110 |
3/4х3/4х10
| G¾" | G¾" | 10
| 49 | 15 | 12,5 | 125 |
3/4х3/4х20
| G¾" | G¾" | 20
| 49 | 15 | 12,5 | 143 |
3/4х3/4х30
| G¾" | G¾" | 30
| 49 | 15 | 12,5 | 155 |
1х1х10 | G1" | G1" | 10 | 49 | 15 | 12,5 | 170 |
1х1х20 | G1" | G1" | 20 | 49 | 15 | 12,5 | 183 |
1х1х30
| G1" | G1" | 30
| 49 | 15 | 12,5 | 220 |
Версия: 2019-09-18-КВА
