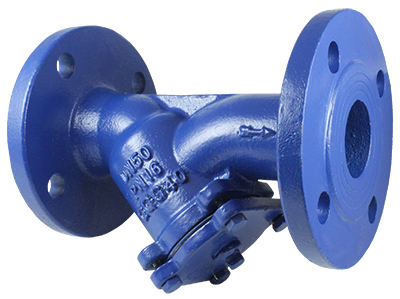

Фильтр сетчатый угловой фланцевый ФС-УФ

Прибор для механической очистки воды от грязи, примесей, окалины, продуктов коррозии, шлама, стружки

Тип: Y-образный
Рабочая среда: пар, вода, горячая вода, нейтральные газы, масла
Температура рабочей среды: −15…+200°С
Рабочее давление: 0...1,6 МПа (кратковременно до 2,4 МПа)
Диаметр условного прохода: 65...150 мм
Размер ячейки фильтрующей сетки в свету: ∅ 3 мм
Материал корпуса/крышки: чугун
Материал уплотнения крышки: паронит
Материал фильтрующей сетки: нержавеющая сталь
Присоединение: фланцевое F2"...F6"

В закладки

от 4 776 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Фланцевые фильтры ФС-УФ устанавливаются на входных отверстиях трубопроводов и задерживают находящиеся в рабочей среде твердые частицы, размер которых превышает размер ячеек фильтрующей сетки. Фильтры предназначены для механической очистки воды от грязи, примесей, окалины, продуктов коррозии, шлама, стружки. Применяются в системах отопления, водоснабжения, кондиционирования, пожаротушения.
Фильтры ФС-УФ относятся к угловым моделям, именуемым также косыми или Y-образными. Такое название они получили благодаря ответвлению фильтрующей части, расположенной под углом к основному корпусу. Внутри «ветки» находится сетчатый элемент, который задерживает частички грязи. При этом собранный шлам (плавающий в воде сор) остается в фильтре и скапливается на дне ответвленной части.

Особенности:

Сетчатый фильтр первичной механической очистки
Длительный срок эксплуатации фильтра-сетки
Простая установка
Присоединительные фланцы стандарта DIN

Технические характеристики:

Параметр		Значение
Тип		Y-образный
Рабочая среда		Пар, вода, горячая вода, нейтральные газы, масла
Материал	Корпуса и крышки	Чугун
	Уплотнения крышки	Паронит
	Фильтрующей сетки	Нержавеющая сталь
Температура рабочей среды		−15…+200°С
Рабочее давление		0...1,6 МПа (кратковременно до 2,4 МПа)
Диаметр условного прохода		65...150 мм
Размер ячейки фильтрующей сетки в свету		∅ 3 мм
Присоединение		Фланцевое F2"...F6"

Таблица совместимости ФС-УФ с фланцевыми кранами/клапанами:

Модель фильтра	Модели кранов/клапанов, которые можно напрямую присоединить к фильтру
ФС-УФ-065	КПР-2Ф/3Ф/4Ф/Т3Ф-065, УПК22Ф-1-10065-S, AR-YCP31F/YCDF1/YCDF2/YCD21F/YCD22F-65
ФС-УФ-100	КПР-2Ф/3Ф/4Ф/Т3Ф-100, УПК22Ф-1-125100-S, AR-YCP31F/YCDF1/YCDF2/YCD21F/YCD22F-100
ФС-УФ-125	AR-YCP31F/YCDF2/YCD21F-125
ФС-УФ-150	AR-YCP31F/YCDF2/YCD21F-150

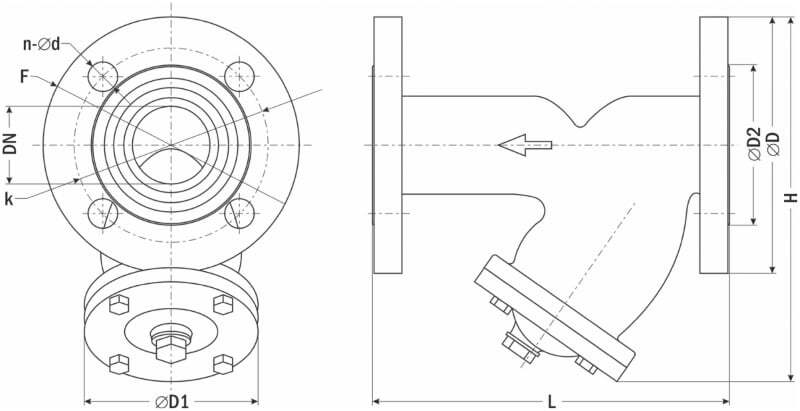

Габаритные размеры

Модель	DN	Kv, м³/ч	Размеры, мм								Вес, кг
Модель	DN	Kv, м³/ч	∅ D	∅ D 1	∅ D 2	F	H	k	L	n-∅ d	Вес, кг
ФС-УФ-065	65	95	185	120	122	F2½"	252	145	290	4-∅ 18	12,3
ФС-УФ-100	100	201	220	160	158	F4"	310	180	350	8-∅ 18	22
ФС-УФ-125	125	340	250	190	188	F5"	360	210	400	8-∅ 18	32
ФС-УФ-150	150	526	285	210	212	F6"	455	240	480	8-∅ 22	51

Версия: 2018-07-10-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.49 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
65 100 125 150

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
N41848	65	Со склада	4776 руб. – +
N41849	100	Со склада	7266 руб. – +
N41850	125	Со склада	11074 руб. – +
N41851	150	Со склада	16142 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
N41848	65	Со склада	4776 руб. – +
N41849	100	Со склада	7266 руб. – +
N41850	125	Со склада	11074 руб. – +
N41851	150	Со склада	16142 руб. – +
