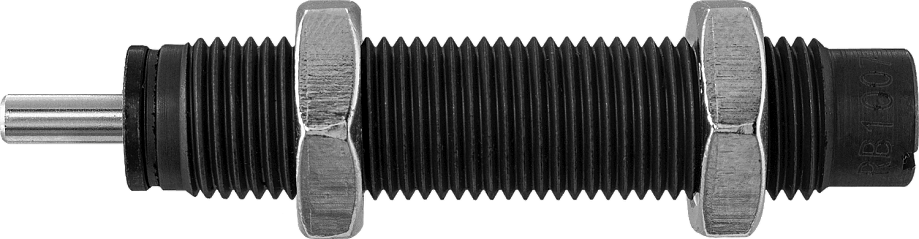

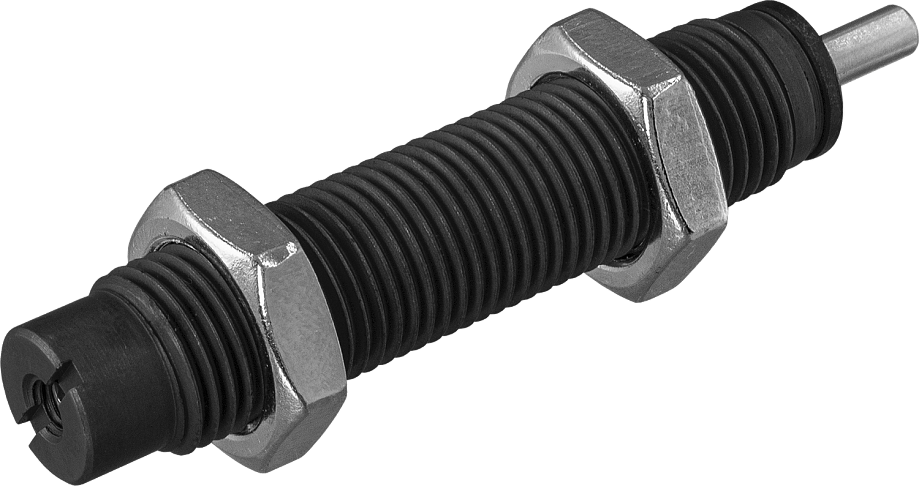

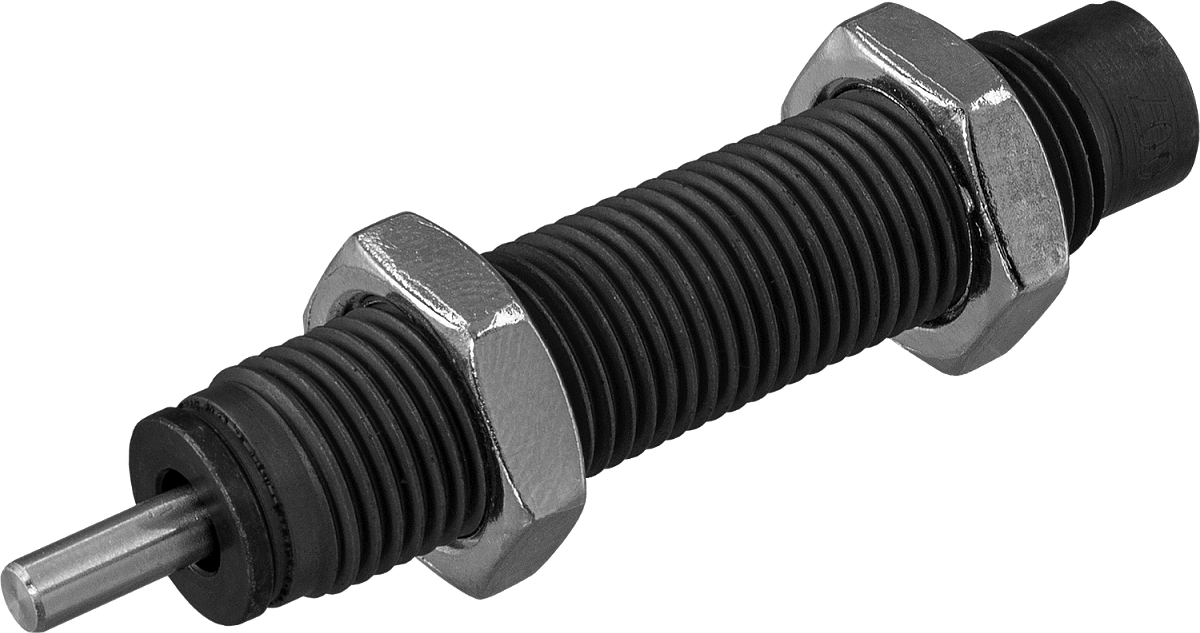

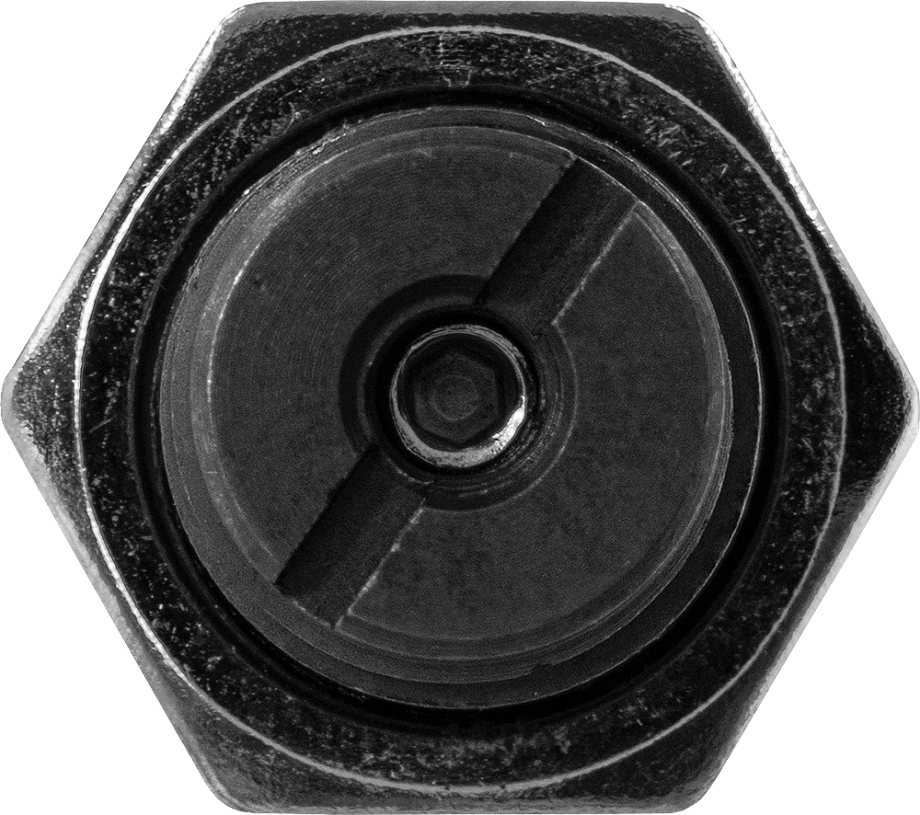

Нерегулируемый гидравлический амортизатор АГН-0 предназначен для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки
Особенности:
- Для увеличения срока службы рекомендуется использовать внешний ограничитель, не допускающий продавливания штока до максимального положения. Также внешний ограничитель следует использовать, если груз должен быть остановлен в конкретном положении.
- Мягкое поглощение энергии для объектов с разными массами и скоростями в момент удара.
- Применяются для снижения вибрации и шума, поглощения резких толчков и ударов в различных станках, конвейерных линиях и устройствах промышленной автоматики.
- Жесткий хромированный шток обеспечивает долгую и стабильную работу.
- Не требуют ремонта и обслуживания.
Технические характеристики:
| Параметр | АГН-0604-0 | АГН-0806-0 | АГН-1007-0 |
| Длина хода штока | 4 мм | 6 мм | 7 мм |
| Макс. энергия, поглощаемая за 1 ход поршня | 1 Н·м | 3 Н·м | 6 Н·м |
| Макс. энергия, поглощаемая в час | 2000 Н·м/ч | 5650 Н·м/ч | 12400 Н·м/ч |
| Максимальная эффективная масса | 3 кг | 5 кг | 10 кг |
| Максимальная скорость в момент удара | 1 м/с | 5 м/с | 5 м/с |
| Присоединение | М6×0,75 | М8×1 | М10×1 |
| Рабочая температура | −10...+80°C |
| Габаритные размеры | 9×8×33 мм | 13×11,5×47 мм | 15,5×14×55 мм |
| Вес | 4 г | 14 г | 23 г |

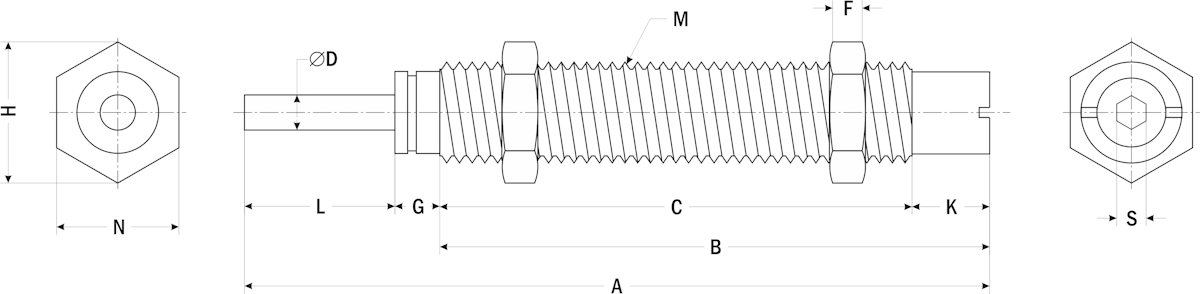

| Габаритные размеры |
 |
| Модель | Размер, мм |
| A | B | C | L
(Длина
хода штока) | K | G | F | N | H | S | D | М |
| АГН-0604-0 | 33 | 26 | 22 | 4,5 | 4,5 | 3 | 3 | 8 | 9 | M1,5×2 | 2 | M6×0,75 |
| АГН-0806-0 | 47 | 38 | 32 | 5,5 | 5,5 | 4 | 4 | 11,5 | 13 | M1,5×2 | 3 | M8×1 |
| АГН-1007-0 | 55 | 43 | 38 | 7,5 | 5 | 3,5 | 3,5 | 14 | 15,5 | M1,5×2 | 3 | M10×1 |
Версия: 2026-03-23-СДГ
