Пневматический клапан ПК22-1

Пневматический клапан нормально закрытый одностороннего действия с поршнем для управления потоком рабочей среды
в трубопроводе

Рабочая среда: пар, воздух, инертные газы, вода, горячая вода, масла
Управляющая среда: воздух, нейтральные газы
Температура рабочей среды клапана: −20...+150°С
Рабочее давление среды: 0...0,8 МПа
Управляющее давление: 0,4...0,8 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал привода: алюминий
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: резьбовое М5, G⅛"

В закладки

от 5 199 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально закрытый одностороннего действия с поршнем ПК22-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан нормально закрытый одностороннего действия с пружиной
Работа при высоких температурах до +150°C
Пневмопривод в комплекте
Срабатывание при нулевом давлении
Плавное открытие/закрытие клапана
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения: Нормально закрытый пневматический клапан одностороннего действия с поршнем – это клапан, в котором открытое положение сохраняется при подаче управляющего давления на него. При снятии управляющего давления под действием пружины клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при снятии управляющего давления.
Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, воздух, инертные газы, вода, горячая вода, масла
Материал		Корпуса клапана: латунь Корпуса привода: алюминий Уплотнения: PTFE
Температура рабочей среды клапана		−20...+150°C
Рабочее давление среды		0...0,8 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Управляющая среда		Воздух, нейтральные газы
Управляющее давление		0,4...0,8 МПа
Присоединение воздуховодов	порта подачи управляющего давления	Резьбовое G⅛"
	порта выхлопа	Резьбовое М5, G⅛"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение			Вес, г
Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Клапана P1	Порта упр. давления P2	Порта выхлопа P3	Вес, г
ПК22-1-032х015 GBP	15	13	32	4	½"	⅛"	М5	378
ПК22-1-032х020 GBP	20	16	32	5	¾"			451
ПК22-1-032х025 GBP	25	22	32	10	1"			611
ПК22-1-050х040 GBP	40	34	50	25	1½"		⅛"	1652
ПК22-1-063х050 GBP	50	43	63	40	2"		⅛"	2323

Расшифровка обозначения на примере клапана ПК22-1-032х015 XYZ:
ПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
032 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

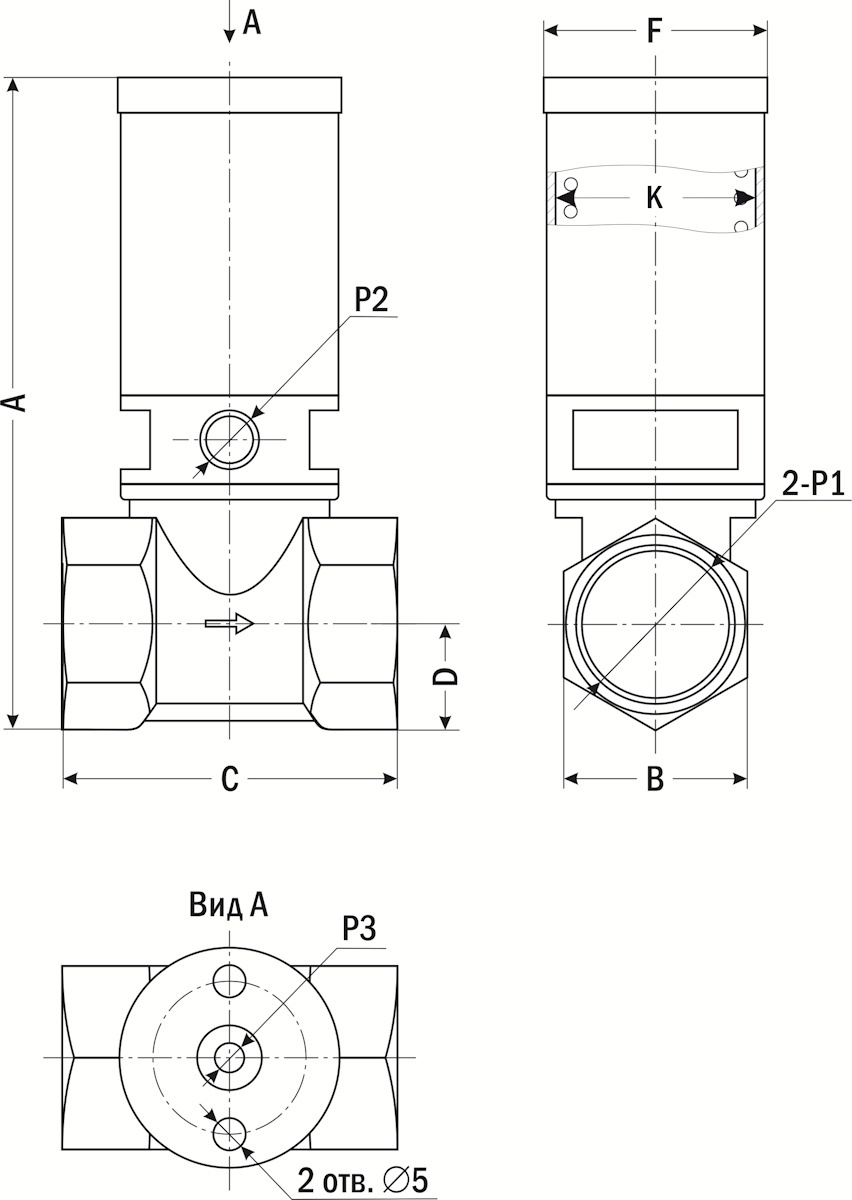

Габаритные размеры

Модель	Размеры, мм
Модель	Внутр. диаметр привода, К	A	B	C	D	F	P1	P2	P3
ПК22-1-032х015 GBP	32	103	25	45	14	38	G½"	G⅛"	M5
ПК22-1-032х020 GBP	32	109	31	50	17,5	38	G¾"	G⅛"	M5
ПК22-1-032х025 GBP	32	118	38	64,5	22	38	G1"	G⅛"	M5
ПК22-1-050х040 GBP	50	168	54	82	30,5	55	G1½"	G⅛"	G⅛"
ПК22-1-063х050 GBP	63	177	67	100	37,5	68	G2"	G⅛"	G⅛"

Версия: 2026-03-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.03.2026	0.46 Мб
