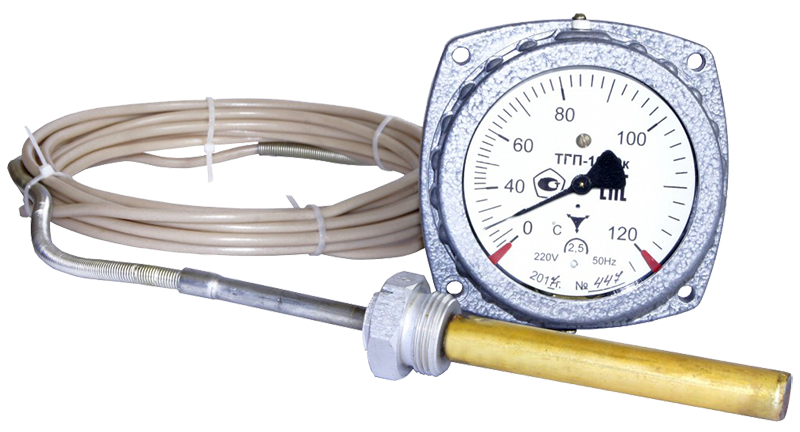

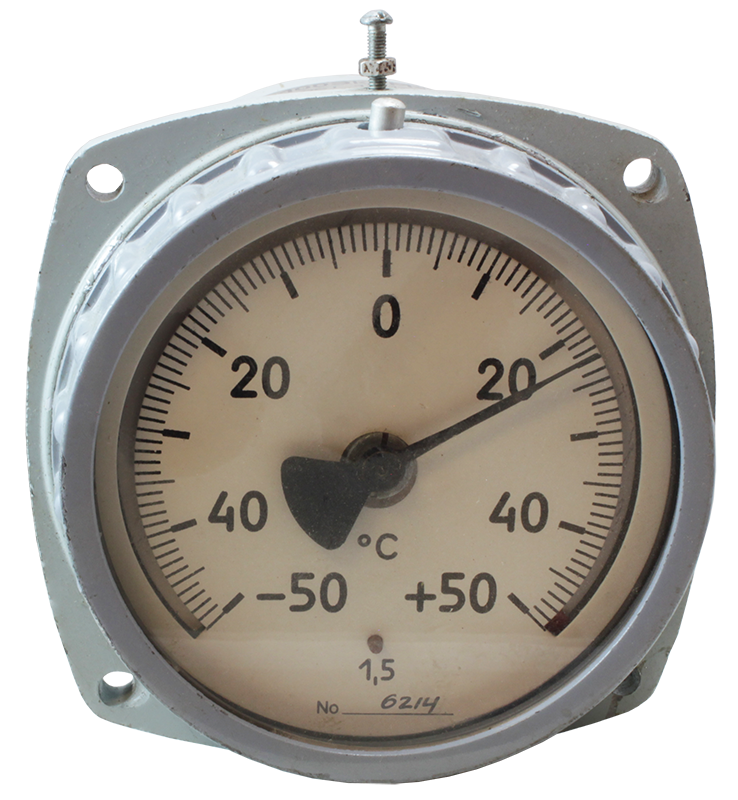

Термометр газовый показывающий электроконтактный ТГП-100Эк

Прибор для измерения температуры воды, масла и других жидкостей, а также для управления внешними электрическими цепями нагревательных элементов или установок

Диапазон измерения: −50…+50°C, 0…+400°C
Диаметр корпуса: 100 мм
Диаметр термобаллона: 20 мм
Наличие электроконтактов: электроконтактный
Тип заполнения термосистемы: газовый
Управление внешними электроцепями: сигнализирующий

Внимание! Приборы складского хранения, не бывшие в употреблении

В закладки

3 594 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Термометр электроконтактный (сигнализирующий) манометрический газовый показывающий ТГП-100Эк применяется для измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок

По устойчивости к механическим воздействиям термометр ТГП-100Эк является виброустойчивым

По устойчивости к климатическим воздействиям термометр ТГП-100Эк соответствует исполнению в категории размещения 4 по ГОСТ 15150, но для работы в температурном диапазоне −30…+60°C

Принцип действия:

Принцип действия термометров газовых показывающих электроконтактных основан на строгой зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме

Термометры состоят из измерительного и сигнализирующего устройств. Измерительное устройство представляет собой манометрическую термосистему состоящую из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства

Для коммутации напряжения внешних электрических цепей в термометрах используются два предельных контакта, один из которых замыкает цепь минимального, а другой максимального значения температуры контролируемой среды. Пределы замыкания и размыкания цепи задаются двумя указателями

Термобаллоны термометров рассчитаны на давление измеряемой среды до 1,6 МПа, с защитной гильзой – до 25 МПа

Технические характеристики:

Параметр	Значение
Диапазон измерения	−50…+50°C 0…+400°C
Заполнитель термосистемы	Инертный газ
Класс точности	1 1,5
Диаметр термобаллона	20 мм
Длина соединительного капилляра	1,6 м 6 м
Длина погружения термобаллона	250 мм 400 мм
Защитная оболочка	А – медная Б – полиэтиленовая
Предел допускаемой основной погрешности показаний	± 2,5% от диапазона измерений
Предел допускаемой вариации показаний	± 2,5% от диапазона измерений
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства	± 4% от диапазона измерений
Предел допускаемой вариации срабатывания сигнализирующего устройства	± 4% от диапазона измерений
Способ присоединения термобаллона	Гибкий
Материал корпуса	Алюминиевый сплав
Материал погружаемой части	Нержавеющая сталь
Напряжение внешних коммутируемых цепей переменного тока	220 В (50 Гц)
Разрывная мощность контактов сигнализирующего устройства	30 В·А
Условия эксплуатации: – Диапазон температур окружающего воздуха – Относительная влажность – Атмосферное давление	−30…+60°C 95% 84…107 кПа
Средний срок службы	не менее 10 лет
Межпроверочный интервал	1 год
Габаритные размеры	106×106×167,5 мм
Масса	≤2,5 кг

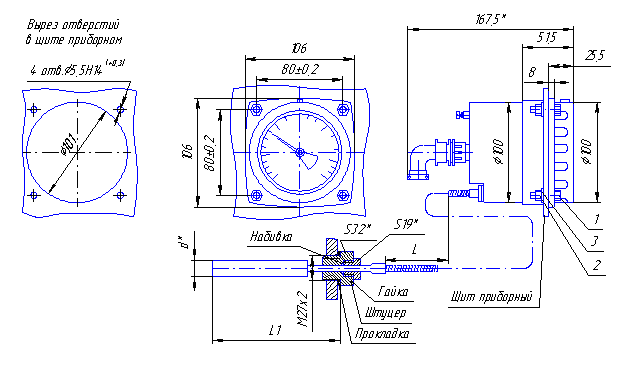

Габаритные, присоединительные и монтажные размеры

Принципиальная схема
1 - термобаллон; 2 - соединительный капилляр; 3 - манометрическая пружина; 4 - держатель; 5 - ось; 6 - сектор; 7 - стрелка; 8 - циферблат; 9 - тяга; 10 - ведущий поводок; 11 - контакт «минимум»; 12 - контакт «максимум»

Схема внешних электрических соединений

Версия: 2021-02-09-КАМ

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
-50...+50 0...+400

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
D86956	-50...+50	Со склада	3594 руб. – +

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
D86956	-50...+50	Со склада	3594 руб. – +
D86957	0...+400	Снято с производства	924 руб. – +
