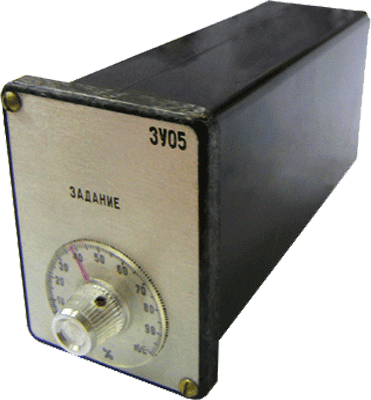

Задающее устройство ЗУ-05

Арт: E56341

Устройство задающее ЗУ-05 для применения в схемах автоматического регулирования производственных процессов в качестве ручного токового задатчика

Напряжение: 220 В
Частота: 48...62 Гц
Потребляемая мощность: не более 5 ВА
Вид выходного сигнала: =0...5 мА
Монтаж: в щит

В закладки

1 754 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Устройство задающее ЗУ-05 предназначено для применения в схемах автоматического регулирования производственных процессов в качестве ручного токового задатчика

Обыкновенное исполнение — ТУ 25.02.1687-74, экспортное исполнение — ТУ 25.02.ЭД1.1687-78

Особенности:

Дистанционное введение информации о заданном значении регулируемой величины в виде изменения аналогового унифицированного сигнала постоянного тока

Технические характеристики:

Параметры	Значение
Напряжение	220 В (допускается 187...242 В)
Частота	48...62 Гц
Потребляемая мощность	≤5 ВА
Вид выходного сигнала	0...5 мА постоянного тока
Сопротивление нагрузки	0...3 кОм
Диапазон индикации	0...100%, дискретность 0,1% (для сигнала 4...20 мА — 20...100%)
Погрешность установленного значения параметра	≤0,5%
Шкала установки потенциометра	0...100% с ценой деления 1%
Монтаж	В щит
Подключение	Штепсельный разъем
Габаритные размеры	80×60×210 мм
Масса	≤0,6 кг

Версия: 2021-03-26-КАМ

Документация и схемы

Схема	Размер	Файл

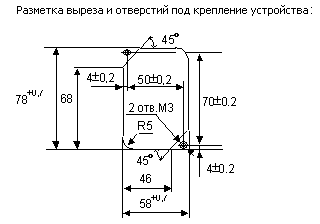

Разметка выреза и отверстий под крепление устройства ЗУ05	0 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.08.2013	1.23 Мб
Расширенное описание	19.08.2013	0.08 Мб
