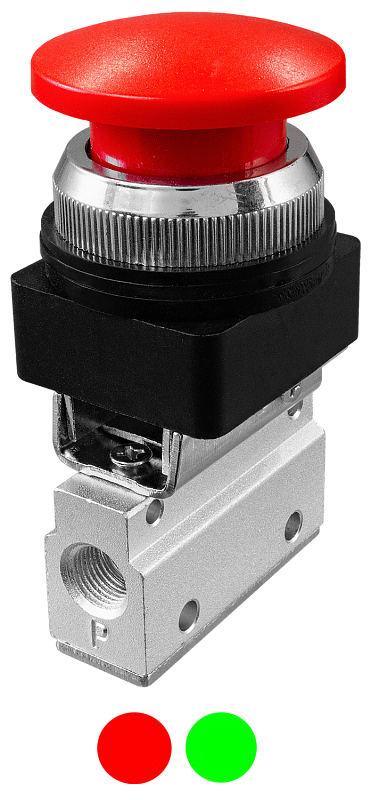

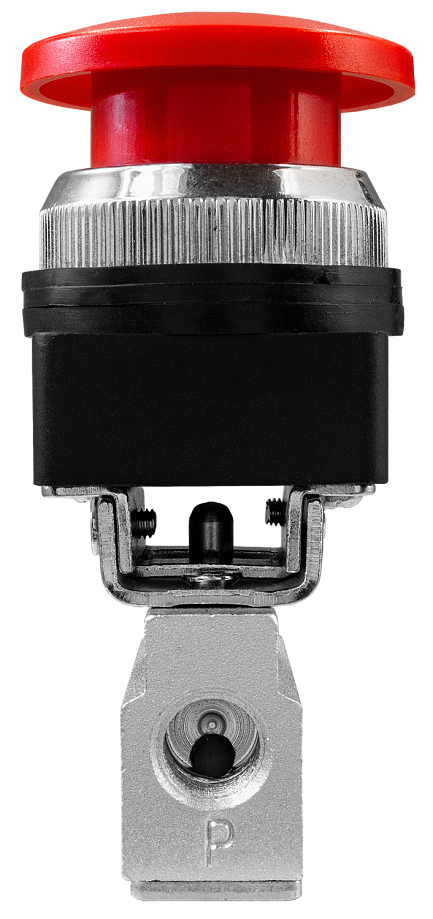

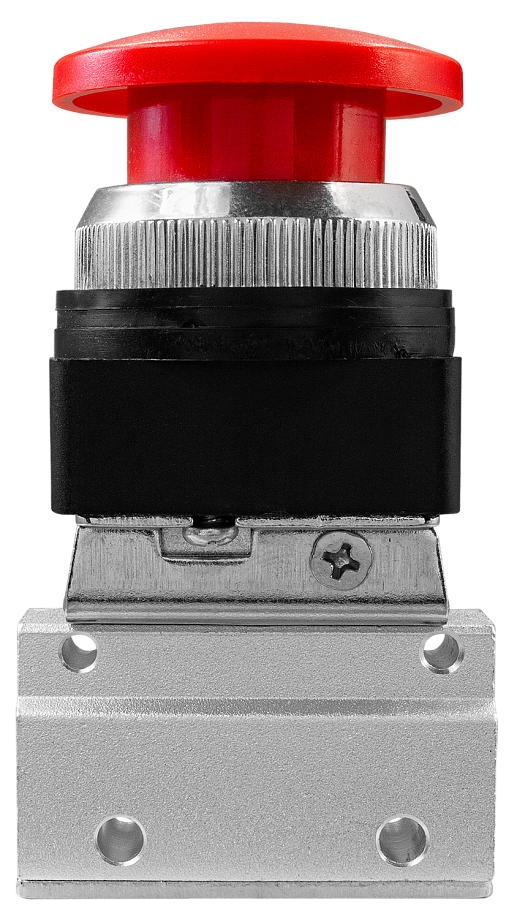

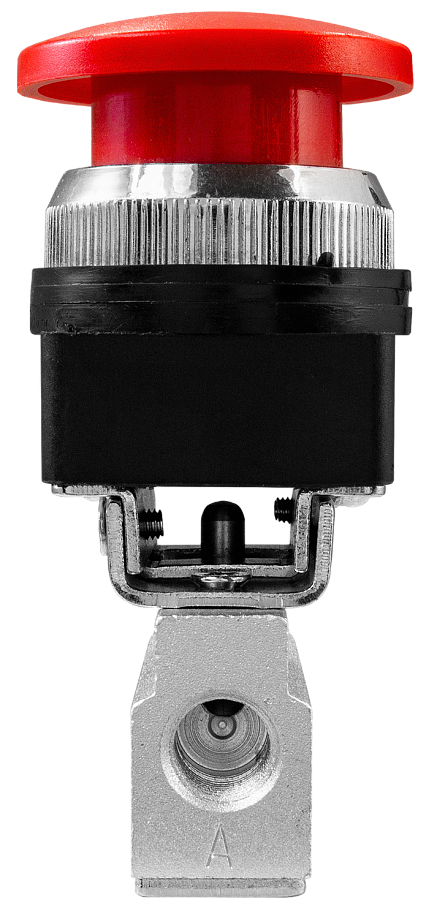

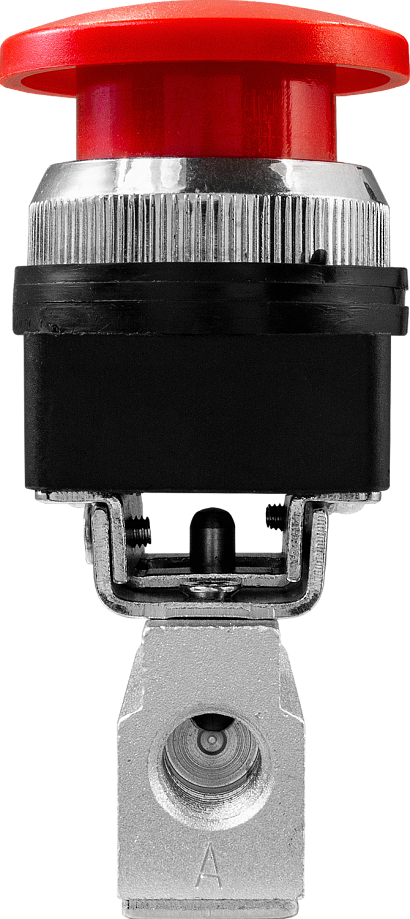

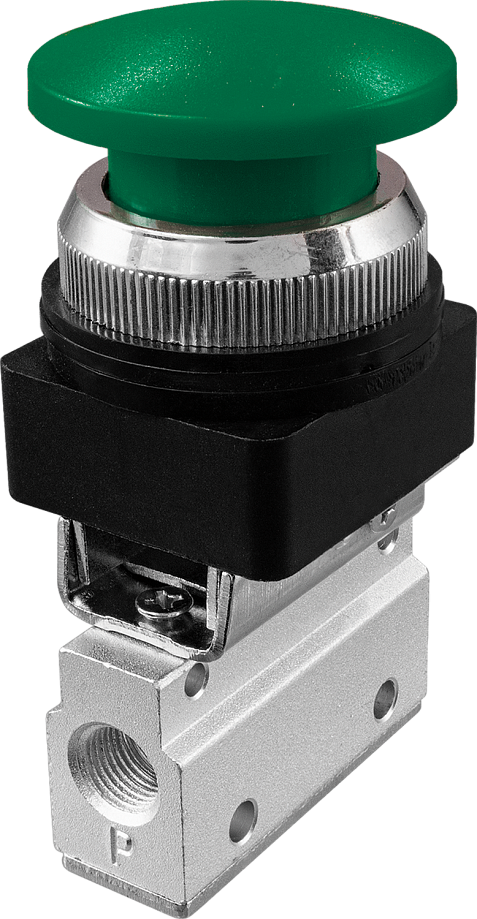

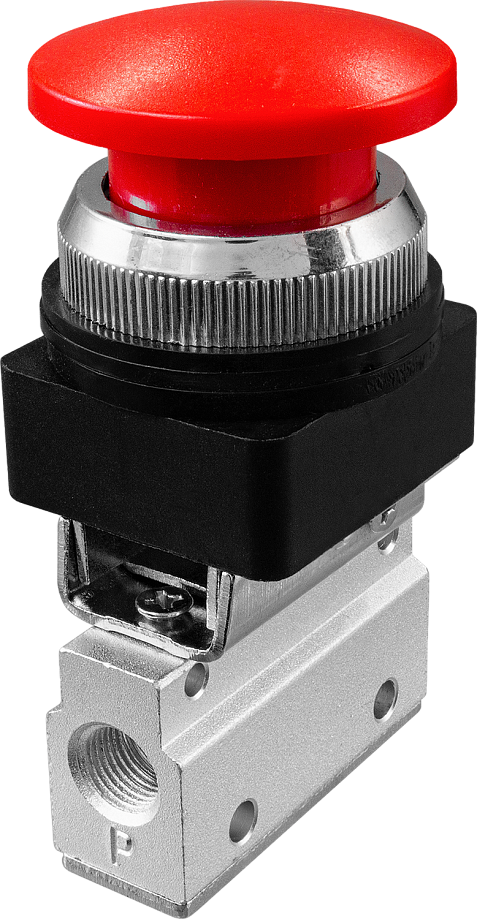

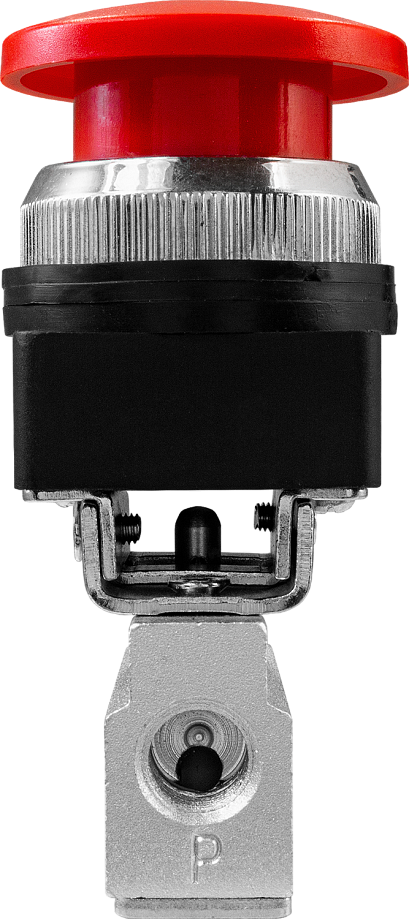

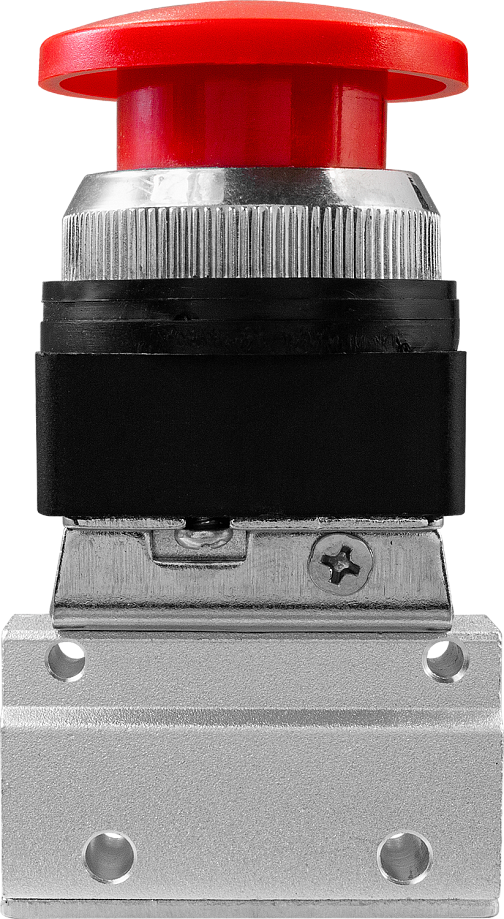

Пневмокнопка грибовидная (кнопка-грибок) ПР221-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Технические характеристики:
Параметр | Значение |
Тип распределителя
| 2/2 (2-линейный, 2-позиционный), нормально закрытый |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Присоединение | G⅛" |
Рабочее давление | 0…0,8 МПа |
Рабочая температура | 0…+80°C |
Исполнение | С фиксацией или с самовозвратом |

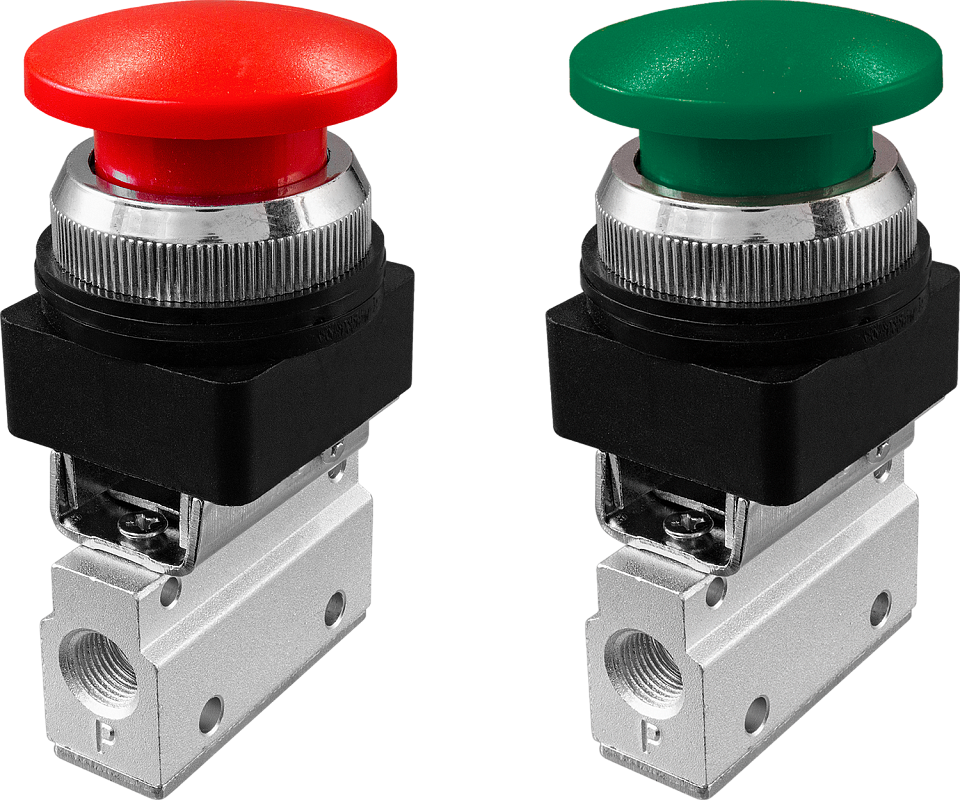

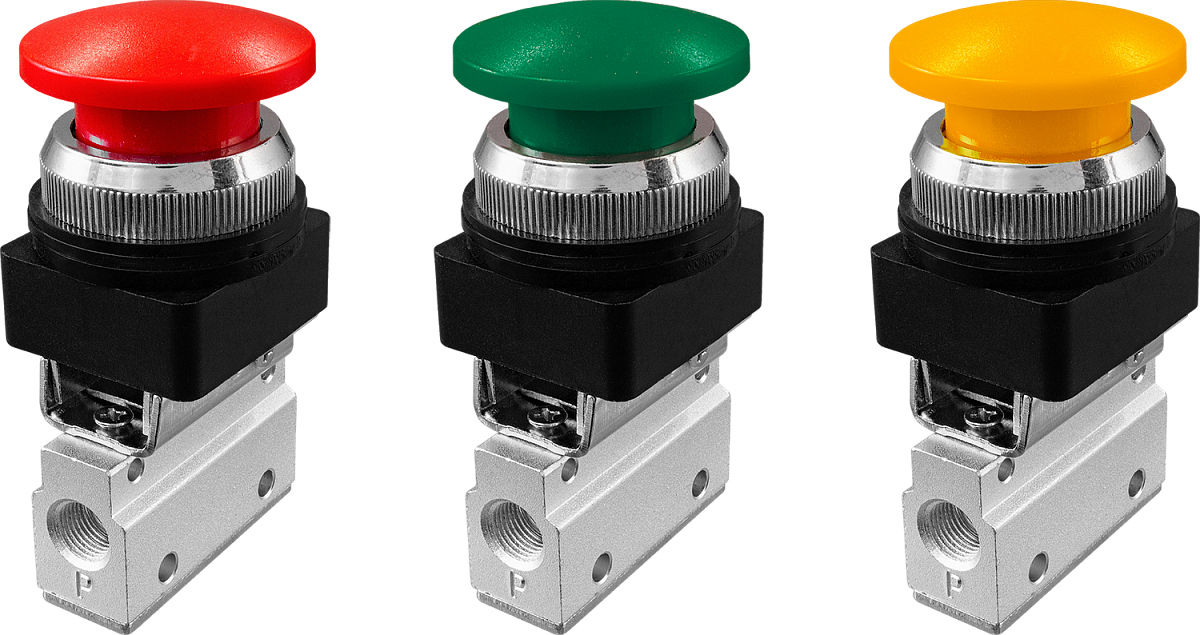

Цвет | Красный или зеленый
|
Габаритные размеры | 45×40×91 мм |
Вес | 100 г |
Пневматическая схема
|

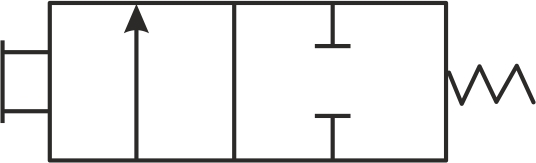

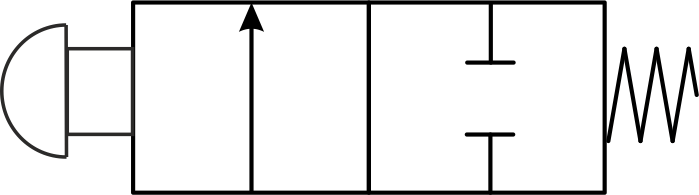

ПР221-К3 с самовозвратом
|

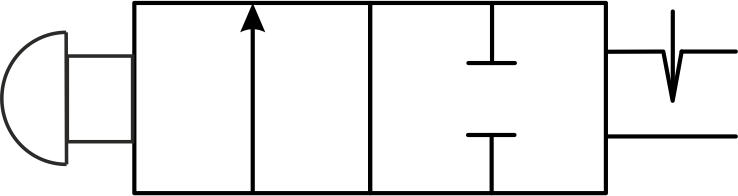

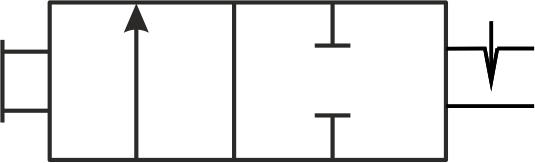

ПР221-К3.Ф с фиксацией
|
Описание работы:Пневмокнопки ПР221-К3 имеют 2 канала ввода-вывода и 2 положения золотника (2-линейные, 2-позиционные). Подвижный запорный элемент может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такая пневмокнопка может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у пневмокнопки ПР221-К3 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При нажатии на кнопку порт питания соединяется с рабочим портом.
Модель ПР221-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР221-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную при повторном нажатии на кнопку.

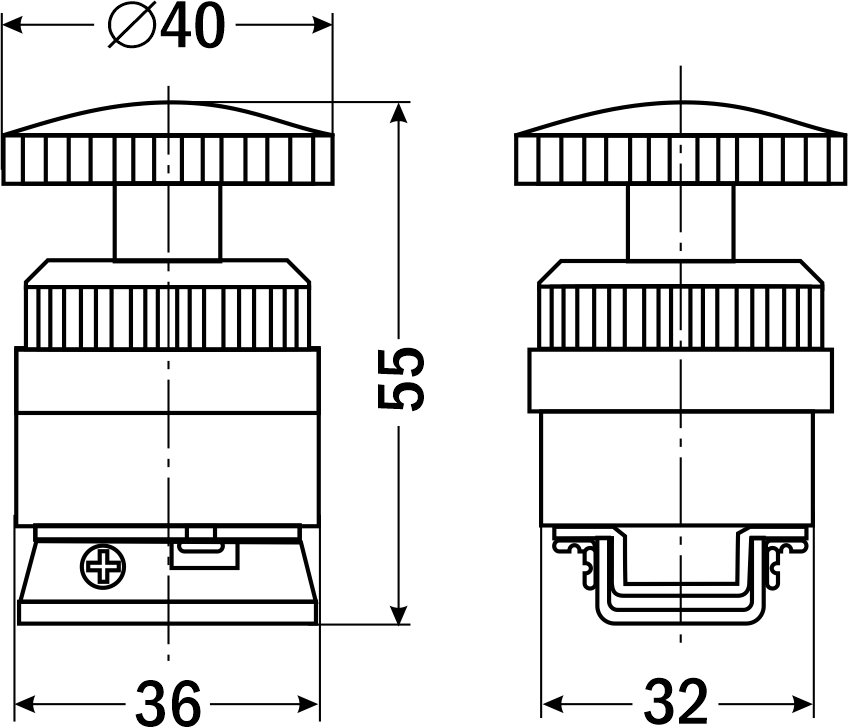

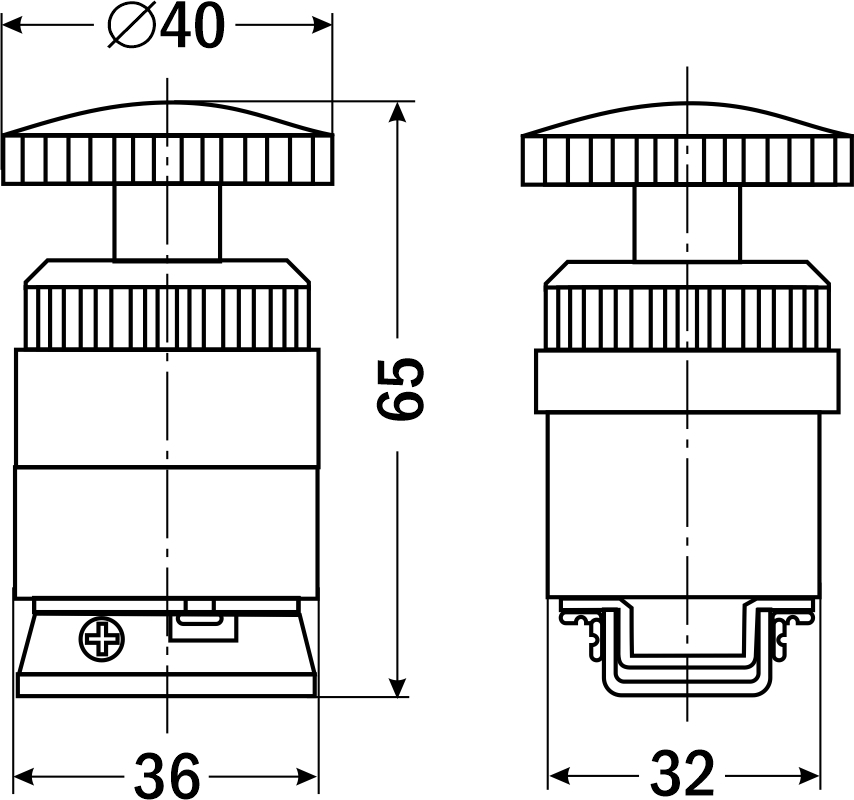

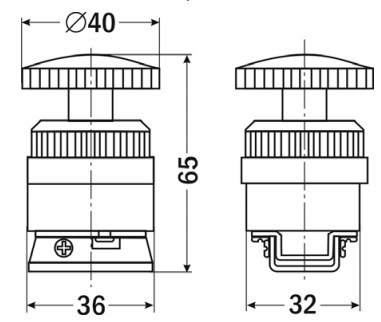

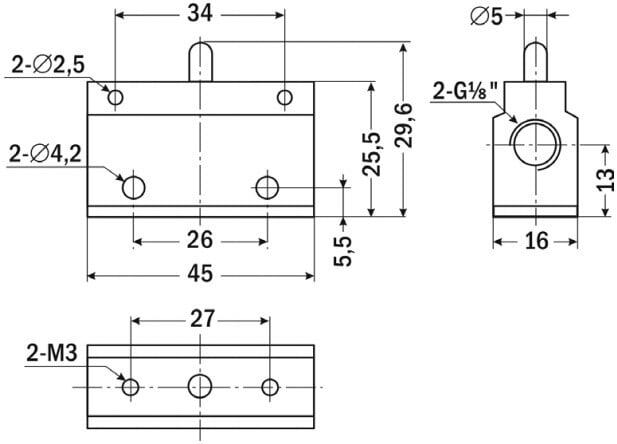

Габаритные размеры |
|
|
