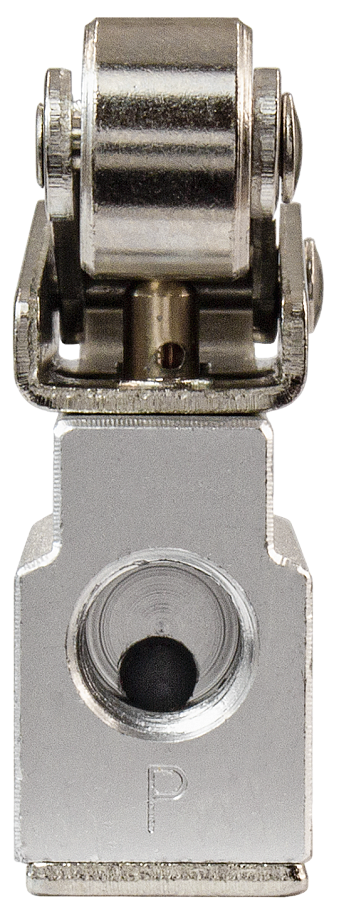

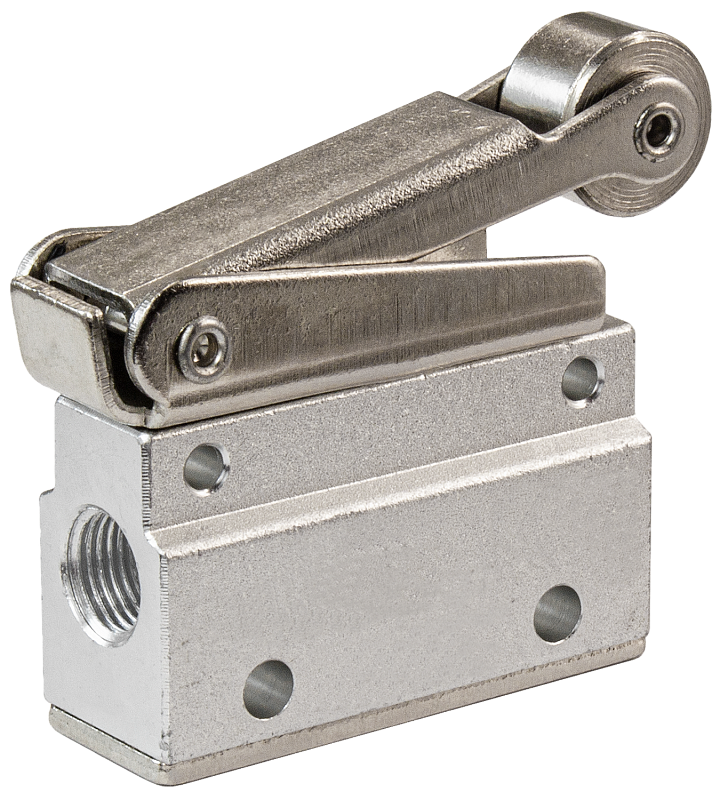

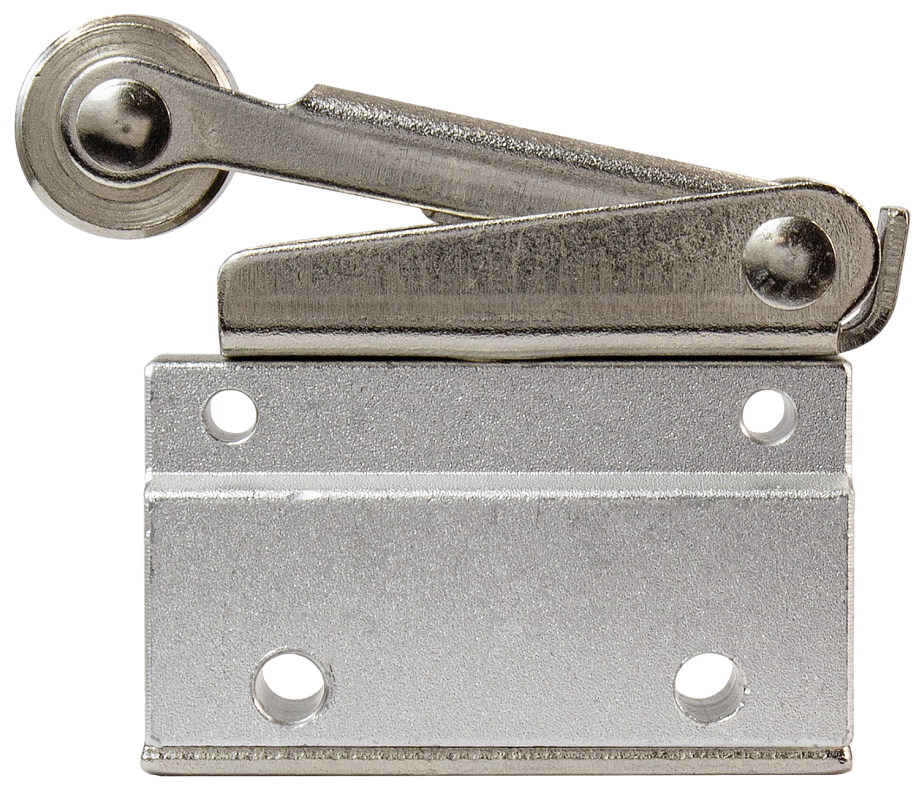

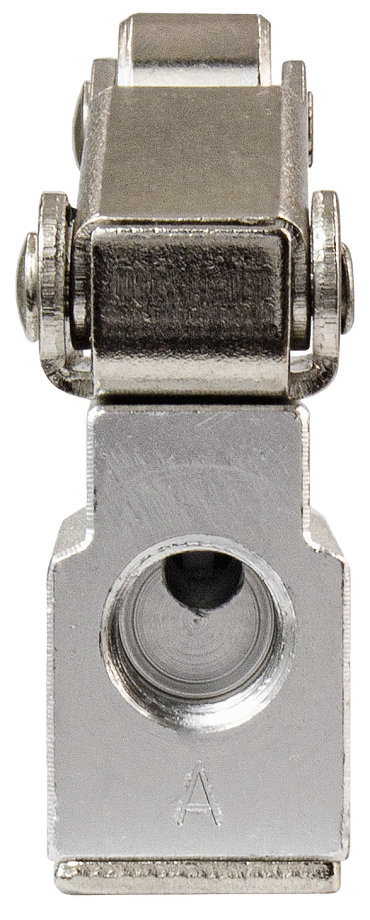

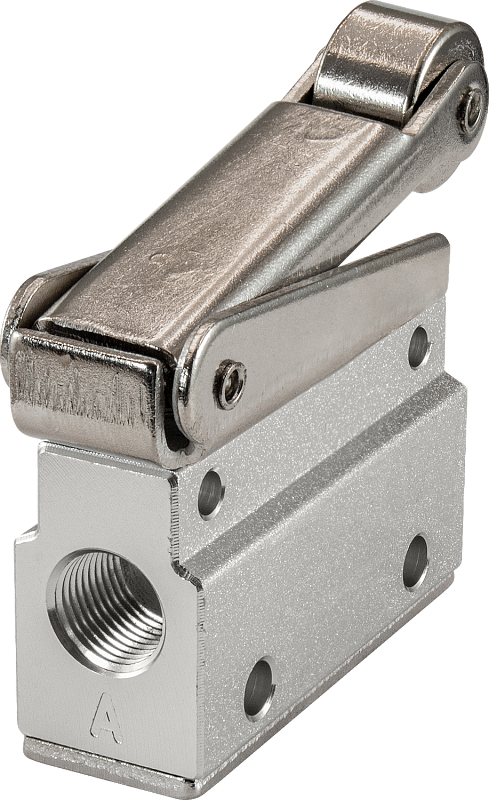

Пневмовыключатель конечный ПР221-К2 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
Параметр | Значение |
Тип распределителя
| 2/2 (2-линейная, 2-позиционная), нормально закрытая |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Присоединение | G⅛" |
Рабочее давление | 0…0,8 МПа |
Рабочая температура | 0…+80°C |
Габаритные размеры | 55×51×17 мм |

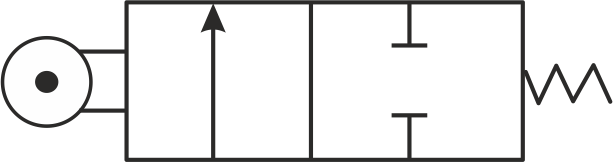

Пневматическая схема
|
|
Описание работы:Пневмокнопки ПР221-Кx имеют 2 канала ввода-вывода и 2 положения золотника (2-линейные, 2-позиционные). Подвижный запорный элемент может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «про-ход воздуха открыт». Такая пневмокнопка может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у пневмокнопки ПР221-Кx порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При нажатии на кнопку порт питания соединяется с рабочим портом. При снятии питания золотник под действием пружины воз-вращается в исходное положение.

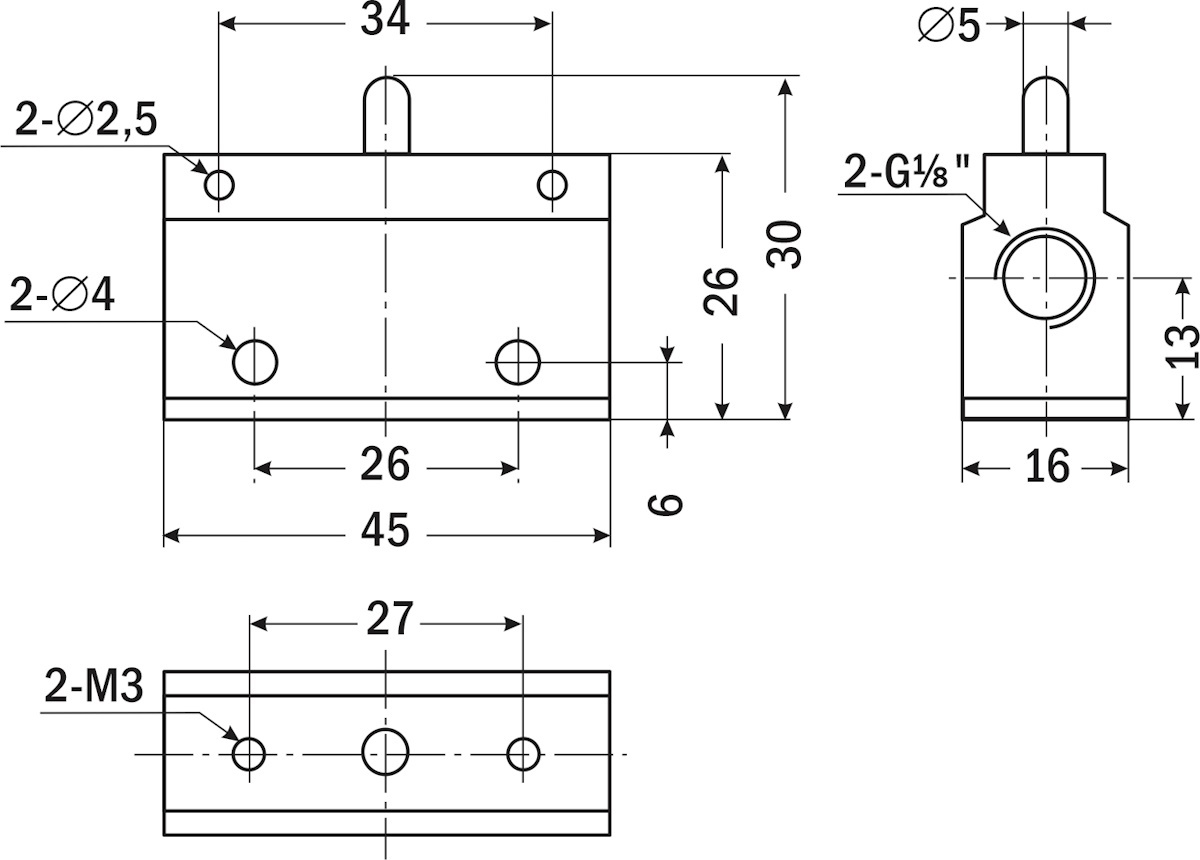

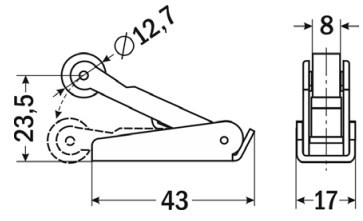

Габаритные размеры |
|
|
