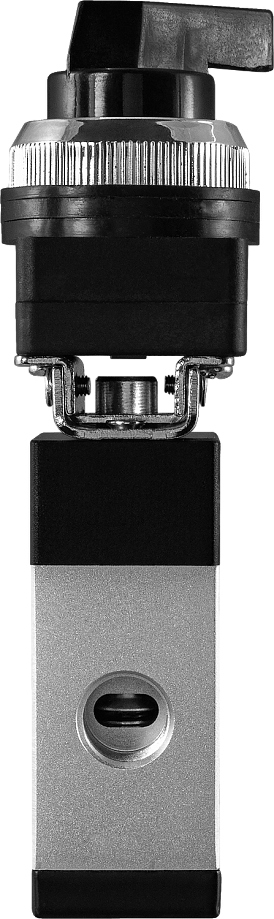

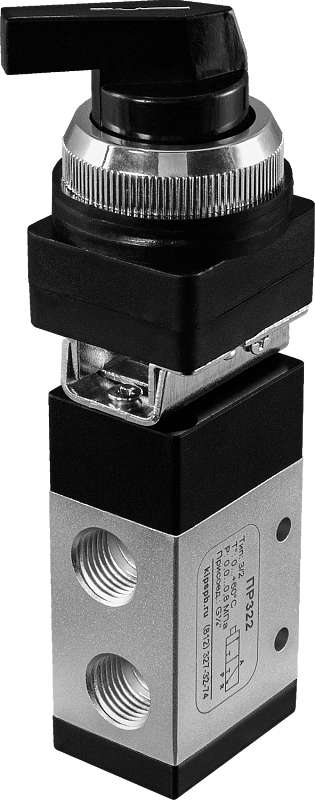

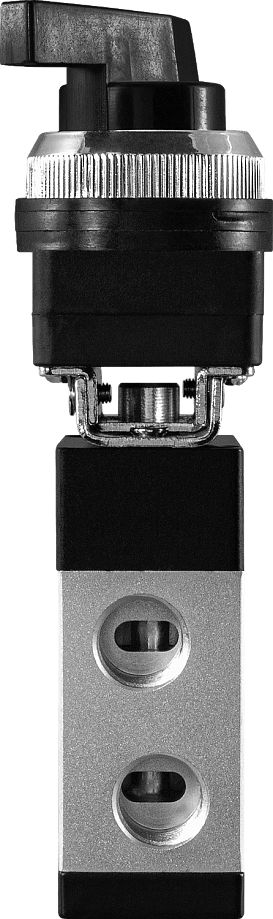

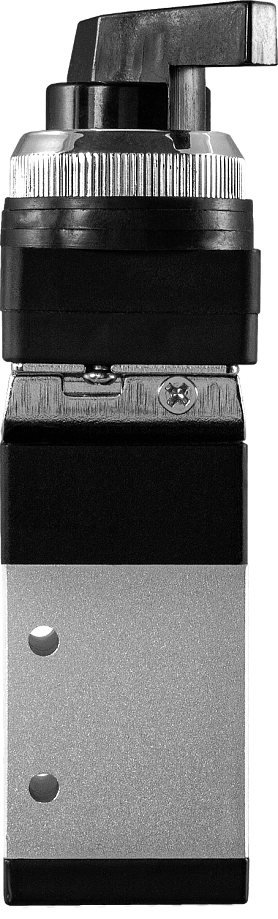

Пневмопереключатель ПР322-К6 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
Параметр | Значение |
Тип распределителя
| 3/2 (3-линейная, 2-позиционная), нормально закрытая |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Присоединение | G¼" |
Рабочее давление | 0…0,8 МПа |
Рабочая температура | 0…+60°C |
Габаритные размеры | 48×34×125 мм |

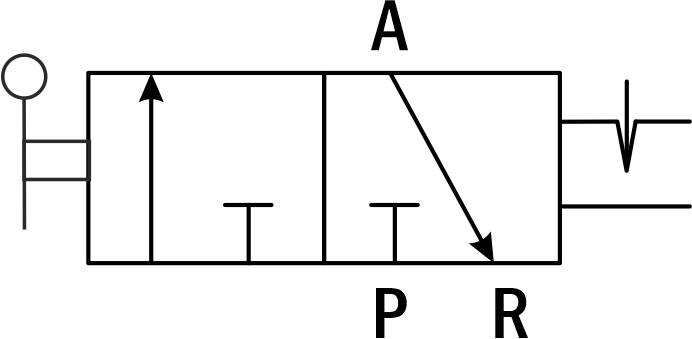

Пневматическая схема
|
|
Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмок-нопки ПР322, имеющие возможность коммутировать линии питания, потребителя и выхло-па. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключе-ния рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

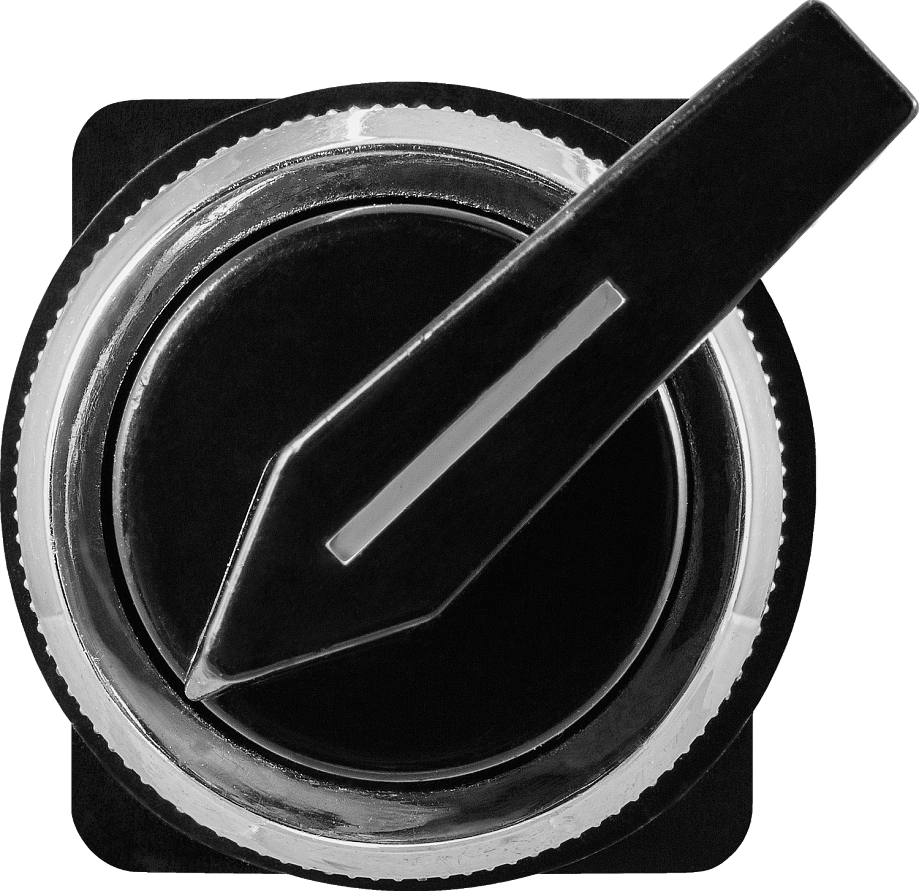

Управление пневмопереключателями осуществляется за счет поворота переключателя в рабочее положение и обратно.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При повороте переключателя порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При повороте переключателя обратно все возвращается в исходное положение.

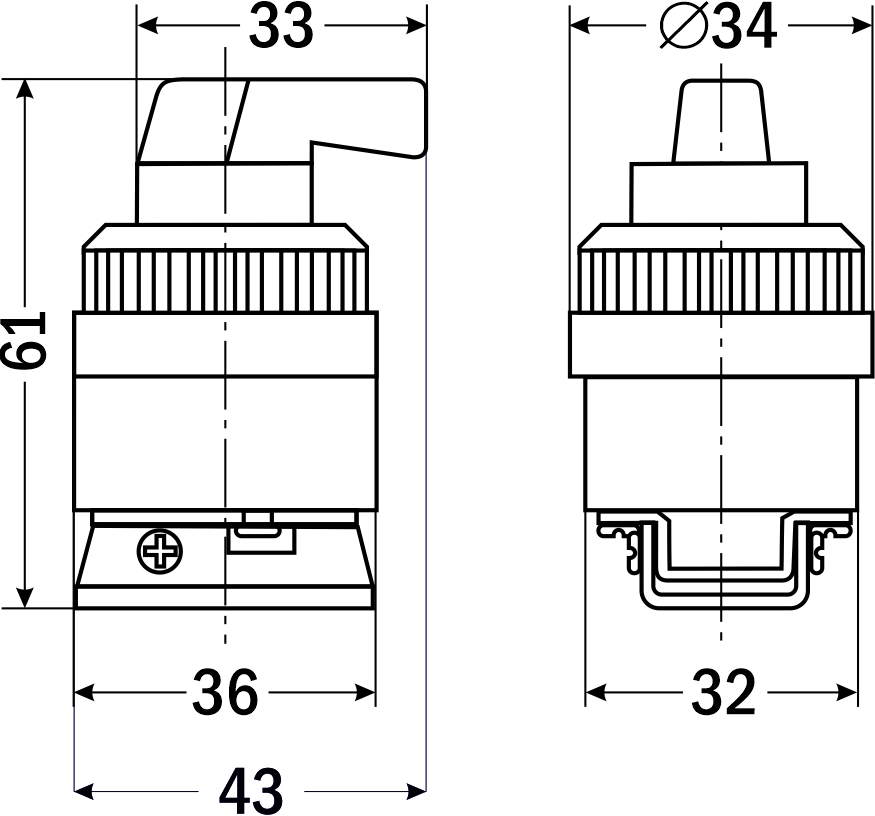

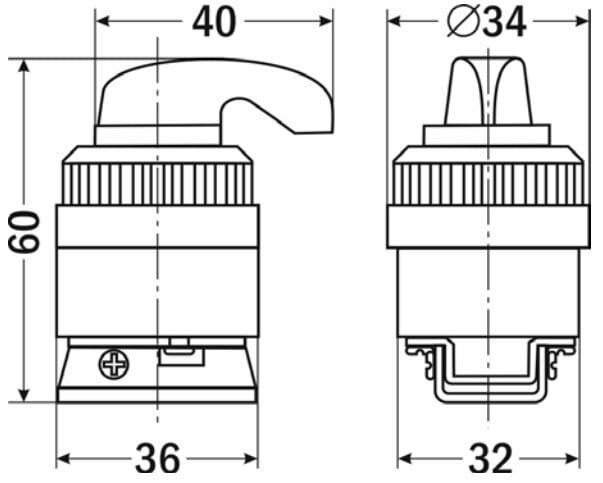

Габаритные размеры |
|
|
