Пневмопедаль (Пневмопереключатель механический) ПП422.У

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Рабочая среда: очищенный воздух (тонкость очистки 25 мкм)
Тип: 4/2 (4-линейный, 2-позиционный)
Рабочее давление: 0…0,8 МПа
Рабочая температура: −5…+80°C
С фиксацией или с самовозвратом
С защитным кожухом или без
Присоединение: G¼"
Ножное управление

Является аналогом:

Производитель	SMC	Airtac	Festo	EMC	Camozzi
Модель/серия	XT34	4F	FP/F	F	Серия 3

В закладки

от 2 516 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

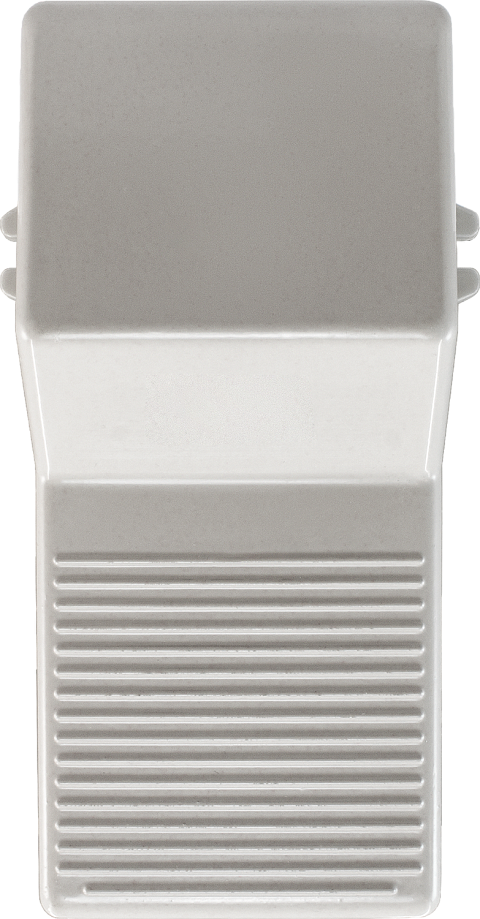

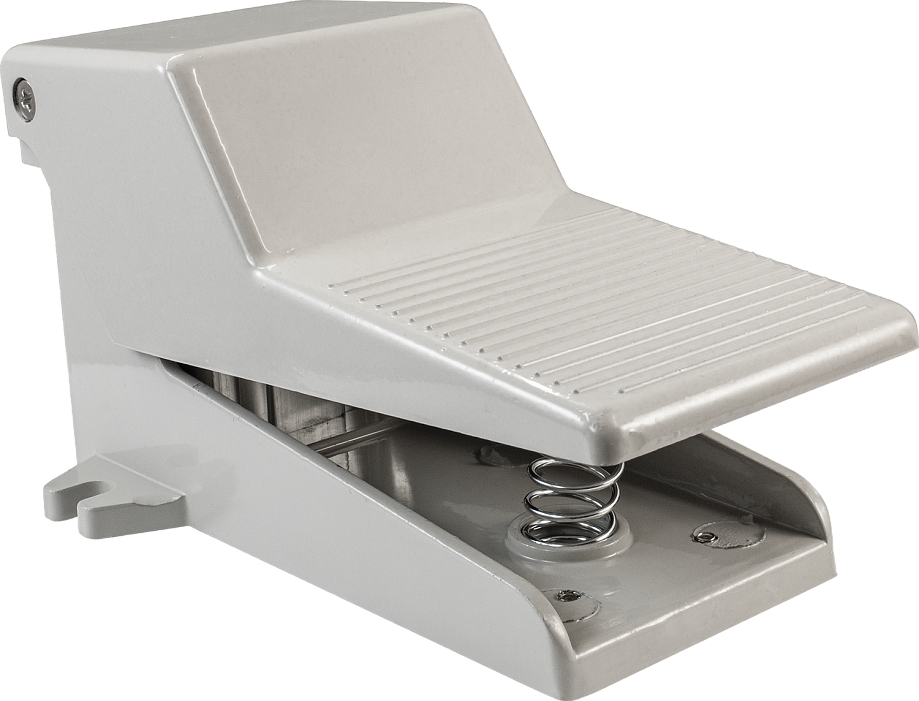

Пневмопедаль ПП422.У предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем. Срабатывает при нажатии на верхнюю часть корпуса.

Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Особенности:

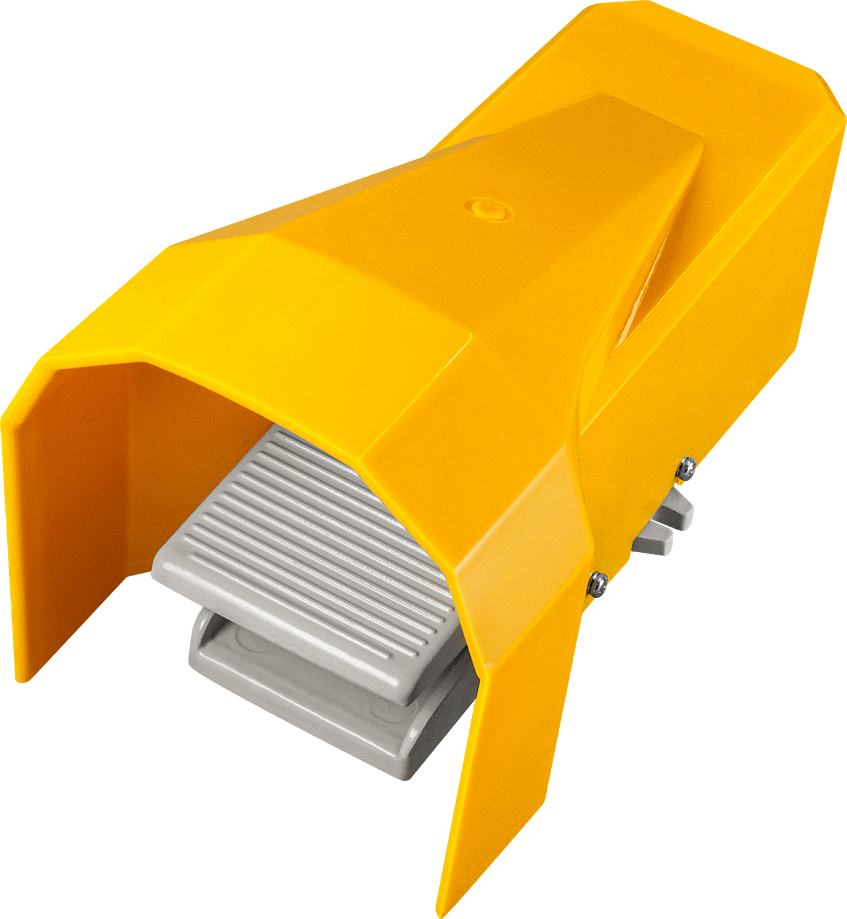

Защитный кожух предохраняет педаль от падающих предметов, исключает возможность случайного нажатия, а также защищает ноги пользователя

Технические характеристики:

Параметр	Значение
Тип распределителя	4/2 (4-линейный, 2-позиционный)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	−5…+80°C
Исполнение	С фиксацией или с самовозвратом
Габаритные размеры	87×100×180 мм

МОДИФИКАЦИИ:

Модель	Особенности	Вес, г
ПП422.У	С самовозвратом	485
ПП422.УФ	С фиксацией	518
ПП422.УК	С самовозвратом и защитным кожухом	802
ПП422.УФК	С фиксацией и защитным кожухом	855

Пневматическая схема

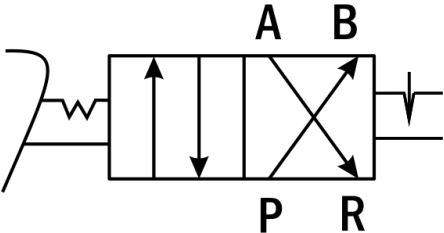

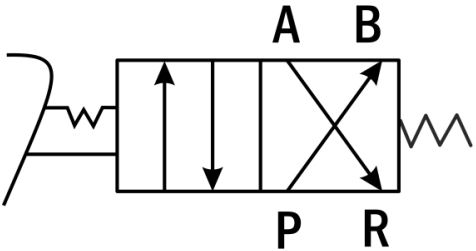

ПП422.У, ПП422.УК С самовозвратом	ПП422.УФ, ПП422.УФК С фиксацией	Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа.

Описание работы:Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП422.У, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 4/2 (4-линейная, 2-позиционная). Это означает, что она имеет 4 канала вводавывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника. Спускной порт оборудован глушителем и находится с внутренней стороны педали (см. рисунок).

В исходном положении воздух подается через порт питания Р на рабочий порт В, при этом рабочий порт А соединен с портом выхлопа R. При нажатии на педаль порт питания Р переключается на рабочий порт А, а рабочий порт В переключается на порт выхлопа R.

Модели ПП422.У, ПП422.УК – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Модели ПП422.УФ, ПП422.УФК – с фиксацией, т.е. возврат в исходное положение производится повторным нажатием на педаль.

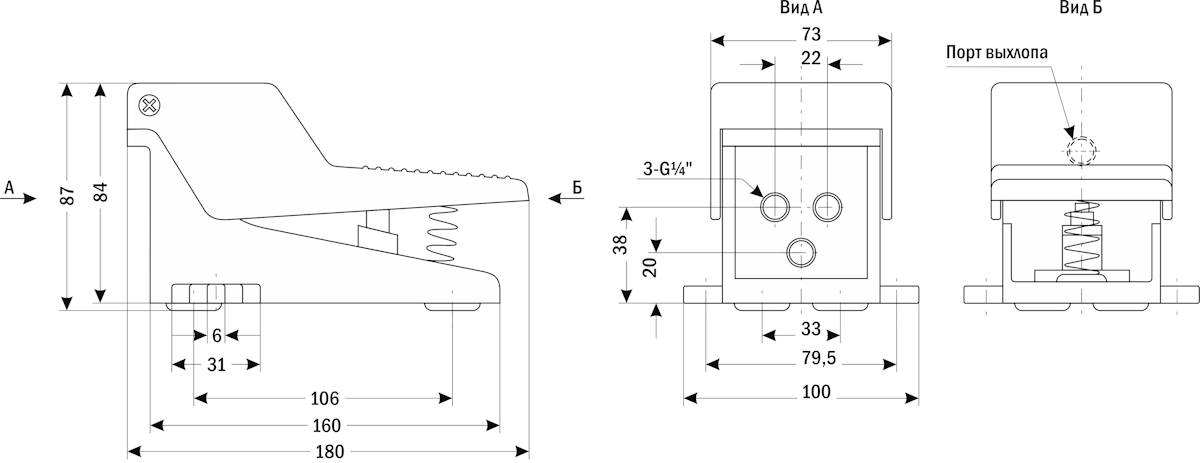

Габаритные размеры
