Пневмовыключатель конечный ПР322-К2

Арт: F07198

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытая
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C

Является аналогом:

Производитель	Airtac	EMC	SMC	Camozzi
Модель/серия	M3	M	VM230	Серия 3

В закладки

2 005 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пневмовыключатель конечный ПР322-К2 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2 (3-линейная, 2-позиционная), нормально закрытая
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Габаритные размеры	94,5×56×26 мм

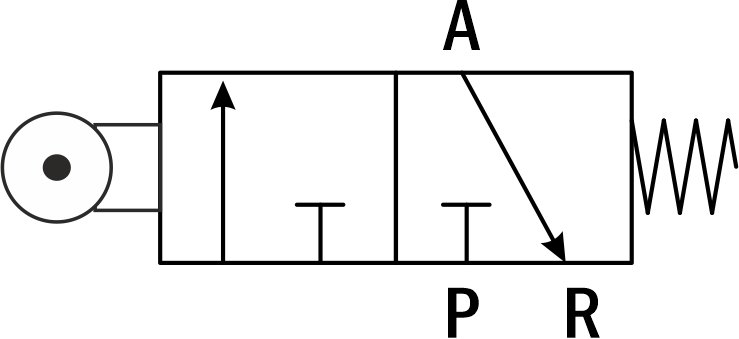

Пневматическая схема

Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмок-нопки ПР322, имеющие возможность коммутировать линии питания, потребителя и выхло-па. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключе-ния рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник под действием пружины возвращается в исходное положение.

Габаритные размеры

Версия: 2017-10-06-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.33 Мб
