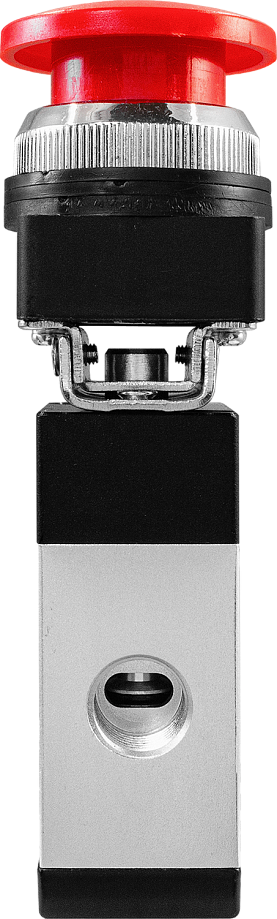

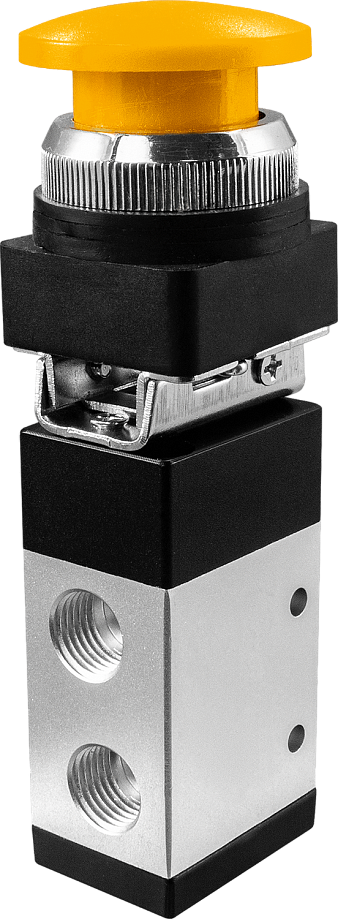

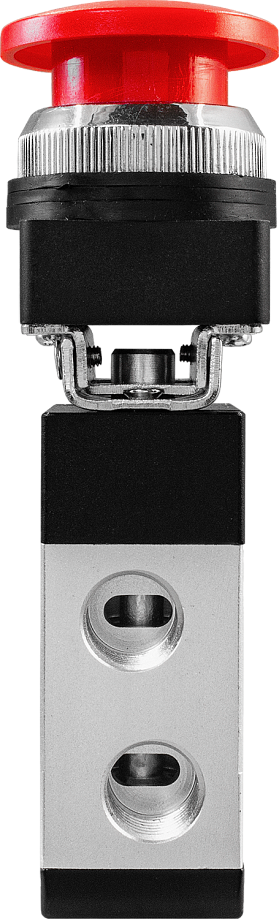

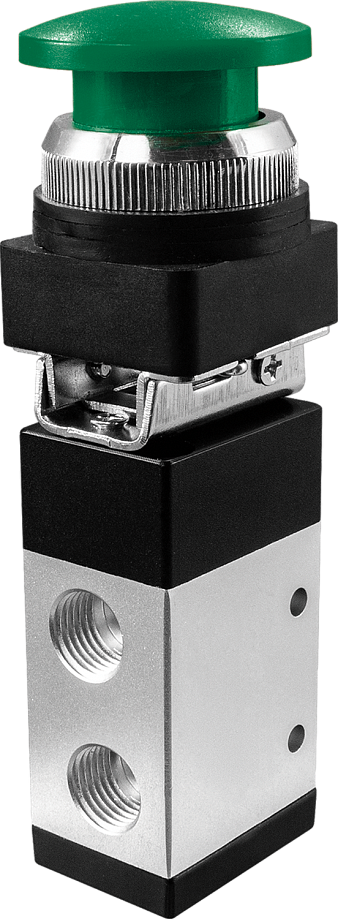

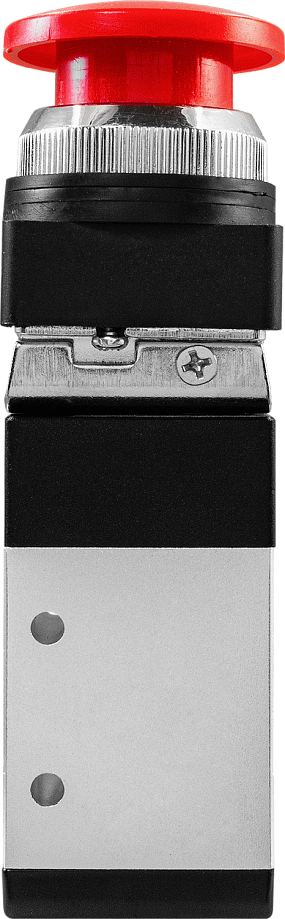

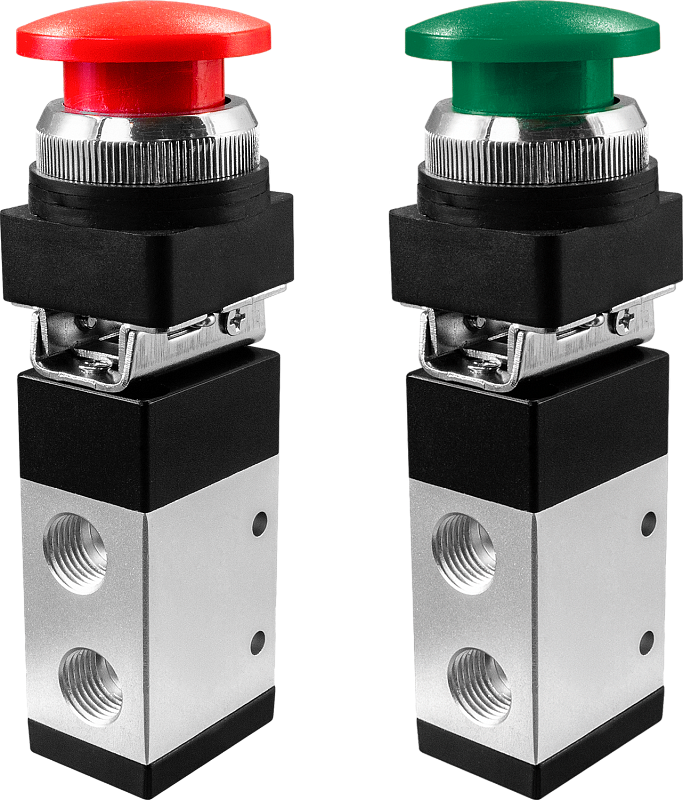

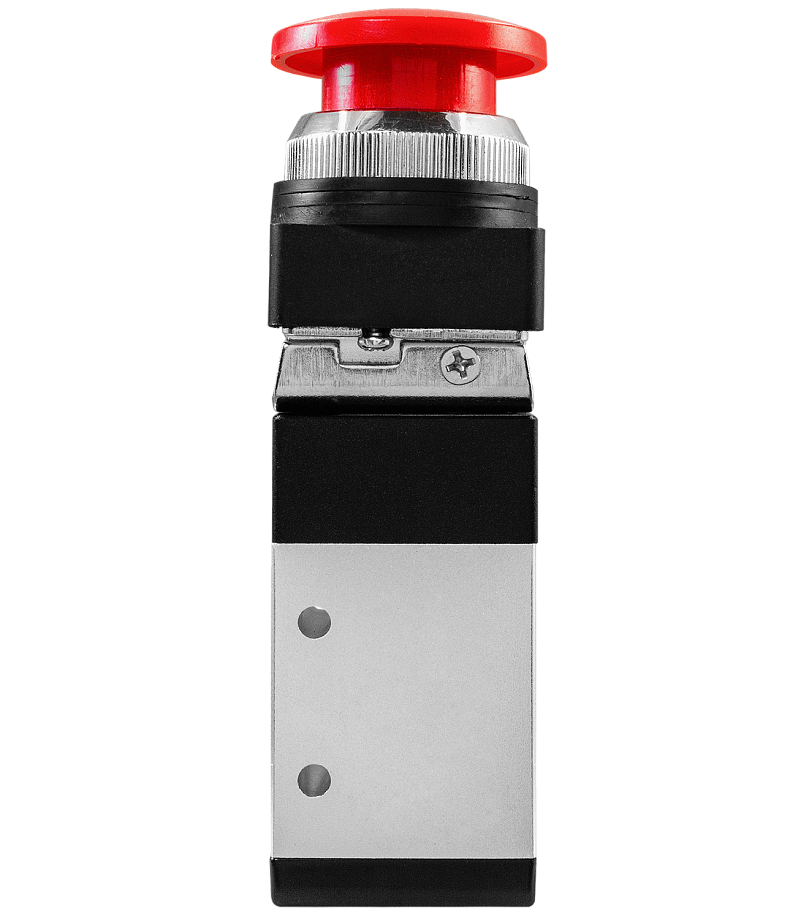

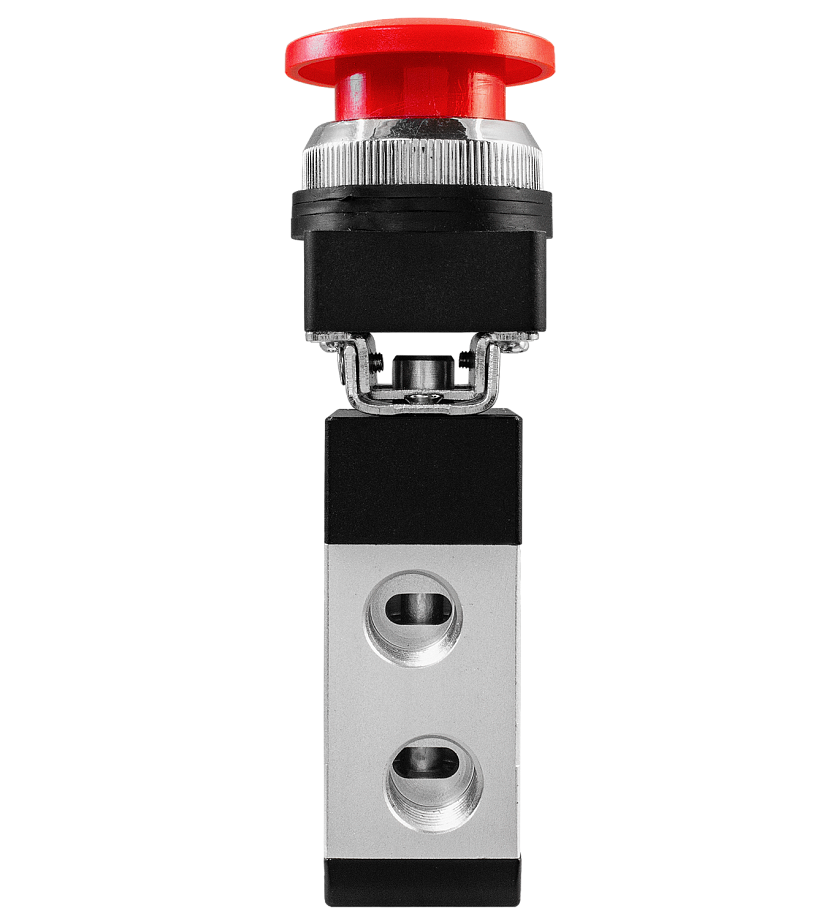

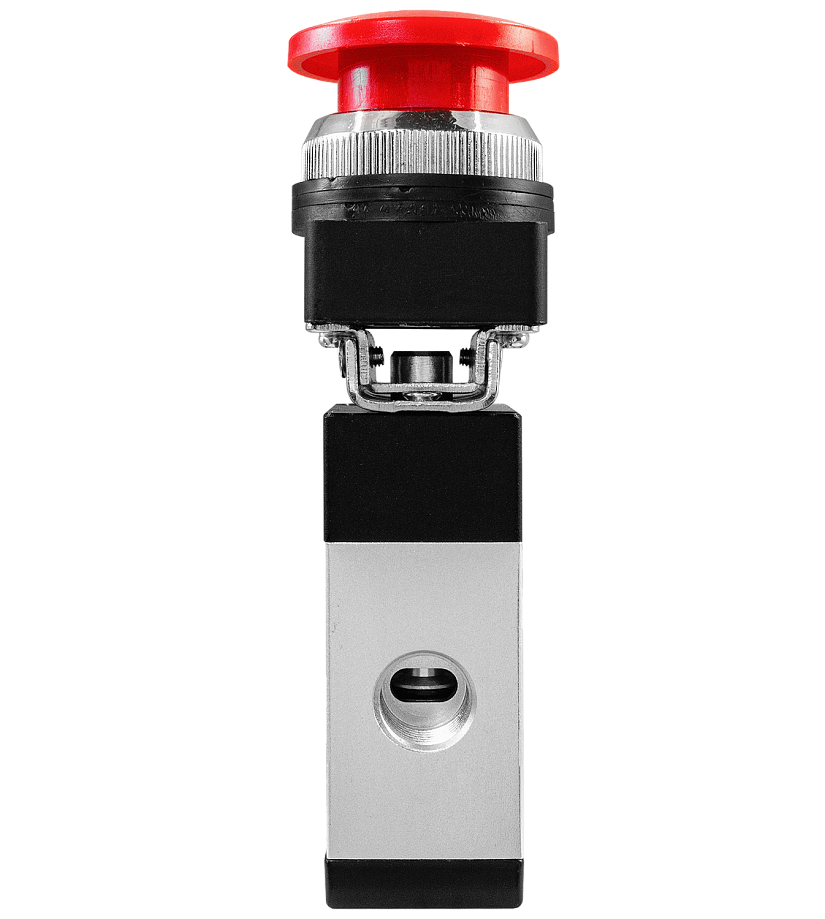

Пневмокнопка грибовидная ПР322-К3

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 3/2 (3-линейный, 2-позиционный), нормально закрытый
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией (возврат поворотом) или с самовозвратом

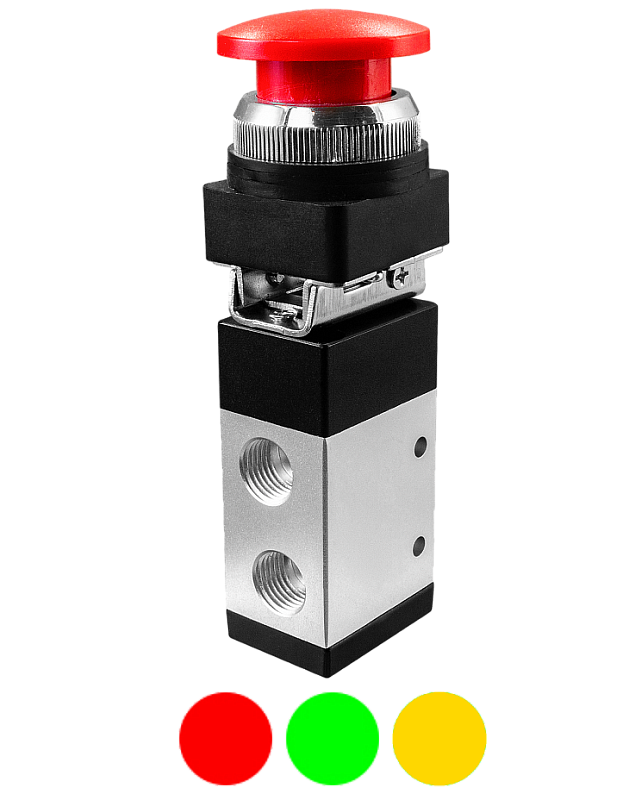

Цвет: красный, зеленый или желтый

В закладки

1 755 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Пневмокнопка грибовидная (кнопка-грибок) ПР322-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2 (3-линейный, 2-позиционный), нормально закрытый
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией (возврат поворотом) или с самовозвратом
Цвет	Красный, зеленый или желтый
Габаритные размеры	40×40×120 мм (с самовозвратом) 40×40×130 мм (с фиксацией)
Вес	170 г

Пневматическая схема

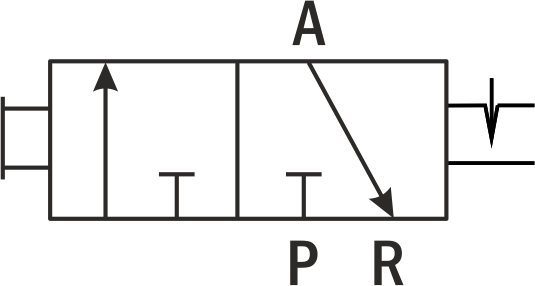

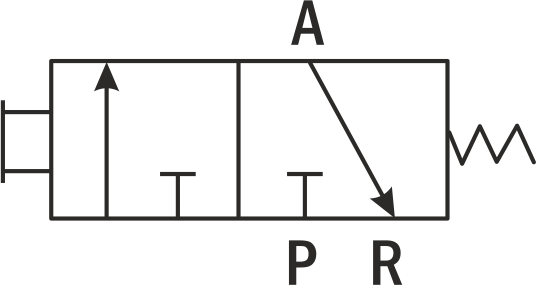

ПР322-К3 с самовозвратом	ПР322-К3.Ф c фиксацией
Расшифровка обозначений: Р – порт питания; А – рабочий порт; R – порт выхлопа.

Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322-К3, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается.

Модель ПР322-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Модель ПР322-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную поворотом.

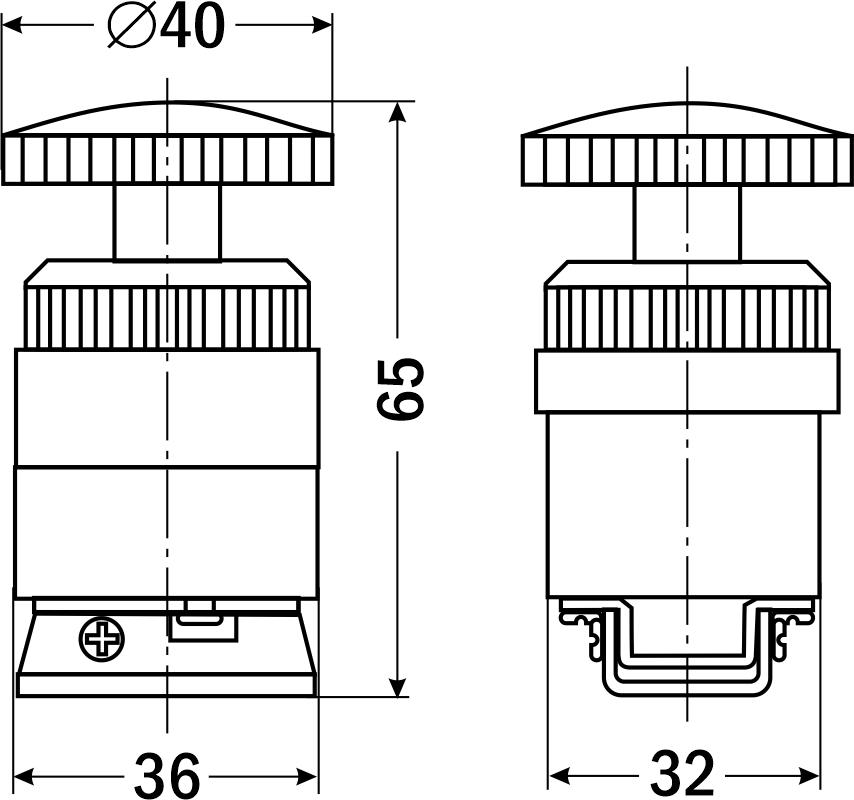

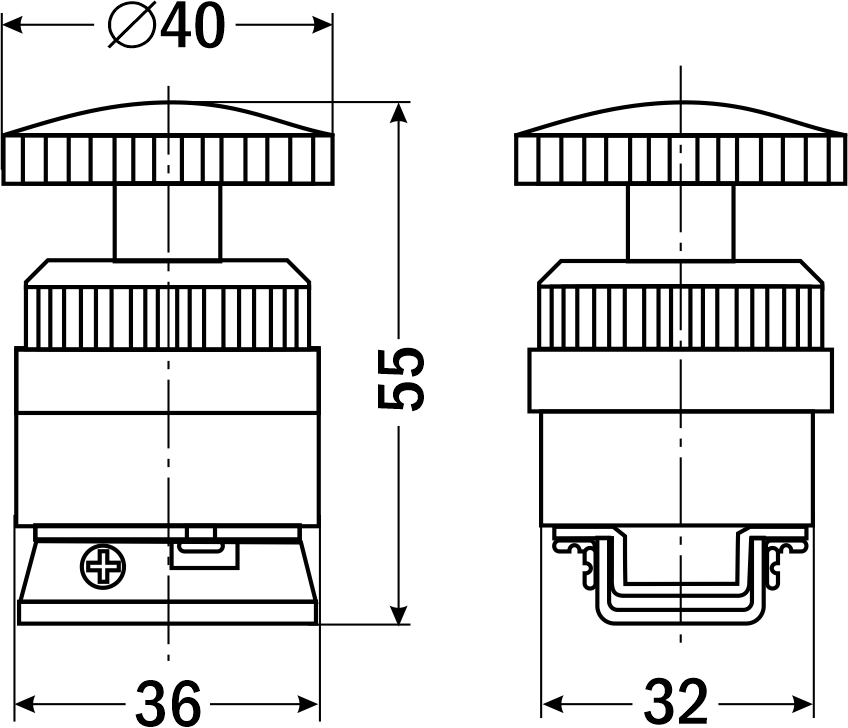

Габаритные размеры
С самовозвратом		С фиксацией

Версия: 2024-12-04-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.03.2025	0.28 Мб
