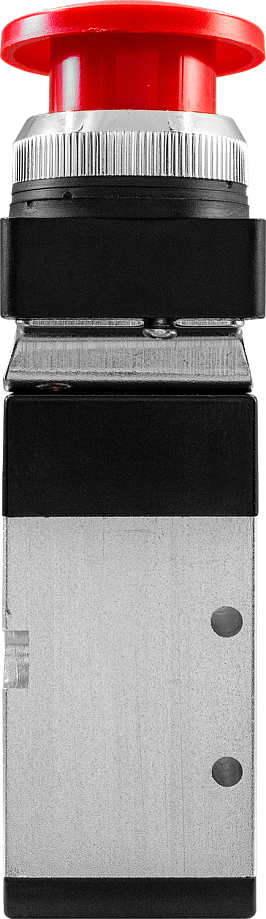

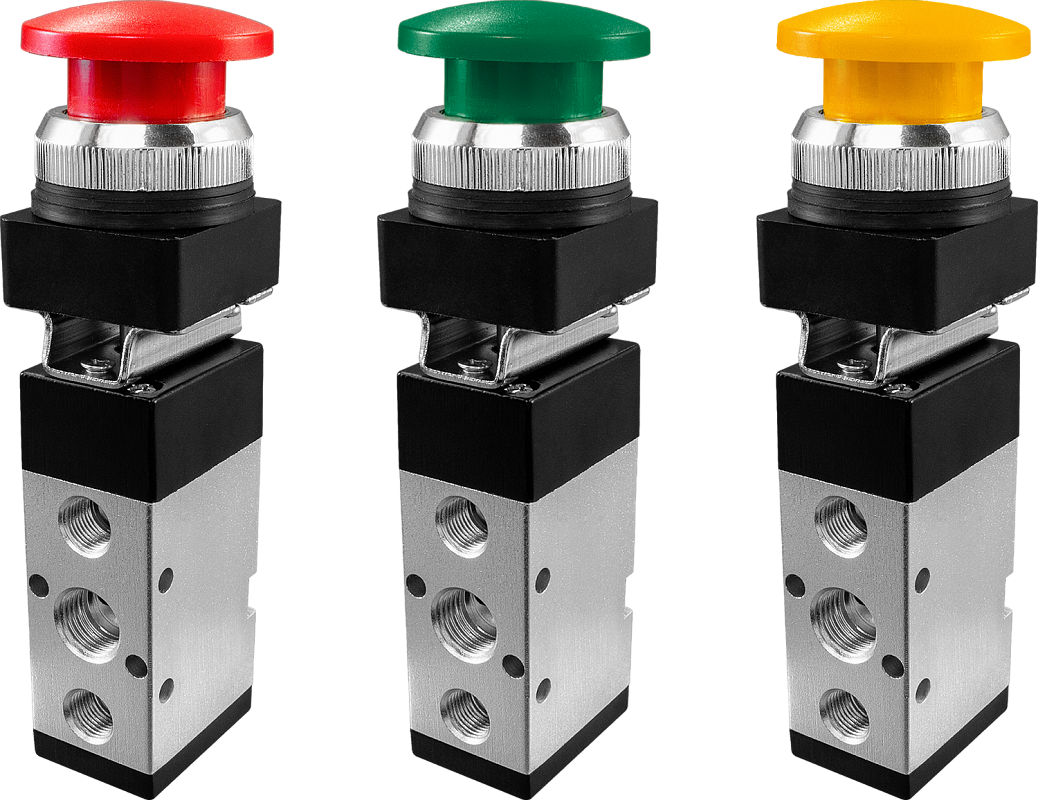

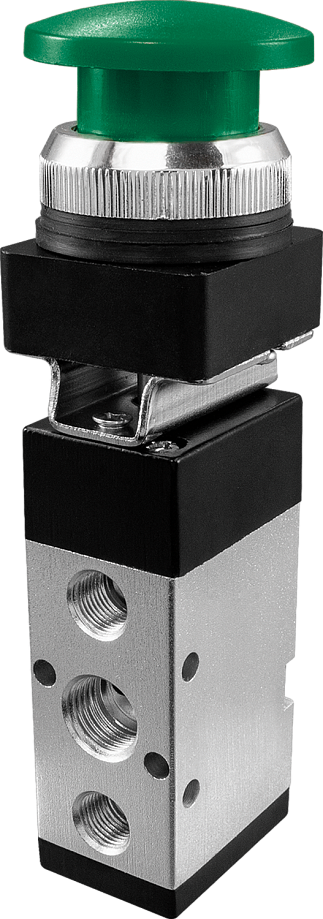

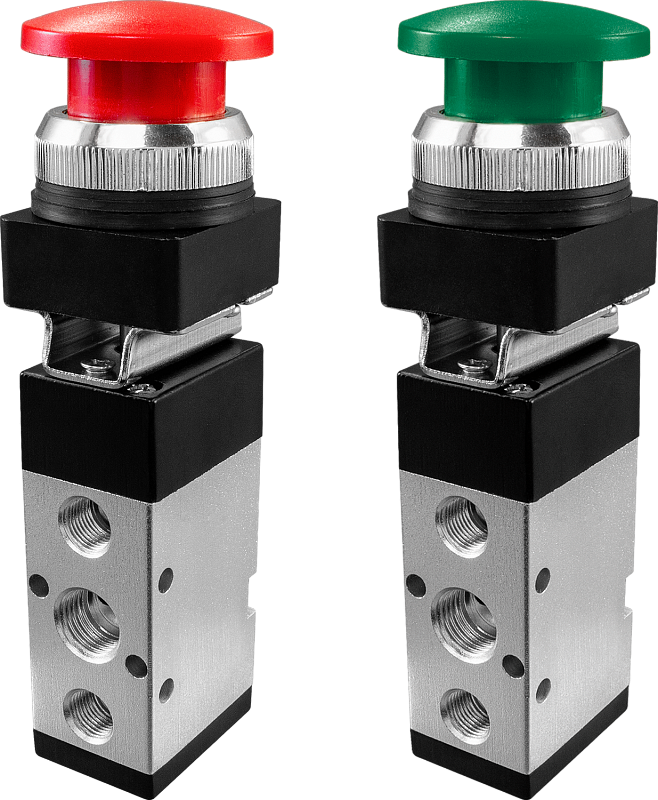

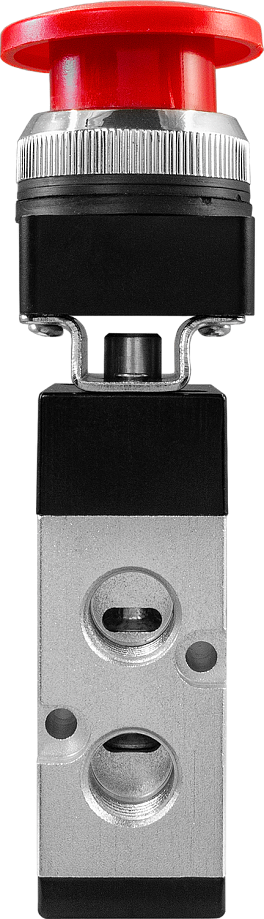

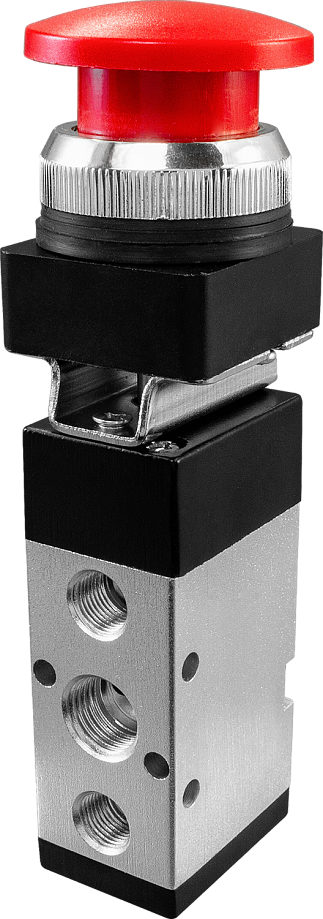

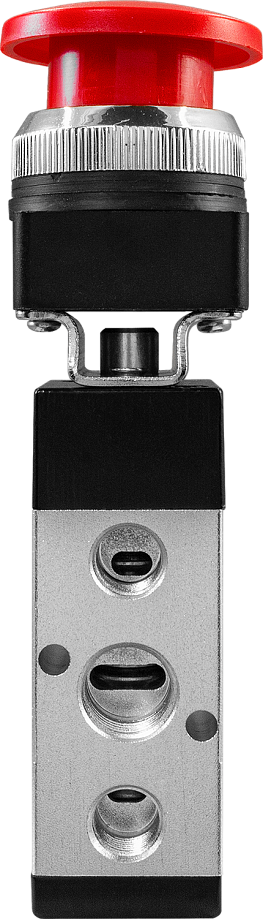

Пневмокнопка грибовидная ПР522-К3

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 5/2 (5-линейная, 2-позиционная)
Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
Цвет: красный или зеленый

Является аналогом:

Производитель	Camozzi	EMC	SMC
Модель/серия	Серия 3	M	VFM350

В закладки

2 130 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Пневмокнопка грибовидная ПР522-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Особенности:

Модель ПР522-К3 без фиксации, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины
Модель ПР522-К3.Ф - с фиксацией, т.е. возврат в исходное положение производится вручную при нажатии на кнопку

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейная, 2-позиционная)
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Цвет	Красный или зеленый
Габаритные размеры	40×40×138 мм

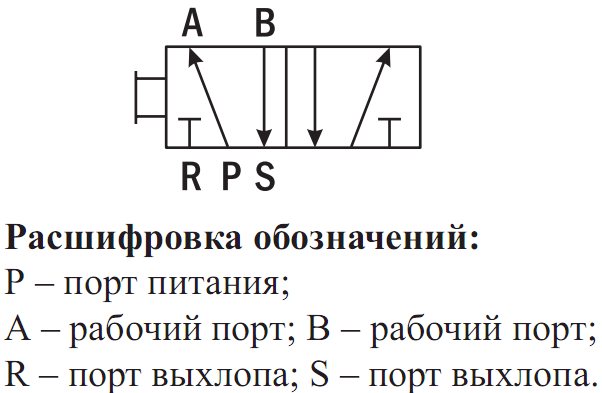

Пневматическая схема

Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р пере-ключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При сня-тии питания золотник под действием пружины возвращается в исходное положение.
Модель ПР522-К3 без фиксации, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР522-К3.Ф - с фиксацией, т.е. возврат в исходное положение производится вручную при нажатии на кнопку.

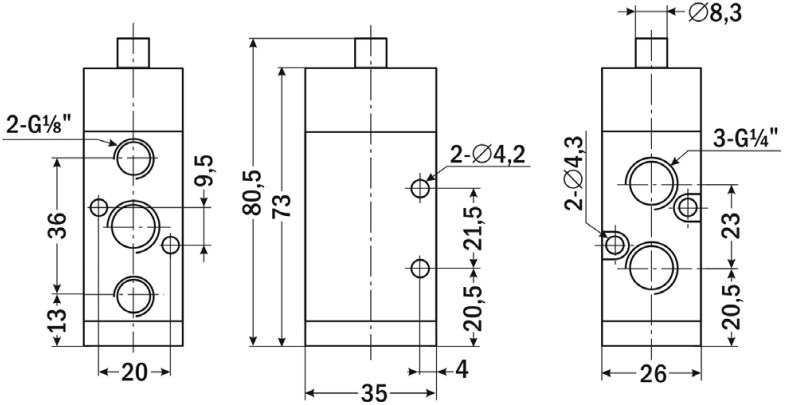

Габаритные размеры

Версия: 2022-12-22-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.39 Мб

Артикул	Рабочий ход	Цвет	Срок поставки	Стоимость
Самовозврат С фиксацией	Зеленая Красная

Артикул	Модель	Рабочий ход	Цвет	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Рабочий ход	Цвет	Срок поставки	Стоимость
G86323	ПР522-К3	Самовозврат	Зеленая	Со склада	2130 руб. – +
G86325	ПР522-К3	Самовозврат	Красная	Со склада	2130 руб. – +
G86326	ПР522-К3.Ф	С фиксацией	Красная	Со склада	2130 руб. – +
