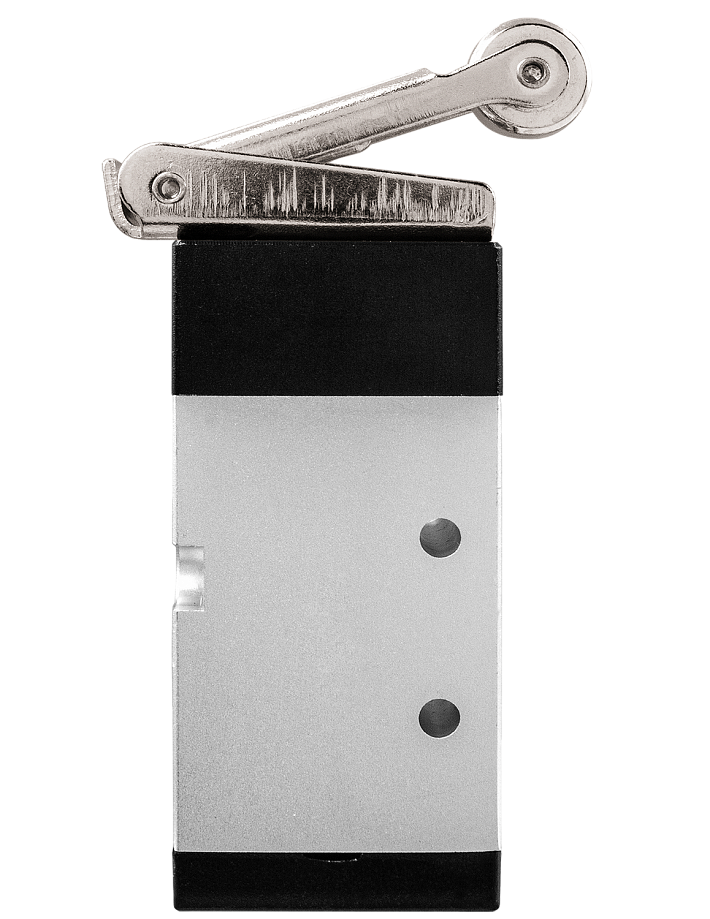

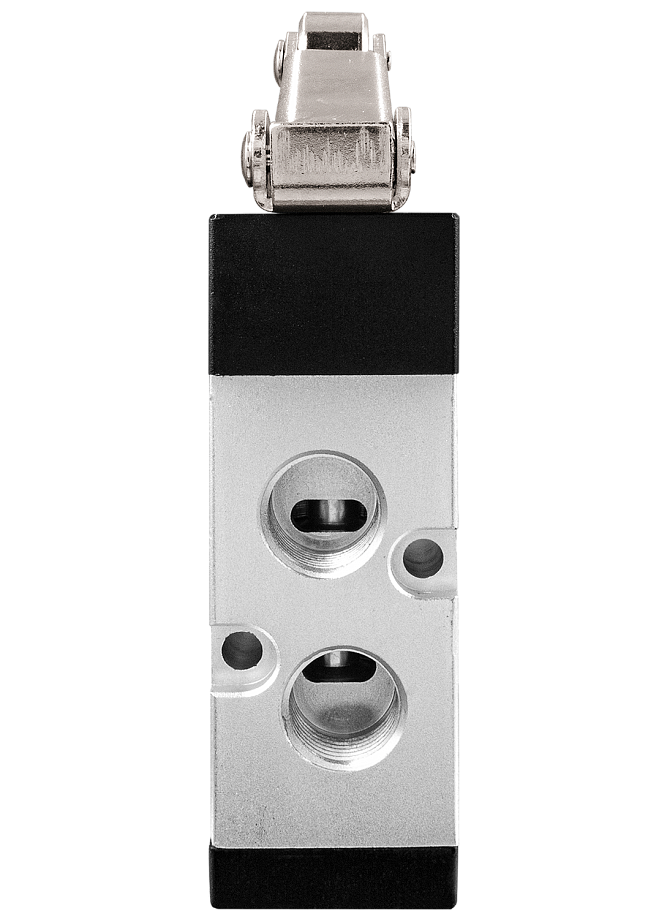

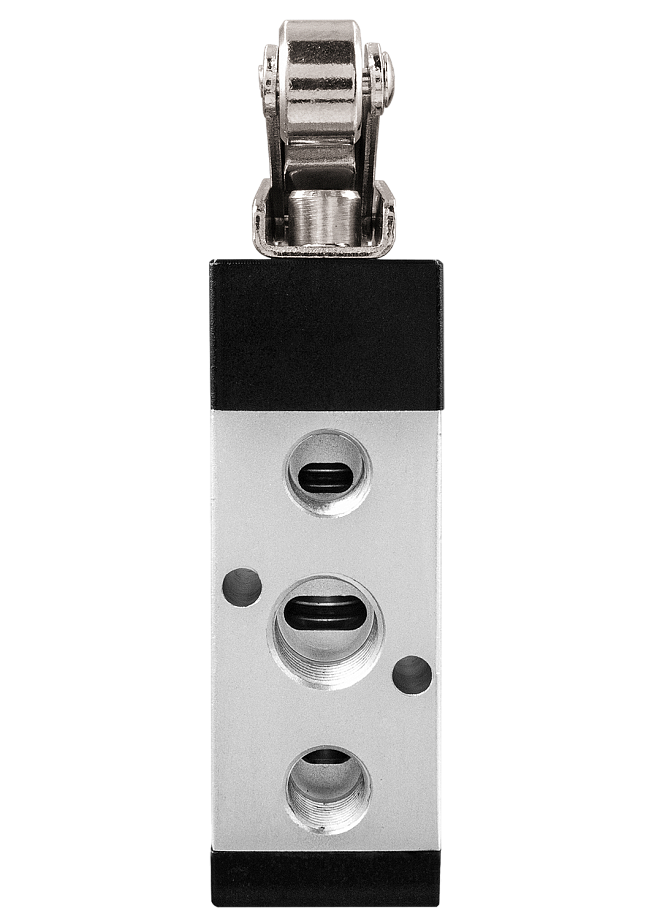

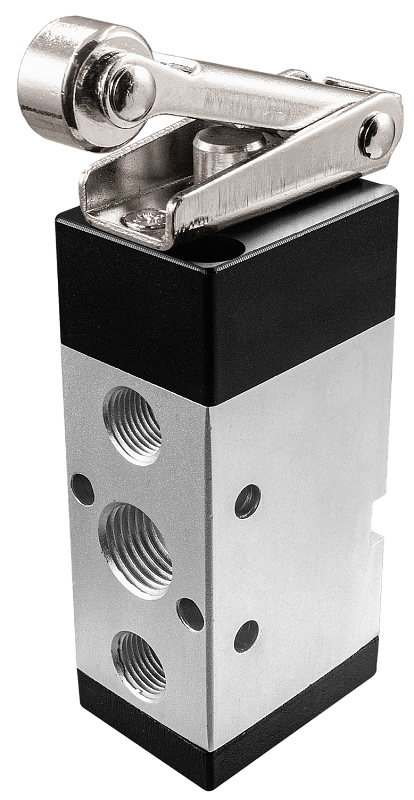

Пневмовыключатель конечный ПР522-К2

Арт: F07205

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 5/2 (5-линейная, 2-позиционная)
Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C

Является аналогом:

Производитель	Festo	EMC	SMC	Camozzi
Модель/серия	R	M	VFM350	Серия 1

В закладки

2 275 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пневмовыключатель конечный ПР522-К2 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейная, 2-позиционная)
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Габаритные размеры	110×56×26 мм

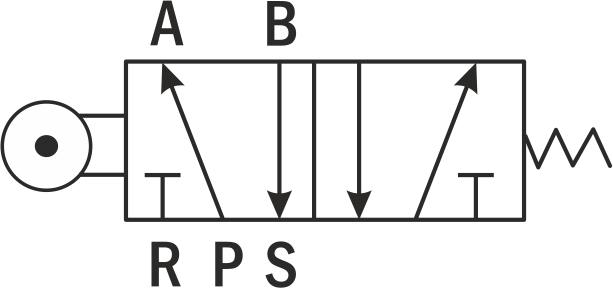

Пневматическая схема

Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р пере-ключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При сня-тии питания золотник под действием пружины возвращается в исходное положение.

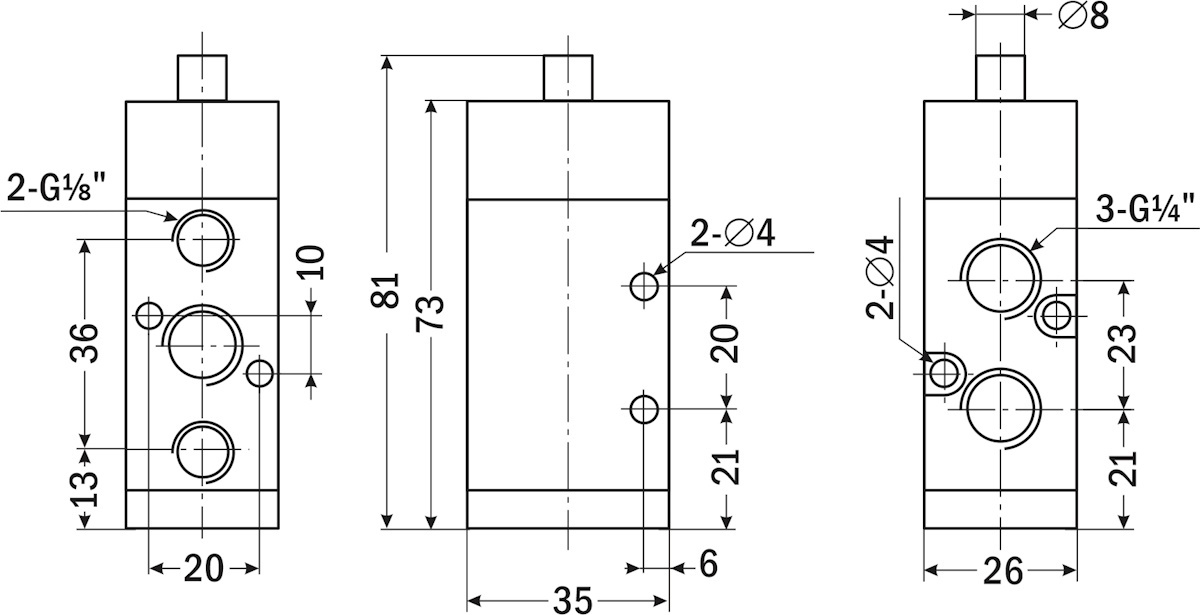

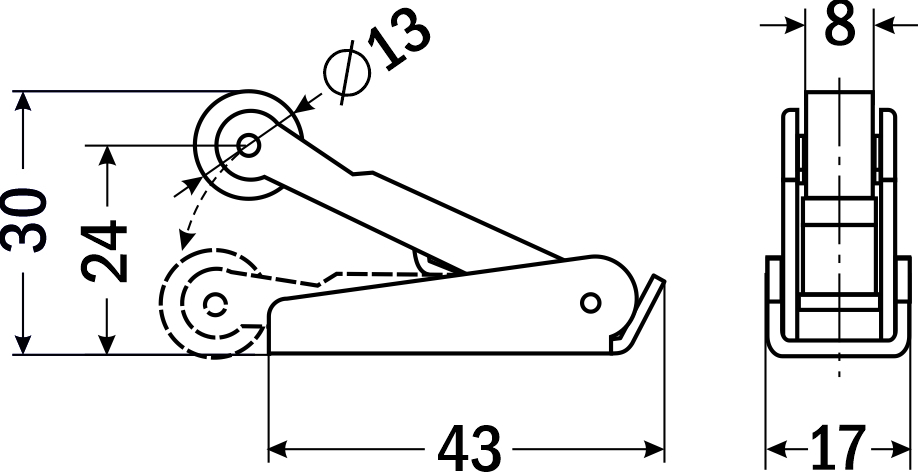

Габаритные размеры

Версия: 2022-12-22-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.39 Мб
