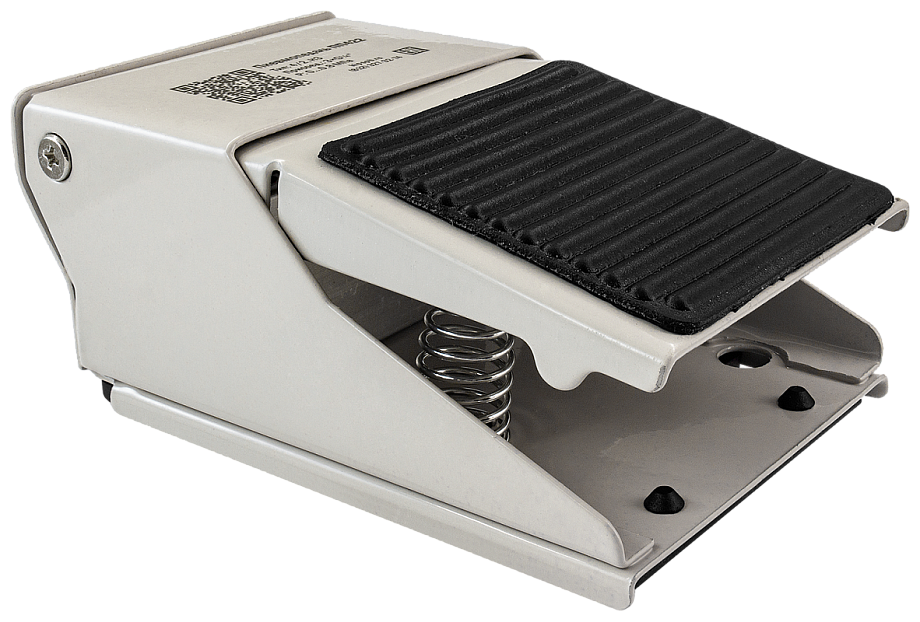

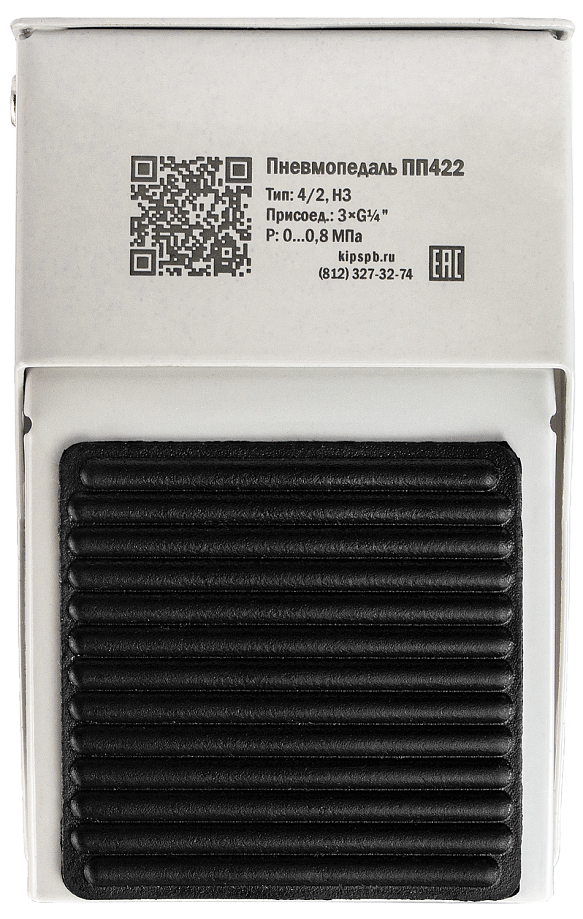

Пневмопедаль (Пневмопереключатель механический) ПП422

Арт: O97475

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Является аналогом:

Производитель	EMC
Модель/серия	F

В закладки

2 137 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пневмопедаль ПП422 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями

Технические характеристики:

Параметр	Значение
Тип распределителя	4/2 (4-линейный, 2-позиционный)
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)

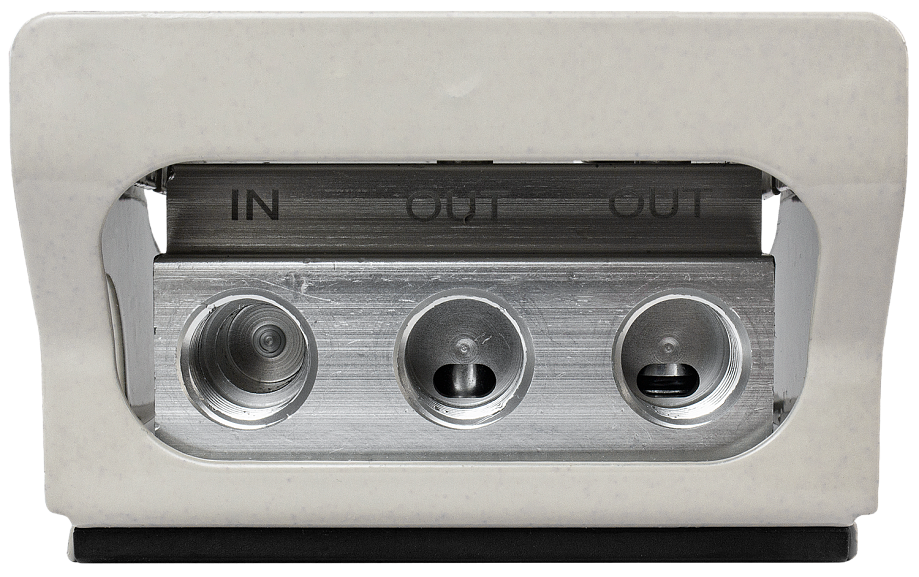

Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	−5…+80°C
Исполнение	С самовозвратом

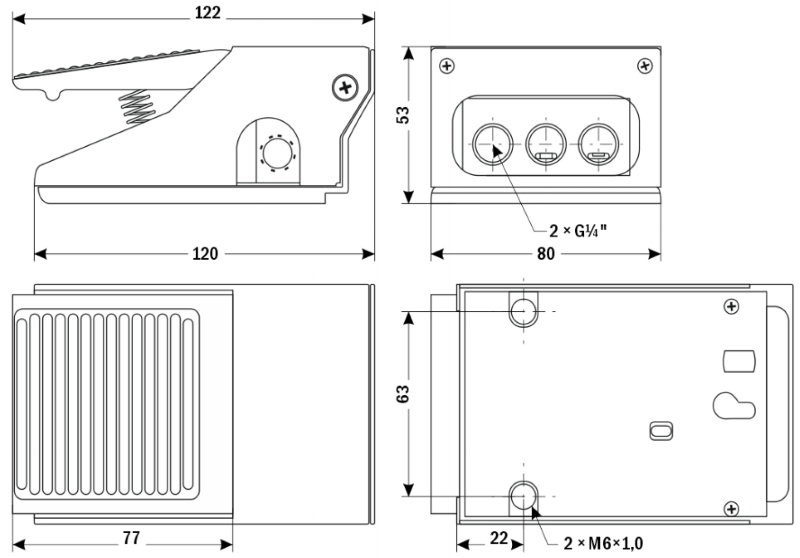

Габаритные размеры	53×80×122 мм
Вес	615 г

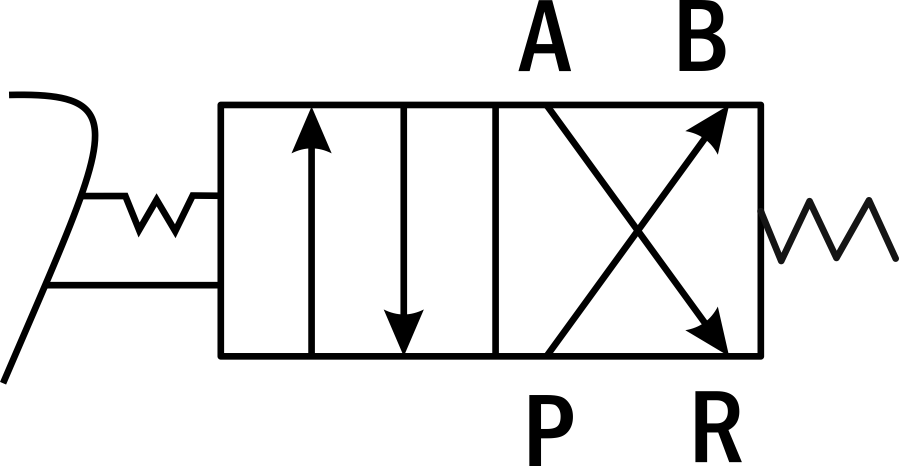

Пневматическая схема
Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа.

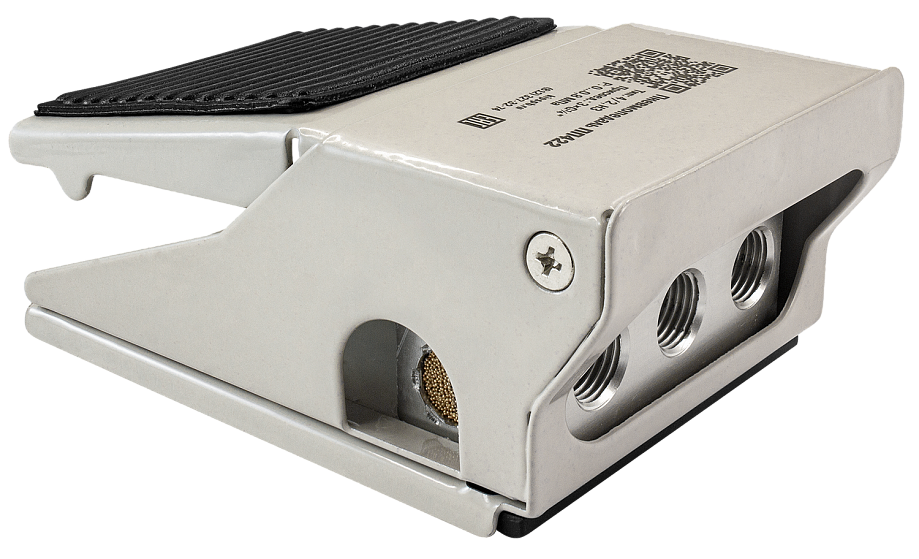

Описание прибора:Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП422, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 4/2 (4-линейная, 2-позиционная). Это означает, что она имеет 4 канала ввода-вывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника. Спускной порт оборудован глушителем.
В исходном положении воздух подается через порт питания Р на рабочий порт В, при этом рабочий порт А соединен с портом выхлопа R. При нажатии на педаль порт питания Р переключается на рабочий порт А, а рабочий порт В переключается на порт выхлопа R. Возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
