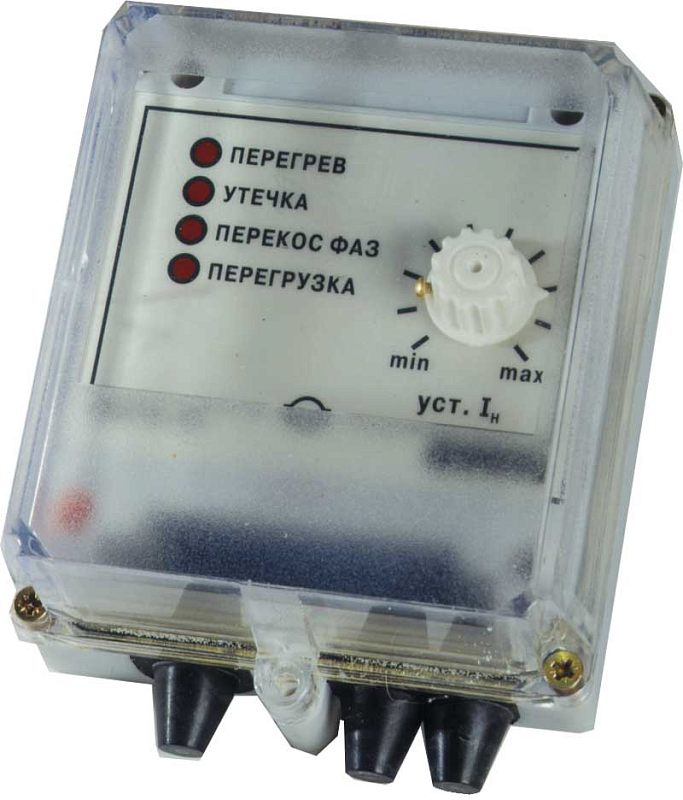

Прибор для защиты асинхронных электродвигателей путем отключения управляющего пускателя или контактора
Особенности:
Технические характеристики:
| Параметр
| Значение |
| Напряжение питания прибора
| 190...240 В |
| Потребляемая мощность
| Не более 5 Вт
|
| Мощность защищаемого электродвигателя
| 1,6...250 кВт
|
| Допустимый ток нагрузки на контактах встроенного электромагнитного реле
| 1,5(2,5) А при 220 В
|
| Время подготовки устройства к работе
| Не более 10 с |
| Максимальная длина линии между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом) | Не более 300 м |
| Максимальная длина линии между устройством и трансформаторными датчиками тока | Не более 15 м |
| Температура защитного отключения электродвигателя | 80...90°С |
| Время срабатывания устройства при обрыве фазы | 4...12 с |
| Время срабатывания устройства при перегрузке по току в 1,5 раза | 30...60 с |
| Время срабатывания устройства при перегрузке по току в 4 раза | 8...24 с |
| Тип корпуса | Настенный Н |

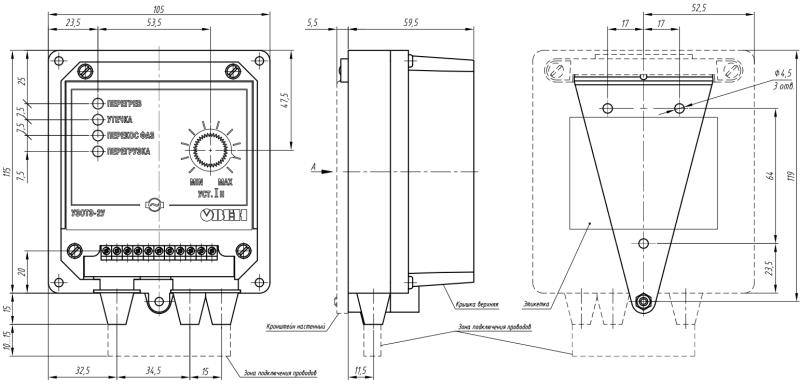

| Габаритные размеры корпуса | 130×105×65 мм |
| Степень защиты корпуса | IP44 |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +35°С) |
+5...+50°С
86...106,7 кПа 30...80%RH |
| Схема | Размер | Файл |
| Функциональная схема прибора | 0.41 Мб | |
| Схема подключения | 0.09 Мб |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 28.04.2013 | 0.35 Мб |
| Артикул | Описание | Срок поставки | Стоимость |
|---|---|---|---|
| L36150 | Причина уценки: 2001г., потёртости на корпусе | Со склада | 3478 руб. |
| L36151 | Причина уценки: 2003г., следы эксплуатации | Со склада | 3478 руб. |
Отзывы на этот товар пока отсутствуют.
