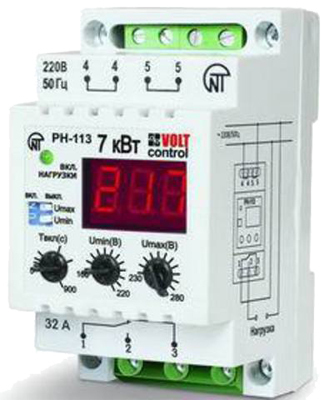

Реле напряжения РН-113

Арт: G89613

Прибор для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети

Максимальный коммутируемый ток: 32 А
Срабатывание по U_min: 160...220 В
Срабатывание по U_max: 230...280 В
Время автоматического повторного включения: 5...900 с
Монтаж: на DIN-рейку

В закладки

2 664 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети:

При мощности нагрузки до 7,0 кВт (до 32 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки
При мощности, превышающей 7,0 кВт (до 32 А), отключение производится магнитным пускателем соответствующей мощности (в комплект не входит), в разрыв питания катушки которого включены выходные контакты реле

РН-113 может работать в четырех независимых режимах:

Реле напряжения
Реле максимального напряжения
Реле минимального напряжения
Реле времени с задержкой на включение

РН-113 индицирует действующее значение входного напряжения и состояние выходного реле (включено/выключено)
Технические характеристики:

Параметр	Значение
Номинальное напряжение	220 В
Частота сети	48...52 Гц
Диапазон регулирования: - срабатывания по U_min - срабатывания по U_max - время автоматического повторного включения	160...220 В 230...280 В 5...900 с
Фиксированное время срабатывания по U_max	1 с
Фиксированная задержка отключения по U_min	12 с
Фиксированное время срабатывания при снижении напряжения более 50 В от уставки по U_min	0,2 с
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по U_max	0,2 с
Максимальный коммутируемый ток (активной нагрузки)	32 А
Точность определения порога срабатывания по напряжению	3 В
Минимальное напряжение, при котором сохраняется работоспособность	100 В
Максимальное напряжение, при котором сохраняется работоспособность	420 В
Гистерезис (коэффициент возврата по напряжению)	≥ 5 В
Диапазон рабочих температур	От −35 до +55°С
Температура хранения	От −45 до +70°С
Суммарный ток потребления от сети	До 15 мА
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А - под нагрузкой 5 А	≥ 100 тыс. раз ≥ 1 млн. раз
Габаритные размеры, (два модуля типа S)	35×92×65 мм
Масса	≤ 0,150 кг
Климатическое исполнение	УХЛ 3.1
Монтаж	На DIN-рейку 35 мм

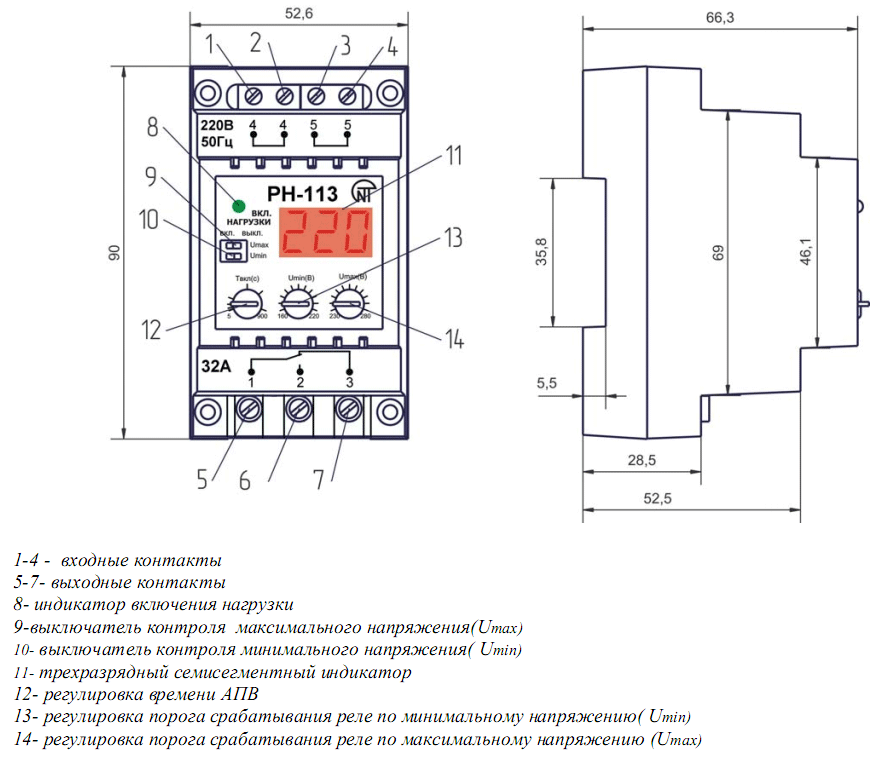

Лицевая панель и габаритные размеры
