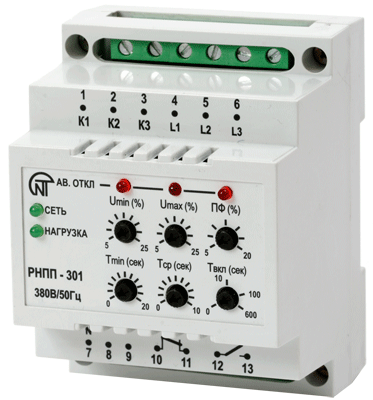

Реле напряжения РНПП-301

Арт: G89638

Реле напряжения, перекоса и последовательности фаз с возможностью выбора контроля по фазному или линейному напряжению

Диапазон регулирования по U_min и по U_max: 5...25% от номинального
Диапазон регулирования по перекосу фаз: 5...20%
Диапазон регулирования по T_min: 0...20 с
Диапазон регулирования по Т_ср.: 0...10 с
Диапазон регулирования по Т_вкл.: 0...600 с
Степень защиты: IP40 (прибор), IP20 (клеммник)
Монтаж: на DIN-рейку

В закладки

4 644 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле напряжения, перекоса и последовательности фаз РНПП-301
Особенности:

Контроль допустимого уровня действующего значения фазного/линейного напряжения (по выбору пользователя, см. ниже) с раздельными регулировками уставок по минимальному/максимальному напряжению
Контроль правильного чередования фаз и отсутствия их слипания
Контроль полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз
Контроль состояния силовых контактов магнитного пускателя до и после включения нагрузки
Отключение нагрузки 380 В/50 Гц путем размыкания цепи питания катушки магнитного пускателя (коммутации электрических цепей постоянного и переменного тока) при возникновении условий для срабатывания с заданным пользователем временем срабатывания (Т_ср)
Контроль качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заданным пользователем временем автоматического повторного включения (Т_вкл)
Индицирование всех видов аварий сетевого напряжения и непереключения силовых контактов магнитного пускателя

Характеристика выходных контактов 10-11, 12-13:

Коэффициент мощности	Макс. ток при U ∼250 В	Макс. мощн.	Макс. длит. доп. напр.	Макс. ток при U =30 В
Cos = 0,4 Cos = 1,0	3 А 5 А	2000 ВА	460 В	3 А

Технические характеристики:

Параметр	Значение
Номинальное фазное/линейное напряжение	220...380 В
Частота сети	45...55 Гц
Диапазон регулирования по U_min	5...25% от U_ном
Диапазон регулирования по U_max	5...25% от U_ном
Диапазон регулирования по перекосу фаз	5...20%
Диапазон регулирования по T_min	0...20 с
Диапазон регулирования по Т_ср	0...10 с
Диапазон регулирования по Т_вкл	0...600 с
Минимальное время срабатывания при достижении пороговых значений	0,1 с
Время готовности при подаче напряжения на реле	≤ 0,2 с
Гистерезис по напряжению (коэффициент возврата)	5...6 В
Погрешность определения порога срабатывания по напряжению	До 3 В
Погрешность определения перекоса фаз	≤ 1,5%
Напряжение, при котором сохраняется работоспособность	30...150% от U_ном
Потребляемая мощность (под нагрузкой)	≤ 3,0 ВА
Максимальный коммутируемый ток выходных контактов	5 А
Коммутационный ресурс выходных контактов: - под нагрузкой 5 А - под нагрузкой 1 А	≥ 100 тыс. раз ≥ 1 млн. раз
Степень защиты: - прибора - клеммника	P40 IP20
Климатическое исполнение	УЗ
Диапазон рабочих температур	−35...+55°С
Температура хранения	−45...+70°С
Вес	≤ 0,2 кг
Габаритные размеры (см. рис.)	Четыре модуля типа S
Монтаж	На стандартную DIN-рейку 35 мм
Положение в пространстве	Произвольное

Версия 2013-04-04-БАВ

Документация и схемы

Схема	Размер	Файл
Схема подключения	0.02 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	28.04.2013	0.18 Мб
