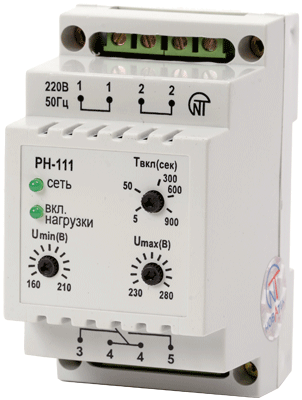

Реле напряжения РН-111

Реле напряжения РН-111 предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В/50 Гц любой мощности при недопустимых колебаниях напряжения в сети
Особенности:

• Наличие регулируемых в широком диапазоне уставок (U_max, U_min, время повторного включения)
• При срабатывании по U_min предусмотрена фиксир. временная задержка
• При глубоком понижении напряжения более 30 В от выставленной уставки по U_min предусмотрено ускорение срабатывания до 0,1 с
• Наличие индикации напряжения сети на входе и напряжения на выходе
• Коэффициент возврата (гистерезис) по отключению/включению как по U_max, так и по U_min не менее 5...6 В. Так, например, после срабатывания реле по снижению напряжения ниже U_min и отключения нагрузки, автоматическое повторное включение нагрузки произойдет после повышения напряжения на 5 В выше выставленного U_min с выдержкой времени, равной Т_вкл
• Крепление на стандартную DIN-рейку

Функциональная схема прибора:         Входными контактами «(1–1)–(2–2)» реле включается параллельно контролируемой сети. Для удобства монтажа входные контакты имеют спаренные клеммы, т.е. клеммы 1–1 являются одной точкой присоединения, а клеммы 2–2 – другой. На выходе реле имеет группу перекидных контактов 3–4–4–5 с общей точкой 4–4. Контакты 4–5 включаются в разрыв питания нагрузки. Если величина нагрузки не превышает 16 А (3,5 кВт), то контакты 4–5 включаются непосредственно в разрыв питания нагрузки, т. е. последовательно с нагрузкой. Если мощность нагрузки выше, то контакты 4–5 включаются в разрыв питания катушки магнитного пускателя соответствующей мощности, коммутирующим нагрузку. Контакты 3–4 используются в цепях управления и сигнализации, если это требуется.
 При срабатывании реле по факту недопустимого повышения/понижения напряжения, происходит отключение нагрузки размыканием ее питания непосредственно через размыкающие контакты 4–5 или размыканием этими же контактами питания катушки магнитного пускателя. После восстановления параметров напряжения происходит автоматическое включение нагрузки. Время, через которое произойдет автоматическое включение нагрузки (Т_вкл), задается пользователем.
 Для исключения излишнего срабатывания реле при незначительных и/или кратковременных посадках напряжения, предусмотрена фиксированная временная задержка при срабатывании по минимальному напряжению.
 В случае глубокого снижения напряжения (более чем на 30 В от выставленной уставки по минимальному напряжению) отключение происходит за 0,1 с.
Характеристика выходных контактов 4-5:

Коэффициент мощности	Макс. ток при напр. 250 В перем.	Макс. ток при напр. 30 В пост.	Макс. мощн. при замкнутых контактах	Макс. коммут. мощн.	Макс. напр. перем./пост
Cos = 0,4 Cos = 1	5 А 16 А	5 А	5000 ВА	4000 ВА	380 В/150 В

 Перед включением в сеть необходимо выставить с помощью выведенных на лицевую панель ручек потенциометров значения максимального и минимального напряжения, при котором должно срабатывать реле, а также время автоматического повторного включения в зависимости от того, какой прибор будет защищать реле (кондиционеры, холодильники и другие компрессорные приборы допускают повторное включение не менее чем через 3...4 мин., другие приборы – согласно их инструкциям по эксплуатации). Регулируемые уставки выставляются потребителем. Рекомендуется выставлять уставки до включения в сеть.
 При включении в сеть нагрузка включается с задержкой времени, равной времени повторного включения, выставленного потенциометром Т_вкл.
 Реле имеет световую индикацию наличия напряжения в сети (зеленый светодиод «Сеть»), т. е. на входе, и наличия напряжения на защищаемом приборе (зеленый светодиод «Вкл. нагрузки», гаснет при срабатывании реле).
 Реле включает нагрузку с выдержкой времени, равной времени автоматического повторного включения (регулировка «Т_вкл»).

Технические характеристики:

Параметр	Значение
Номинальное напряжение	220 В
Частота сети	45...50 Гц
Диапазон регулирования: - срабатывания по Umin - срабатывания по Umax - время автоматического повторного включения	160...210 В 230...280 В 5...250 с
Фиксированное время срабатывания по Umax	0,1 с
Фиксированная задержка отключения по Umin	12 с
Фиксированное время срабатывания при снижен. напр. более 30 В от уставки по Umin	0,1 с
Максимальный коммутируемый ток	Не более 16 А
Погрешность определения порога срабатывания по U	До 3
Напряжение, при котором сохраняется работоспособность	400 В
Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность	450 В
Гистерезис (коэф. возврата по напряжению)	Не менее 5...6 В
Диапазон рабочих температур	−35...+55°С
Температура хранения	−45...+70°С
Суммарный ток потребления от сети	До 15 мА
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А - под нагрузкой 5 А	Не менее 100 тыс раз Не менее 1 млн раз
Габаритные размеры	52×88×65 мм
Масса	Не более 150 г
Монтаж	На DIN-рейку 35 мм
Климатическое исполнение	УХЛ 4

* Диапазоны уставок срабатывания и их фиксированные значения могут быть изменены по желанию заказчика

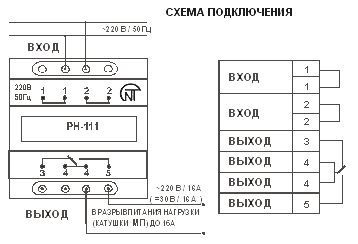

Схема подключения
