Блок управления нагревом с регулировкой мощности

Блок управления нагревом с регулировкой мощности предназначен для управления температурным режимом в однофазных электрических печах мощностью до 6 кВт. В блоке предусмотрена возможность ручной регулировки выходной мощности (способ регулирования – фазоимпульсный или числом полупериодов) с контролем тока по встроенному амперметру

Напряжение питания: ~220В, 50 Гц
Количество фаз: 1
Исполнение: IP55
Габаритные размеры (В×Ш×Г): 500×400×210 мм

Дата реализации: Февраль 2006 г.

11 800 руб. Доставка по России
Оплата

Описание
Отзывы (0)

Напряжение питания: ~220В, 50 Гц
Количество фаз: 1
Исполнение: IP55
Габаритные размеры (В×Ш×Г): 500×400×210 мм

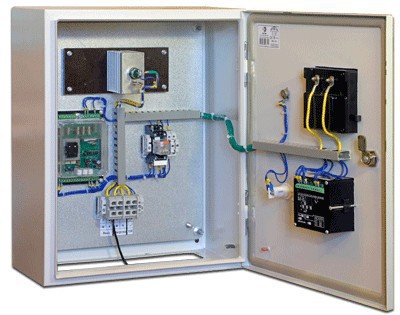

Состав блока:

Измеритель-регулятор технологический ТРМ1, производящий измерение температуры в рабочей зоне и выдающий командный сигнал на включение нагревателей
Блок управления симисторами и тиристорамиБУСТ, осуществляющий включение и отключение нагрузки по команде измерителя-регулятора, а также регулирование выходной мощности одним из двух способов (фазоимпульсным или числом полупериодов)

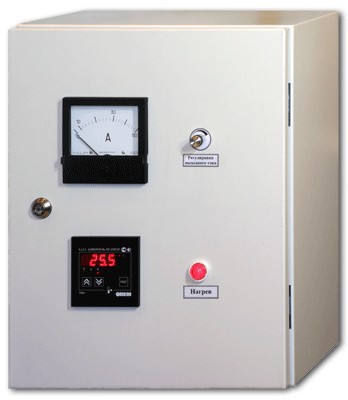

Измеритель-регулятор технологический ТРМ1
Амперметр контроля выходного тока со шкалой 0...50А
Переменный резистор регулировки выходного тока
Лампа индикации включения нагрузки
Клеммы подключения внешних цепей
Выходной симистор на радиаторе
Предохранители защиты цепей управления
Промежуточные устройства коммутации

Технические характеристики:

Параметр	Значение
Напряжение питания	~220В, 50 Гц
Количество фаз	1
Максимальная коммутируемая мощность	6 кВт
Тип измерительного датчика	Термопара
Исполнение	IP55
Габаритные размеры (В×Ш×Г)	500×400×210 мм

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	29.04.2013	0.56 Мб
