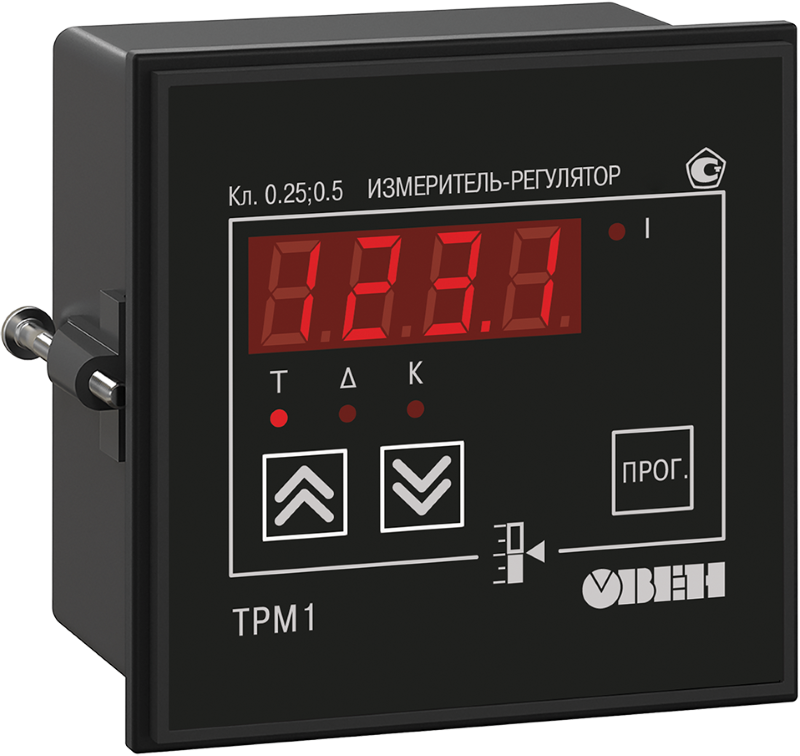

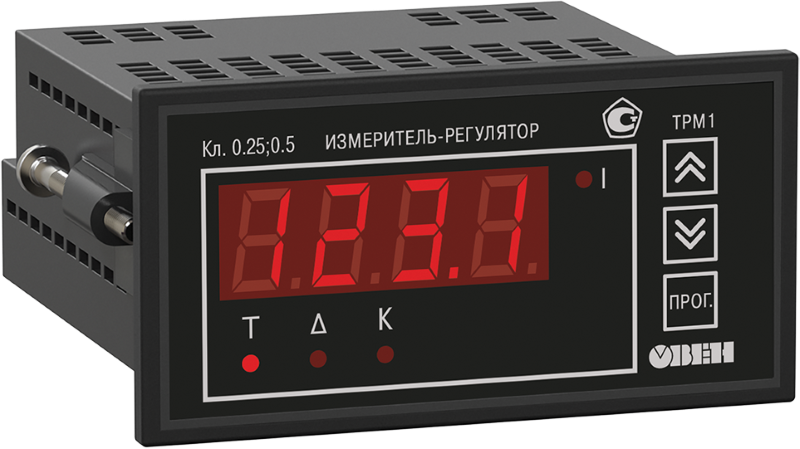

Измеритель-регулятор ОВЕН ТРМ1

Прибор для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Количество универсальных входов: 1
Погрешность: ±0,25%
Встроенный источник питания 24 В для питания активных датчиков или других низковольтных цепей АСУ
Монтаж: на стену, на DIN-рейку (стандарт 4S), в щит
Госреестр № 17023-08

В закладки

от 3 324 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Оплата
Перейти к сравнению

Описание

Конфигуратор
Все со склада (5)
Все модификации (33)
Отзывы (0)

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)
Особенности:

Двухпозиционное или аналоговое П-регулирование входной величины
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
Программирование кнопками на лицевой панели прибора
Сохранение настроек при отключении питания
Защита настроек от несанкционированных изменений
ВНИМАНИЕ! По специальному заказу ТРМ1 выпускается с увеличенным диапазоном температур (−40...50 °C), при заказе такого ТРМ1 необходимо уточнить это требование (выпускается только в настенном корпусе и только с релейным выходом)

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	1
Время опроса входа: - для термопреобразователей сопротивления - для других датчиков	не более 0,8 с не более 0,4 с
Предел основной приведенной погрешности измерения: - для термоэлектрических преобразователей - для других датчиков	±0,5% ±0,25%
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей	=24 ± 2,4 В
Максимально допустимый ток источника питания	80 мА
Условия эксплуатации: - окружающая температура - атмосферное давление - относительная влажность воздуха	–20...50°C 84...106,7 кПа 30...80%RH (при 35°С и ниже без конденсации влаги)
Защита - щитовые (Щ1, Щ2) - настенный (Н) - на DIN-рейку	IP54 (со стороны передней панели) IP44 IP20
Монтаж	на стену, на DIN-рейку (стандарт 4S), в щит

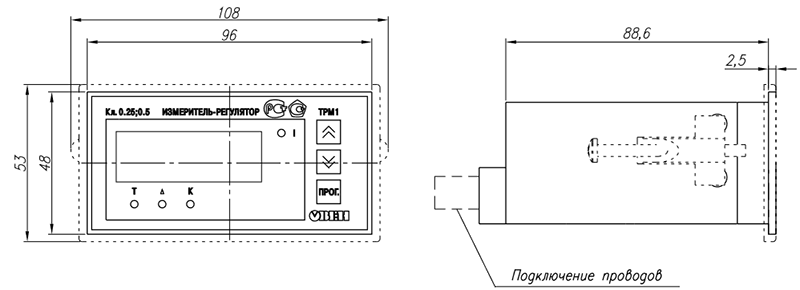

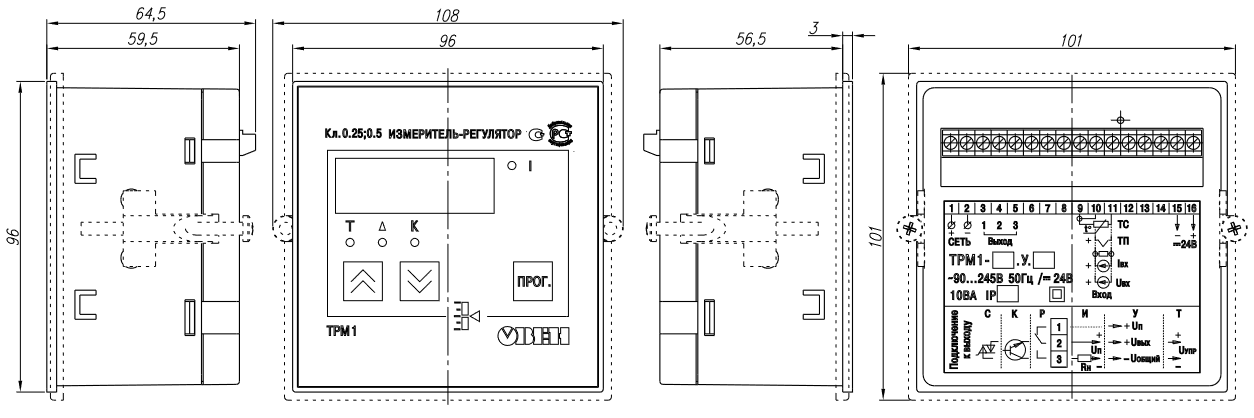

Габаритные размеры - щитовой Щ1 - щитовой Щ2 - настенный Н - на DIN-рейку	96×96×65 мм 96×48×100 мм 130×105×65 мм 90×72×58 мм

Характеристики выходных устройств:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	~8 А, 220 В 50...60 Гц, cos > 0,4
К	Транзисторная оптопара структуры n–p–n типа	400 мА при =60 В
С	Симисторная оптопара	50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
С3	Три симисторные оптопары для управления трехфазной нагрузкой	550 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 100…800 Ом, напряжение питания =12...30 В
У	Цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания =16...30 В
Т	Выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 25 мА

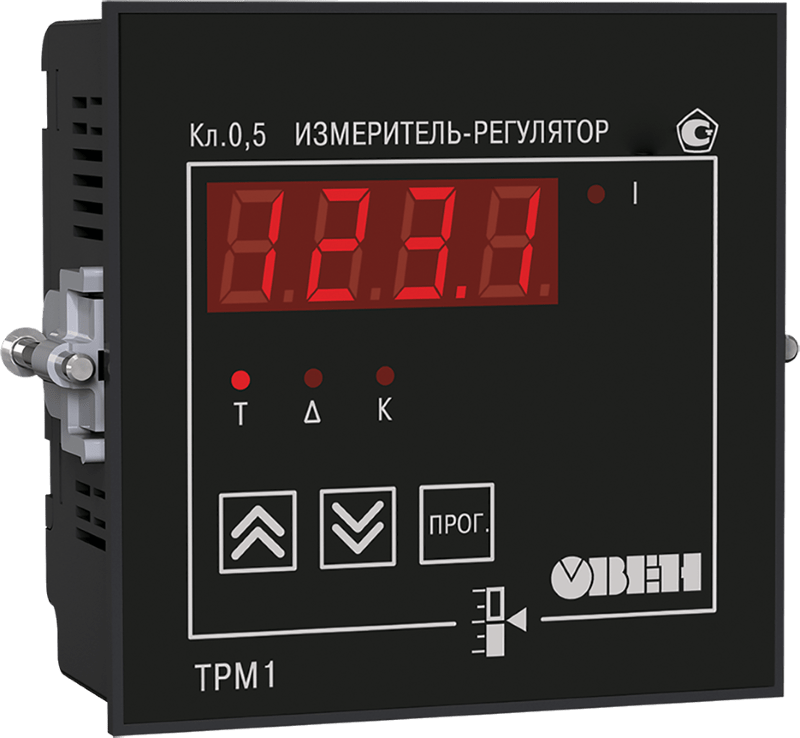

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ1 в корпусе Щ11.
Новый ОВЕН ТРМ1-Щ11 полностью повторяет функции выпускаемых ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1 В, −50...50 мВ) период опроса входа составляет 0,1 с. Это позволяет использовать ТРМ1 для измерения высокодинамичных видов сигналов, например, давления
Съемный клеммник. Новый корпус прибора Щ11 имеет съемный клеммник, что существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т. д.
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В)

Версия: 2013-10-04-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.99 Мб
Руководство по эксплуатации (корпус Щ11)	28.06.2013	0.73 Мб
Разрешение ТРМ1	25.06.2011	0.48 Мб
Сертификат средств измерений ТРМ1 (Россия)	25.06.2011	0.27 Мб
Сертификат средств измерений ТРМ1 (Украина)	25.06.2011	0.7 Мб
Сертификат средств измерений ТРМ1 (Беларусь)	25.06.2011	0.42 Мб
Сертификат средств измерений ТРМ1 (Казахстан)	25.06.2011	0.23 Мб

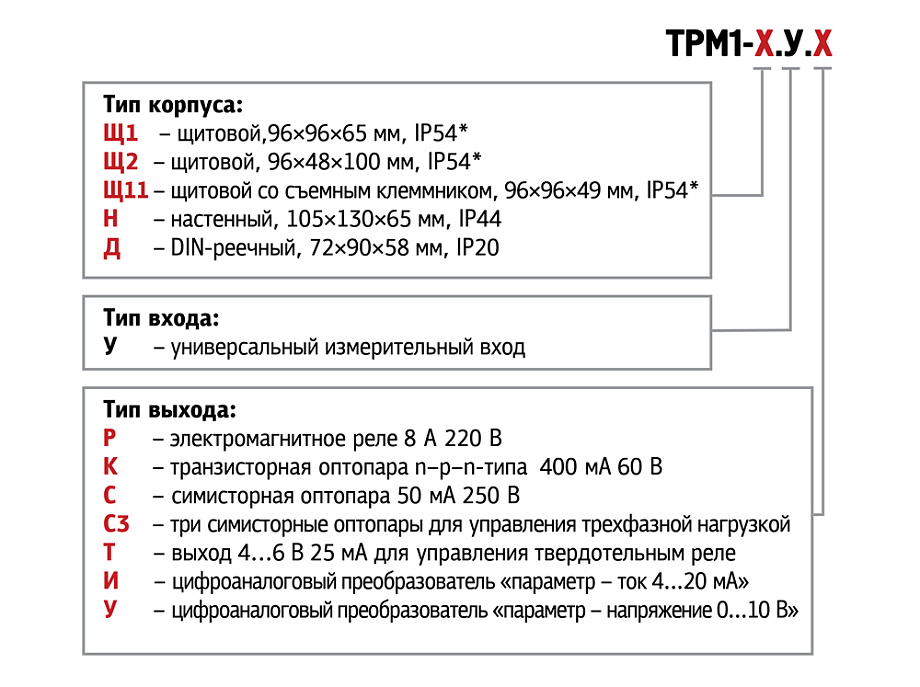

Артикул	Корпус	Выход	Срок поставки	Стоимость
Д Н Щ1 Щ2 Щ11	И К Р С С3 Т У

Артикул	Модель	Корпус	Выход	Срок поставки	Стоимость

Артикул	Модель	Корпус	Выход	Срок поставки	Стоимость
D01761	ТРМ1-Д.У.Р	Д	Р	Со склада	3324 руб. – +
D01762	ТРМ1-Н.У.Р	Н	Р	Со склада	3324 руб. – +
D01763	ТРМ1-Щ1.У.Р	Щ1	Р	Со склада	3324 руб. – +
D01764	ТРМ1-Щ2.У.Р	Щ2	Р	Со склада	3324 руб. – +
D01765	ТРМ1-Щ11.У.Р	Щ11	Р	Со склада	3324 руб. – +

Артикул	Модель	Корпус	Выход	Срок поставки	Стоимость
