Соленоидный клапан (электромагнитный) AR-RMF-Z

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 15...80 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G½"... G3"
Импульсный клапан мембранного типа для систем пылеудаления

Является аналогом:

Производитель	TORK	ASCO
Модель/серия	T-P	Серия 215

В закладки

от 2 826 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-RMF-Z предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая пропускная способность благодаря угловой конструкции
Аналог клапанов GOYEN

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		15...80 мм
Присоединение		Резьбовое G½"... G3"
Катушка		SB461, SB050, SB254, SB255, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность		SB461: 25 ВА (АС), 20 Вт (DC) SB050: 12 ВА (АС), 12 Вт (DC) SB254: 20 ВА (АС), 21 Вт (DC) SB255: 28 ВА (АС), 30 Вт (DC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, г

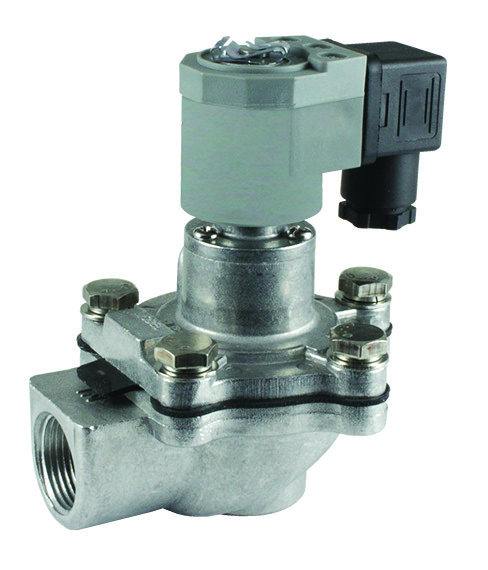

AR-RMF-Z-15M GAN	15	15	12	½"	0,3	0,8	SB461	630
AR-RMF-Z-20M GAN	20	20		¾"			SB461	670
AR-RMF-Z-20A GAN				¾"			SB050	760
AR-RMF-Z-20P GAN				¾"			SB461	750
AR-RMF-Z-20 GAN				¾"			SB254	690

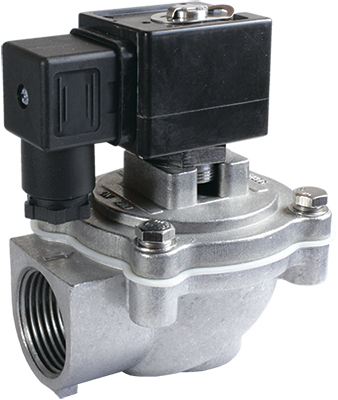

AR-RMF-Z-25 GAN	25	25		1"			SB254	650
AR-RMF-Z-35P GAN	40	35	29	1½''			SB461	1020
AR-RMF-Z-40S GAN	40	40	48	1½''			SB255	1500
AR-RMF-Z-50S GAN	50	50	48	2''			SB461	2860
AR-RMF-Z-62S GAN	65	62	68	2½"			SB461	3400
AR-RMF-Z-76S GAN	80	76	100	3"			SB461	3630

Расшифровка обозначения на примере клапана AR-RMF-Z-15M GAN:
AR-RMF-Z – модель клапана.
15М – модификация клапана.
X – присоединение: G – трубная резьба.
Y – материал корпуса: A – алюминий.
Z – материал уплотнения: N – NBR.

Габаритные размеры

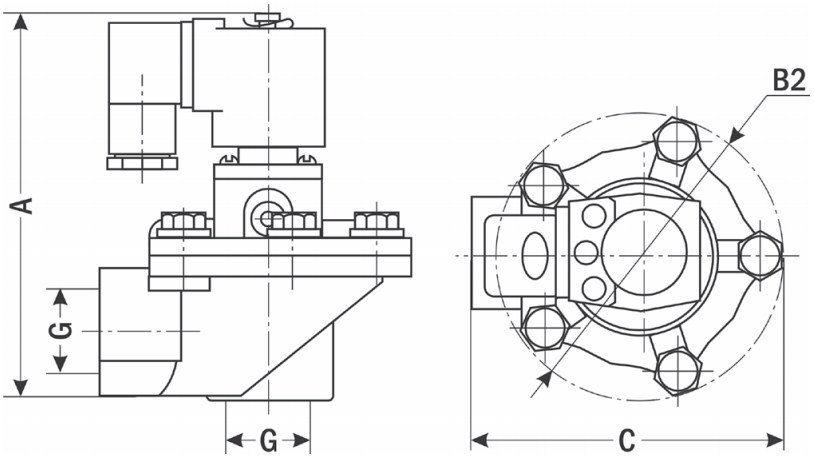

AR-RMF-Z-15M, -20M

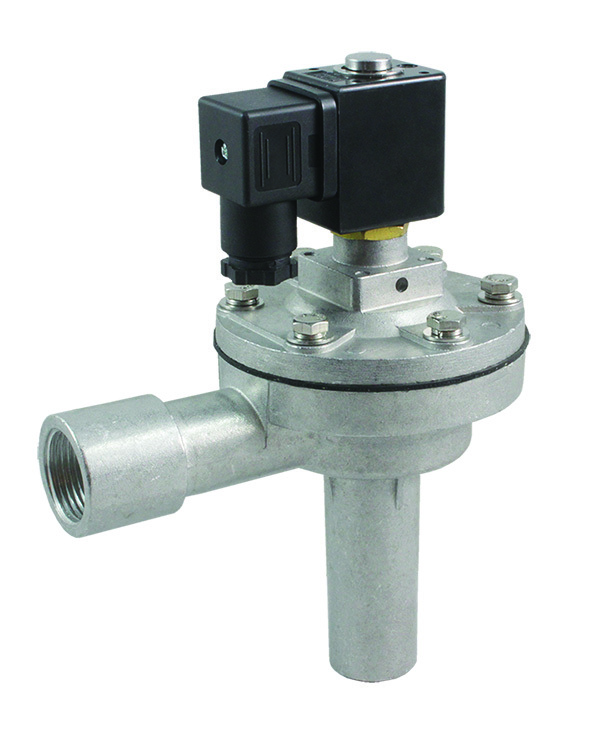

AR-RMF-Z-20A

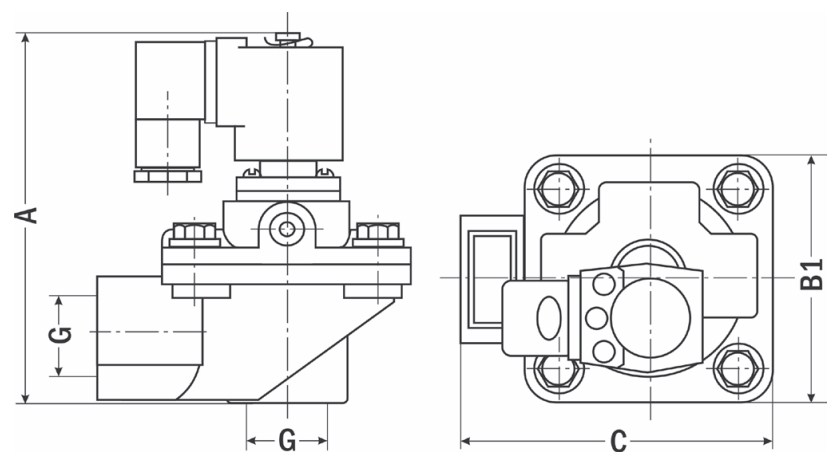

AR-RMF-Z-20P

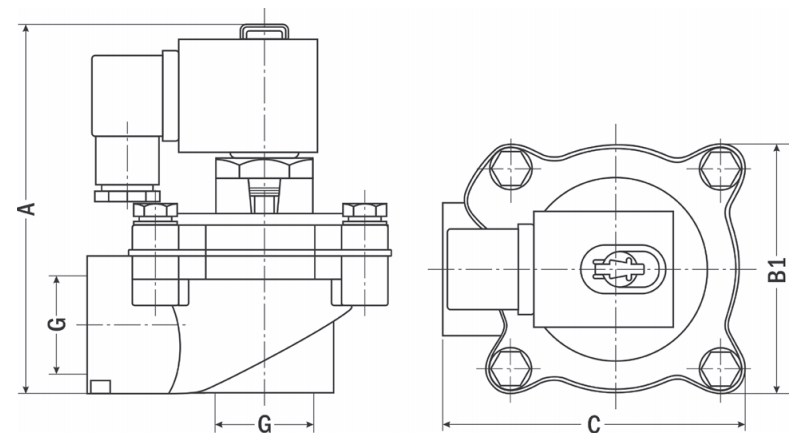

AR-RMF-Z-20, -25

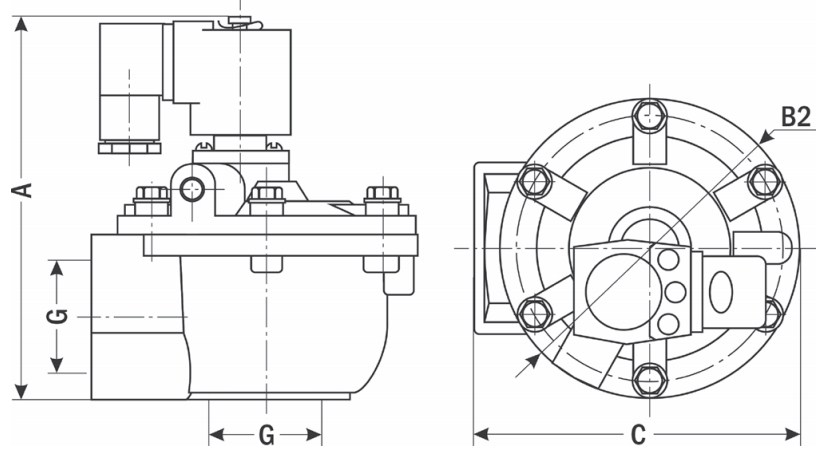

AR-RMF-Z-35P

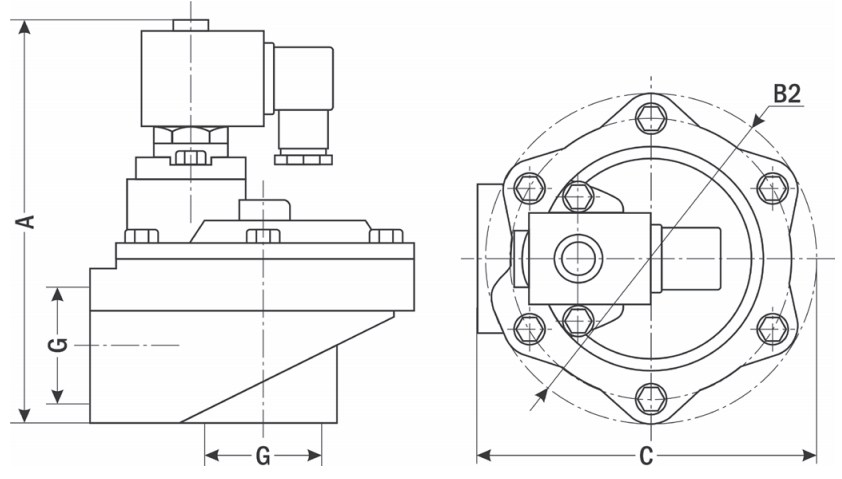

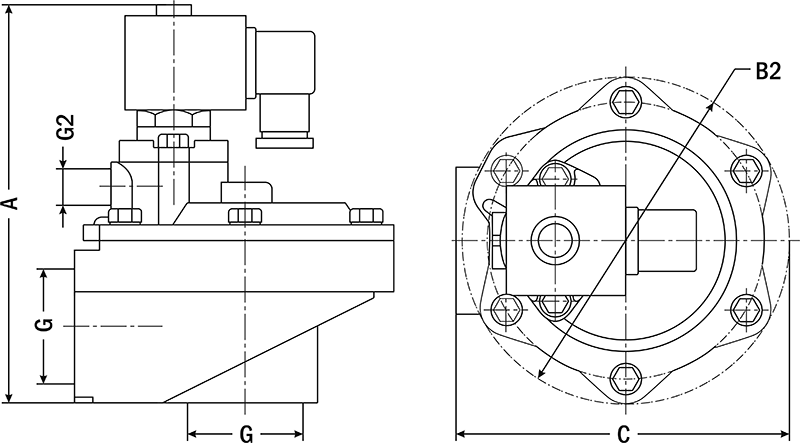

AR-RMF-Z-40S

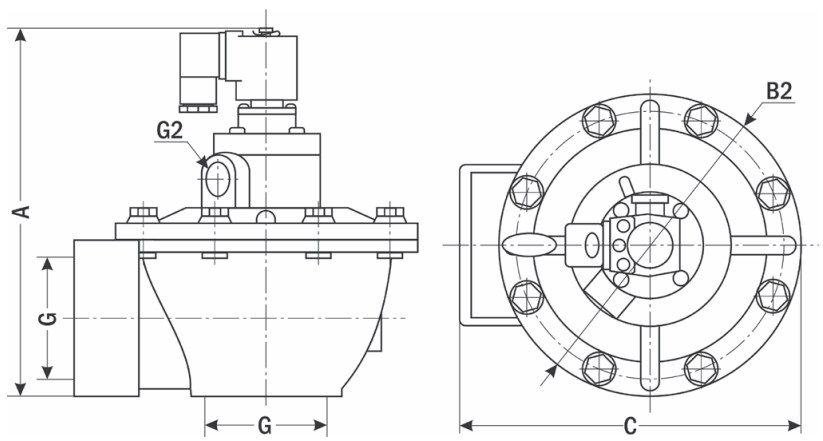

AR-RMF-Z-50S, -62S, -76S

Размер, мм	15M	20M	20P	20	25	35P	40S	50S	62S	76S
A	125	125	124	110	110	142	162	202	222	245
B1	–	–	83	75	75	–	–	–	–	–
B2	83	93	–	–	–	111	136	184	185	200
C	103	102	105	91	91	120	139	205	210	230
G	½"	¾"	¾"	¾"	1"	1½"	1½"	2"	2½"	3"
G2	–	–	–	–	–	–	⅜"	⅜"	⅜"	½"

Версия: 2023-07-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.07.2023	1.47 Мб

Артикул	Модель	Питание, В	Срок поставки	Стоимость
AR-RMF-Z-15M AR-RMF-Z-20M AR-RMF-Z-20A AR-RMF-Z-20P AR-RMF-Z-20 AR-RMF-Z-25 AR-RMF-Z-35P AR-RMF-Z-40S AR-RMF-Z-50S AR-RMF-Z-62S AR-RMF-Z-76S	~220 ~24 =24 =12 ~110

Артикул	Модель	Модель	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Модель	Питание, В	Срок поставки	Стоимость
G86167	AR-RMF-Z-25	AR-RMF-Z-25	~220	Со склада	3107 руб. – +
G86178	AR-RMF-Z-25	AR-RMF-Z-25	~24	Со склада	3207 руб. – +
G86189	AR-RMF-Z-25	AR-RMF-Z-25	=24	Со склада	3207 руб. – +
G86200	AR-RMF-Z-25	AR-RMF-Z-25	=12	Со склада	3207 руб. – +
G86211	AR-RMF-Z-25	AR-RMF-Z-25	~110	Со склада	3207 руб. – +

Артикул	Модель	Модель	Питание, В	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
