Устройство управления задвижками ОВЕН ПКП1
Прибор ОВЕН ПКП1 предназначен для управления и контроля работой задвижек и затворов, для защиты их механизмов и электроприводов при заклинивании без применения концевых выключателей
- Автоматическая остановка электропривода при достижении задвижкой крайнего положения без применения концевых выключателей
- Контроль положения задвижки по времени ее перемещения и току, потребляемому электродвигателем или по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки
- Индикация текущего положения задвижки в процентах
x
Способы оплаты
Прибор ОВЕН ПКП1 предназначен для управления и контроля работой задвижек и затворов, для защиты их механизмов и электроприводов при заклинивании без применения концевых выключателей
Особенности:
Особенности:
- Выключение управления приводом с выдачей сигнала «Авария» при заклинивании задвижек или проскальзывании механизмов электропривода
- Сохранение информации о положении задвижки при обесточивании
- Регистрация положения задвижки при установке модуля с токовым выходом 4...20 мА или регистрация положения задвижки и управление приводом при установке модуля интерфейса RS-485 для связи прибора с компьютером
| Параметр
| Значение
|
| Номинальное напряжение питания
| ~220 В |
| Тип датчика:
- ПКП1Т - ПКП1И |
Трансформатор тока N (5 A) (см. ГОСТ 7746-89) Геркон, датчик Холла, активный датчик |
| Контроль перемещения задвижки:
- ПКП1Т - ПКП1И |
По времени (5...999,9 с) По числу импульсов (до 9999 с) |
| Время задержки срабатывания по току
| 0,1...10 с |
| Максимально допустимый ток нагрузки при ~220 В, cos φ > 0,4:
- ЭМ-реле управления привода - ЭМ-реле сигнализации состояний |
3 А 3 А |
| Дополнительный модуль | С токовым выходом 4...20 мА или
интерфейс RS-485 |
| Количество разрядов индикации
| 4
|
| Габаритные размеры и степень пылевлагозащиты корпуса

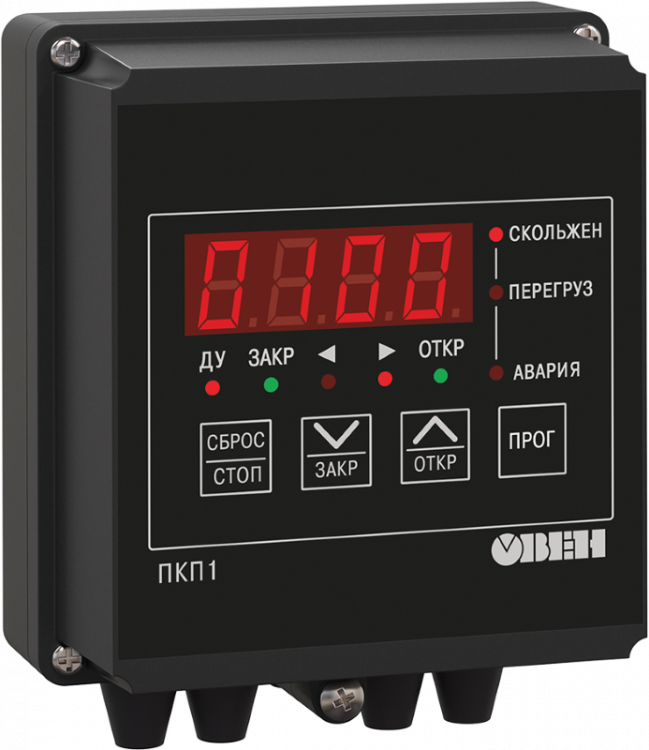

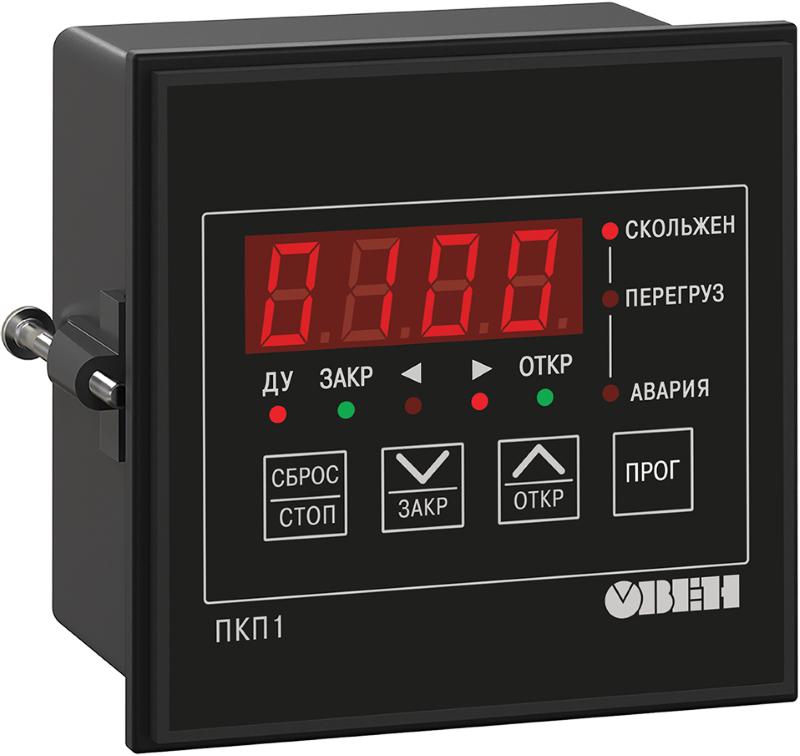

- Настенный Н - Щитовой Щ1 |
130×105×65 мм, IP44 96×96×70 мм, IP54 (со стороны передней панели) |
| Условия эксплуатации:
- окружающая температура - атмосферное давление - относительная влажность воздуха при +35°С и ниже без конденсации влаги |
+1...+50°C 84...106,7 кПа ≤ 80%RH |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 2.21 Мб |  |
| Сертификат соответствия для ПКП1И | 28.07.2011 | 0.66 Мб |  |
| Сертификат соответствия для ПКП1Т | 28.07.2011 | 0.66 Мб | |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Тип датчика
|
Тип корпуса
|
Дополнительный выход
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Тип датчика
|
Тип корпуса
|
Дополнительный выход
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| F90149 | ПКП1И-Щ1.I | 1И | Щ1 | 4...20 мА | 2...4 недели | 21264 руб. |
| F90150 | ПКП1Т-Щ1.I | 1Т | Щ1 | 4...20 мА | 2...4 недели | 21264 руб. |
| F90151 | ПКП1И-Н.I | 1И | Н | 4...20 мА | 2...4 недели | 21264 руб. |
| F90152 | ПКП1Т-Н.I | 1Т | Н | 4...20 мА | 2...4 недели | 21264 руб. |
| F90153 | ПКП1И-Щ1 | 1И | Щ1 | нет | 2...4 недели | 21264 руб. |
| F90154 | ПКП1Т-Щ1 | 1Т | Щ1 | нет | 2...4 недели | 21264 руб. |
| F90155 | ПКП1И-Н | 1И | Н | нет | 2...4 недели | 21264 руб. |
| F90156 | ПКП1Т-Н | 1Т | Н | нет | 2...4 недели | 21264 руб. |
