Автоматизация управления насосной станцией

Исполнение: IP54
Габаритные размеры (В×Ш×Г): 400×500×210 мм

₽

Доставка по России
Оплата

Описание
Отзывы (0)

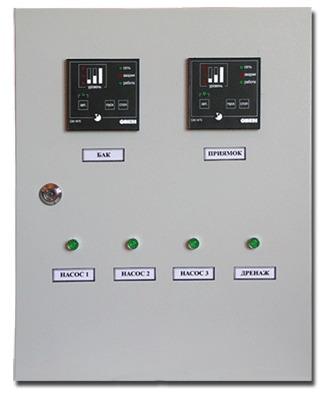

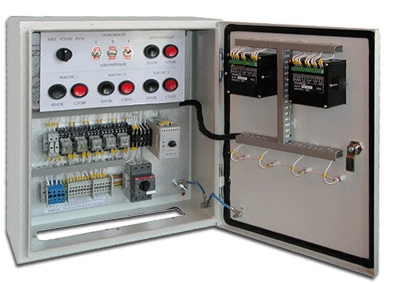

Блок предназначен для автоматизации управления насосной станцией, состоящих из трех насосов, оснащенных своими пускателями, тепловыми реле защиты и автоматическими выключателями; один дренажный насос без устройств управления и защиты. Для обеспечения контроля уровня жидкости используется сигнализатор уровня с дистанционным управлением ОВЕН САУ-М7Е.

Принцип работы:В автоматическом режиме при достижении уровнем воды отметки «верхний уровень» будет включаться основной насос и откачивать воду до отметки «минимальный уровень». Если основной насос не справится и вода достигнет отметки «аварийный уровень», то включится реле времени. По истечении времени, если сигнал «аварийный уровень» не снят, то запустится аварийный насос, и оба насоса будут откачивать воду до отметки «минимальный уровень», после чего отключатся.

Дренажный насос работает по своим датчикам уровня, расположенным в приямке, и включается при достижении уровнем воды верхней отметки и откачивает ее до нижней.
В ручном режиме все насосы равноправны и управляются оператором от кнопок «ПУСК», «СТОП». Контроль уровня в этом режиме не осуществляется. В режиме «стоп» управление насосами блокировано.
Дренажный насос оснащается магнитным пускателем, автоматом защиты от токов КЗ и тепловой защитой.
По желанию заказчика можно доукомплектовать шкаф управления системой аварийной сигнализации (световой и звуковой). Которая может контролировать срабатывание защиты насосов (дополнительно: аварийное превышение уровня воды в приямке).

Технические характеристики:

Параметр	Значение
Исполнение	IP54
Габаритные размеры (В×Ш×Г)	400×500×210 мм
