Шкаф автоматического управления котлом

Шкаф автоматического управления котлом предназначен для мониторинга, регулирования и архивирования температуры в котле подогрева воды за счет управления шнеком подачи и вентилятором поддува

Напряжение питания: ~380 В
Количество фаз: 3
Максимальный ток нагрузки: 32 А
Исполнение: IP54
Габаритные размеры: 660×510×230 мм

Дата реализации: Июнь 2016 г.

78 900 руб. Доставка по России
Оплата

Описание
Отзывы (0)

Шкаф автоматического управления котлом (далее «блок») предназначен для мониторинга, регулирования и архивирования температуры в котле подогрева воды за счет управления шнеком подачи и вентилятором поддува

Устройство и принцип действия:

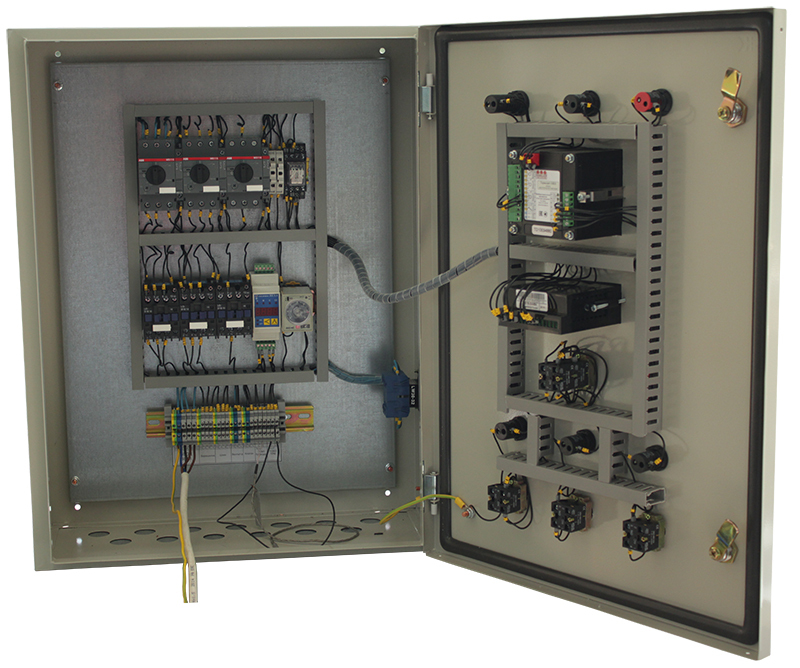

К блоку подводится 3-х фазное питание, нейтраль и заземление. Общее питание подается через кулачковый выключатель.
Регулирование температуру осуществляется регулятором-самописцем Термодат-16К6, который имеет возможность вести запись температурного режима с последующим изъятием архива из его памяти через USB на flash-носитель. Для измерения температуры к Термодату подключается термосопротивление дТС. Температура нагрева выводится на лицевой части блока.

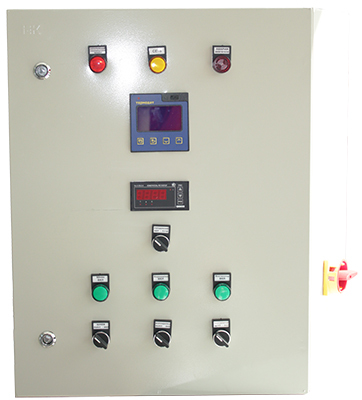

На лицевой части блока находится индикатор наличия напряжения в сети (желтая лампа) и индикаторы состояния (вкл. или выкл.) двигателей ворошилки, шнека и вентилятора (зеленые лампы). Так же, на лицевой части блока находится индикаторы аварий: красная лампа сигнализирует о повышенной температуре оголовка шнека и о включении пожарного клапана, мигающая лампа с зуммером сигнализирует о неисправности двигателя/двигателей (срабатывает мотор-автомат).
ТРМ1 индицирует температуру оголовка шнека и выдает аварийный сигнал с включением клапана.
Также на дверце располагаются переключатели принудительного отключения регулирования и ручного управления двигателями.

Технические характеристики:

Параметр	Значение
Напряжение питания	~380 В
Количество фаз	3
Максимальный ток нагрузки	32 А
Исполнение	IP54
Габаритные размеры	660×510×230 мм

Версия: 2016-06-22-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2016	0.04 Мб
