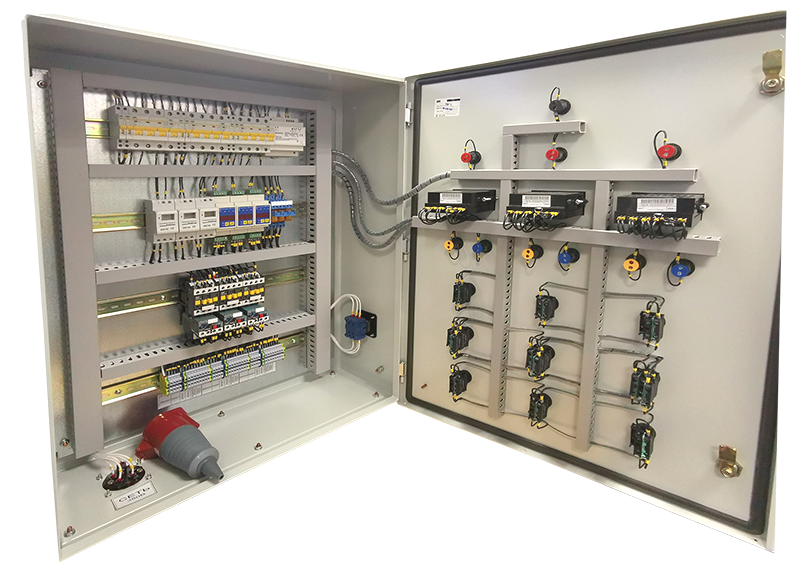

Блок управления тремя фильтрами очистки ФАПС 250 в комплекте с шестью датчиками давления ПД100

Описание работы системы автоматики:Датчики давления измеряют значение давлений и передают информацию в процессор. Постепенно при загрязнении фильтроэлемента давление на датчике Е2 уменьшается. После достижения заданного перепада давления (0.3 атмосферы)  САУ подаёт сигнал на открытие электромагнитного клапана и на вращение электродвигателя. Электромагнитный клапан открывается и одновременно включается мотор-редуктор, вращающий вал со щетками. Этот процесс длится 30 секунд. Затем клапан закрывается, а мотор-редуктор перестаёт вращать вал. Так же в системе САУ установлен таймер, позволяющий включать систему промывки 1 раз в сутки (12:00 ВКЛ, 12:01 ВЫКЛ ). Предусмотрено отключение таймера, если не требуется его применение (переключатель «Таймер»).

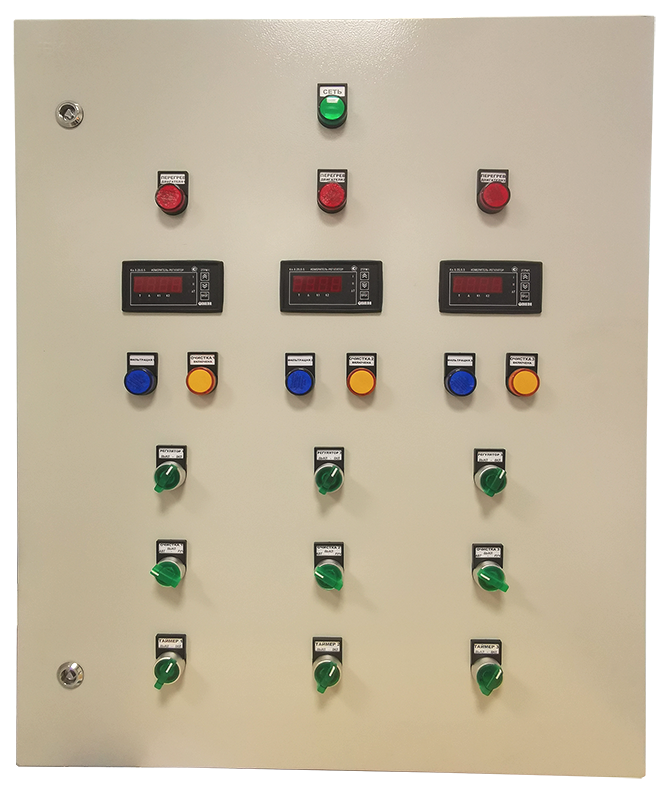

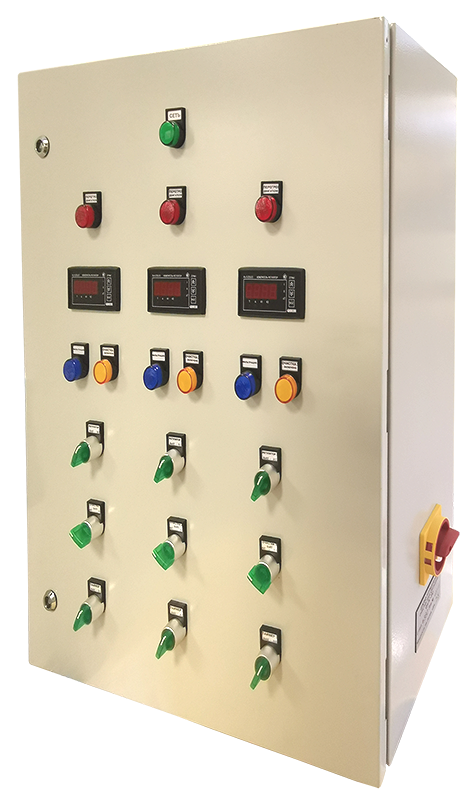

На шкафе управления предусмотрены переключатели: включение электропитания «Сеть» (сбоку шкафа), включение системы промывки (автомат.режим), включить систему промывки принудительно (ручной режим), принудительное отключение регулятора «Регулятор», принудительное отключение таймера «Таймер».
Лампочки сигнализаторы: Подача электропитание на САУ- горит лампа «Сеть»  –зеленого цвета, работа система промывки горит лампа «Промывка» –жёлтого цвета, когда система промывки включена, но перепад давления ниже заданного горит лампа  «Фильтрация» – синего цвета, при выключении двигателя по превышению тока(перегрузка) или по КЗ в двигателе загорается красная лампа «Перегрев двигателя».Технические характеристики:
