Экструдер 1

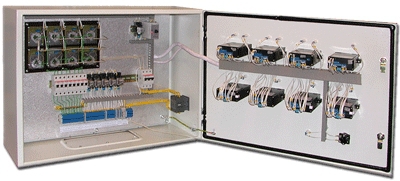

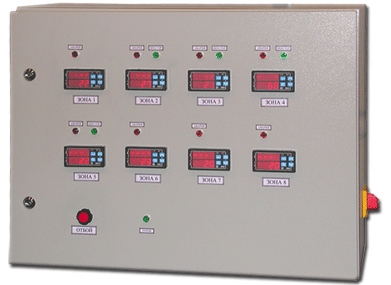

Блок управления предназначен для управления восемью зонами нагрева экструдера, в том числе 4 зонами с вентиляторами. В качестве нагревательных элементов используются однофазные ТЭН мощностью не более 1,1 кВт в каждой зоне. Вентиляторы мощностью 0,38 кВт каждый установлены во 2, 3, 4, 5 зонах экструдера соответственно. Каждый вентилятор имеет установленный пускатель и защитный автомат.

Поддержание температуры в каждой зоне осуществляется независимым терморегулятором ИТР-2523 по ПИД-закону, который управляет нагревателями с помощью симисторов бесконтактным способом. При превышении уставки температуры в зонах 2…5 включаются вентиляторы охлаждения. После снижения температуры до заданной вентиляторы выключаются.

При превышении температурой аварийной уставки во всех зонах включается предупредительная световая сигнализация в соответствующей зоне и выдается сигнал на внешний звонок, который квитируется кнопкой «ТРЕВОГА». При снижении температуры до нормальных значений сигнальные лампы выключаются. После подачи питания на щит одновременно с нагревом соответствующих зон начинается отсчет времени необходимого для прогрева экструдера (10…100 минут). По истечении указанного времени формируется сигнал готовности экструдера («сухой контакт»), который разрешает вращение шнека. Сигнал сохраняется до выключения питания.
