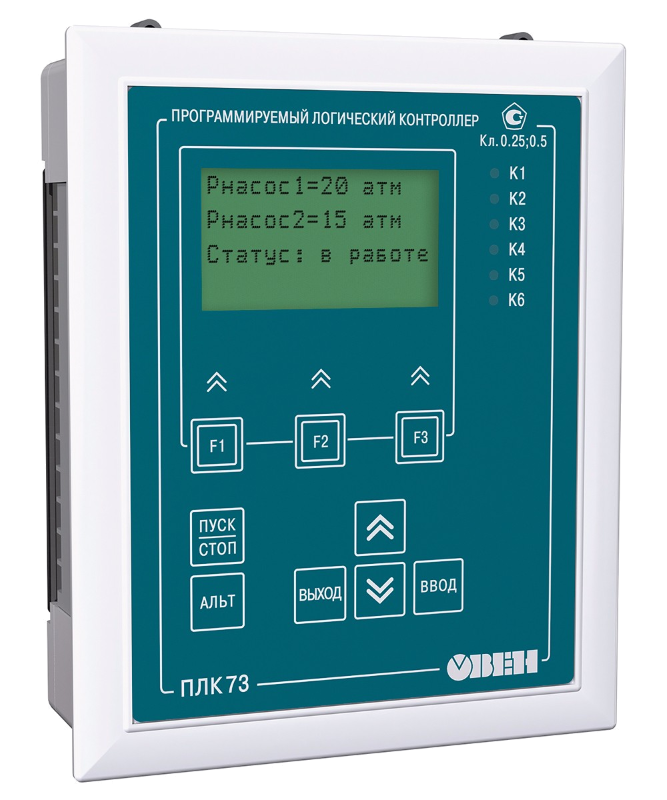

Программируемый логический контроллер ОВЕН ПЛК73

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов

Двухстрочный знакосинтезирующий дисплей
Надежная среда программирования CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1

В закладки

от 30 120 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Программируемый логический контроллер ОВЕН ПЛК73
Особенности:

Надежная среда программирования CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
Двухстрочный знакосинтезирующий дисплей
Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1
Встроенные интерфейсы RS-485, RS-232
Встроенные часы реального времени
Поддержка протоколов ОВЕН Modbus RTU, Modbus ASCII, GateWay
Бесплатная библиотека функциональных блоков:

- разработки «ОВЕН»: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.
- стандартные библиотеки CoDeSys

Возможность расширения путем подключения модулей ввода/вывода

Поддерживаемые градуировки:

Термопары: ТХК(L), ТХА(К)
Термопреобразователи сопротивления: Pt 50, 50 П, Cu 50, 50 М, Pt 100, 100 П, Cu 100, 100 М, Pt 500, 500 П, Pt 1000, 1000 П, Ni 1000
Унифицированные аналоговые сигналы: 0...5 мА; 0...20 мА; 4...20 мА, 0...1 В
Резистивные датчики: 40... 900 Ом, 0,04... 2 кОм

Технические характеристики:

Параметр	Значение
Количество цифровых (дискретных) входов	8
Количество аналоговых входов	8
Количество дискретных выходов (контакты электромагнитных реле	1...4
Количество дискретных выходов (оптопары транзисторные n-p-n–типа)	4...8
Количество дискретных выходов(оптопары симисторные)	1...4
Количество дискретных выходов (внешнее твердотельное реле)	1...4
Количество аналоговых выходов (ЦАП «параметр – напряжение 0…10 В»)	1...4
Количество аналоговых выходов (ЦАП «параметр – ток 4…20 мА»)	1...4
Напряжение питания	=150...300 В(номинальное 220 В) ~90...264 В(номинальное 110/220 В)
Потребляемая мощность: - для постоянного тока - для переменного тока	≤ 12 Вт ≤ 18 ВА
Интерфейс	RS-485; RS-232
Центральный процессор	RISC-процессор на базе ядра ARM-7, 32 разряда, 50 МГц
Объем оперативной памяти для хранения переменных программ	10 кБ
Дисплей	Текстовый монохромный ЖКИ с подсветкой
Тип корпуса	Корпус для щитового крепления
Степень защиты корпуса	IP55
Средняя наработка на отказ	100 000 ч
Габаритные размеры	168×137×55 мм
Вес	≤ 0,5 кг

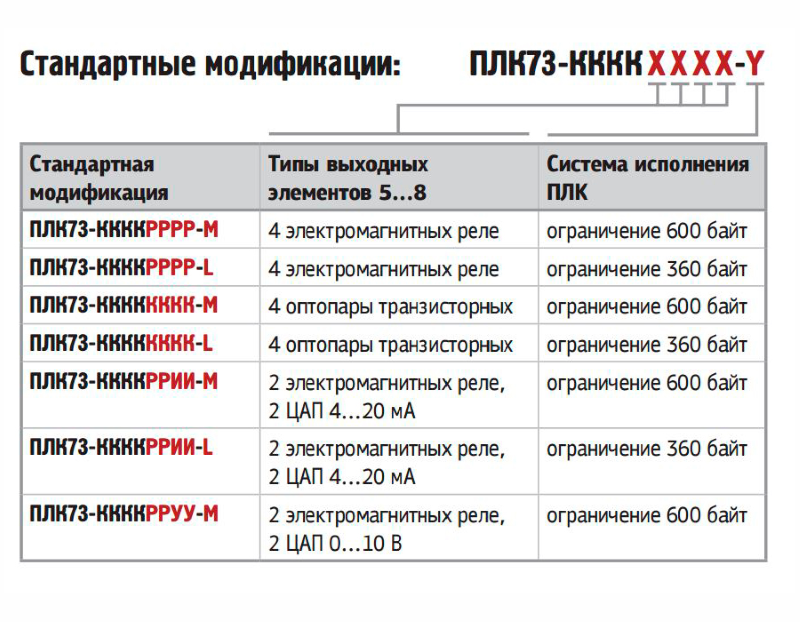

Модификации прибора:

Контроллер	Объём области памяти ввода/вывода	Дискретные выходы	Аналоговые выходы
ПЛК73-КККК-L	360 байт	4	Нет
ПЛК73-КККК-M	600 байт	4	Нет
ПЛК73-КККККККК-L	360 байт	8	Нет
ПЛК73-КККККККК-M	600 байт	8	Нет
ПЛК73-ККККРРРР-L	360 байт	8	Нет
ПЛК73-ККККРРРР-М	600 байт	8	Нет
ПЛК73-ККККРРИИ-L	360 байт	6	2
ПЛК73-ККККРРИИ-М	600 байт	6	2
ПЛК73-ККККРРУУ-L	360 байт	6	2
ПЛК73-ККККРРУУ-М	600 байт	6	2
ПЛК73-ККККИИИИ-L	360 байт	4	4
ПЛК73-ККККИИИИ-М	600 байт	4	4
ПЛК73-ККККУУУУ-L	360 байт	4	4
ПЛК73-ККККУУУУ-M	600 байт	4	4

Модификации прибора

Р – реле электромагнитное
К – оптопара транзисторная n–p–n-типа
С – оптопара симисторная
Т – выход для управления внешним твердотельным реле
И – цифроаналоговый преобразователь «параметр – ток 4...20 мА»
У – цифроаналоговый преобразователь «параметр – напряжение 0...10 В»

Схемы

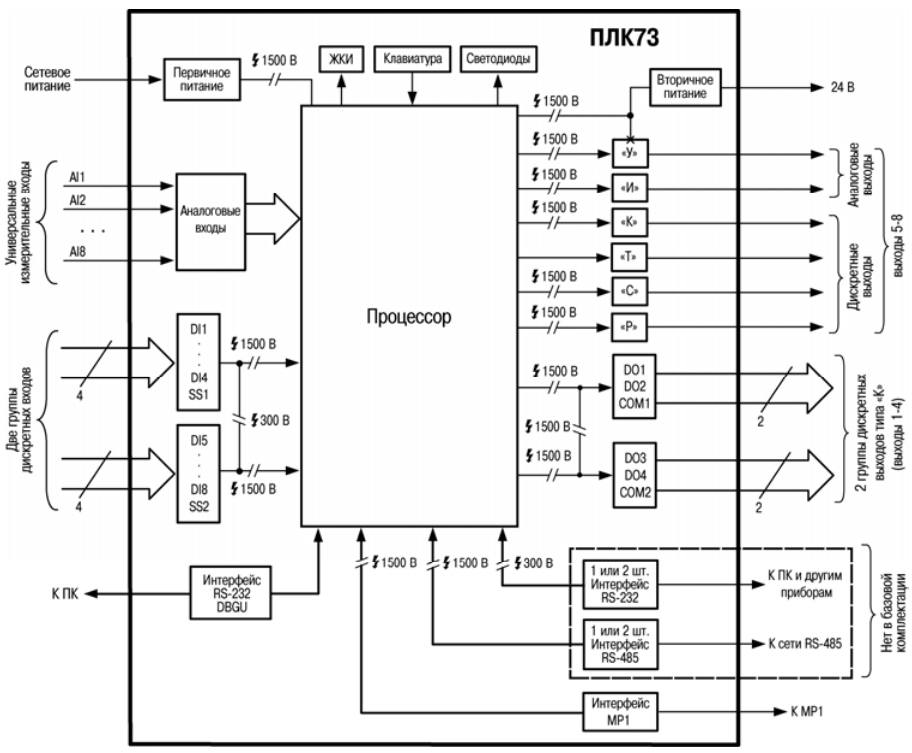

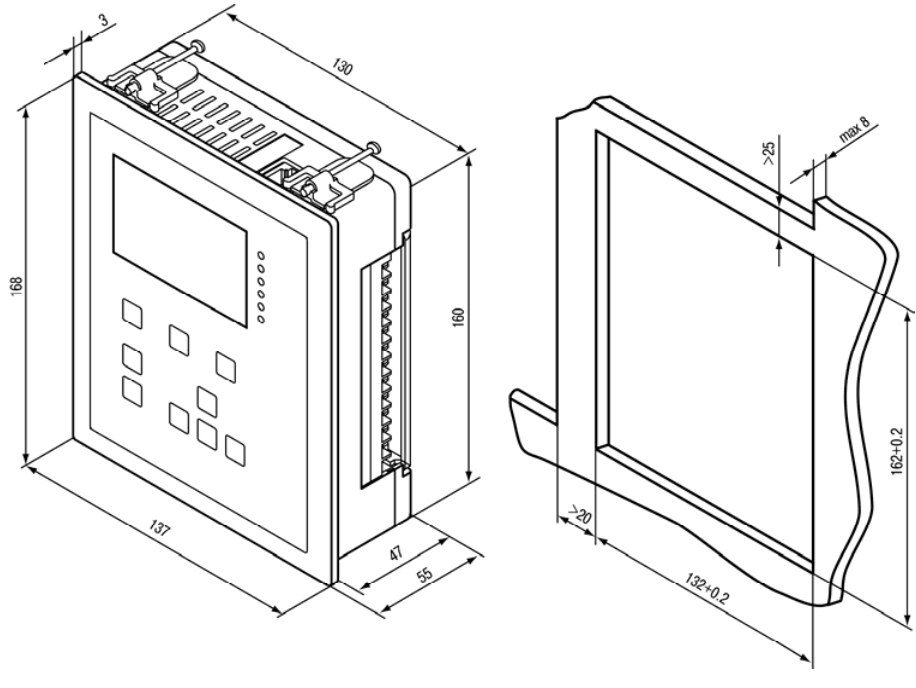

Функциональная схема	Габаритные размеры

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.4 Мб
Сертификат соответствия	27.10.2011	0.48 Мб

Артикул	Выход	Память	Срок поставки	Стоимость
ККККРРРР КККККККК ККККИИИИ ККККРРИИ ККККРРУУ	L М

Артикул	Модель	Выход	Память	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Выход	Память	Срок поставки	Стоимость
F90456	ПЛК73-ККККРРУУ-М	ККККРРУУ	М	Со склада	36720 руб. – +

Артикул	Модель	Выход	Память	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
