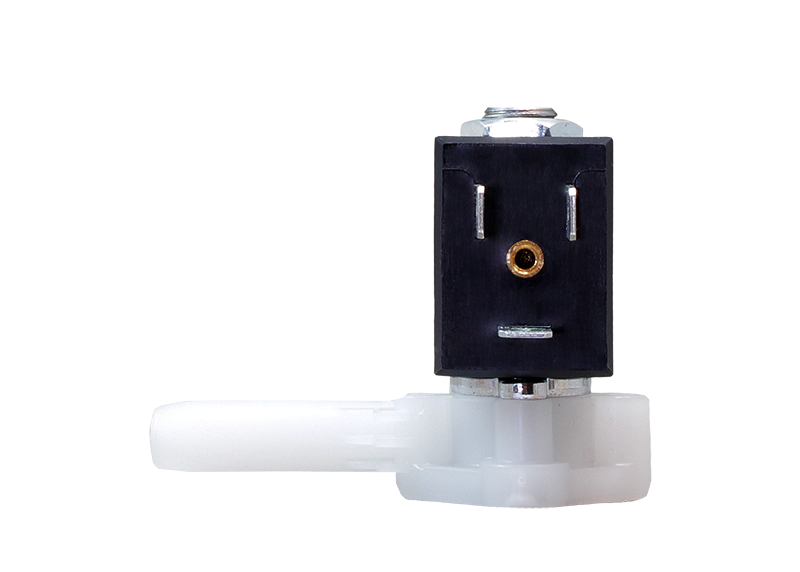

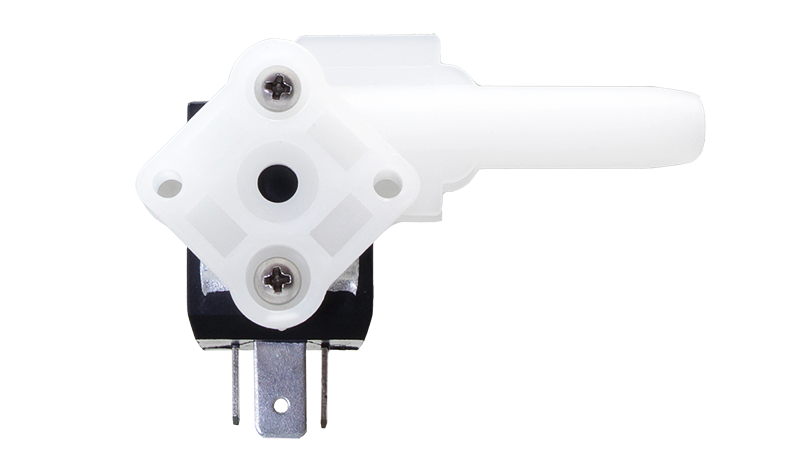

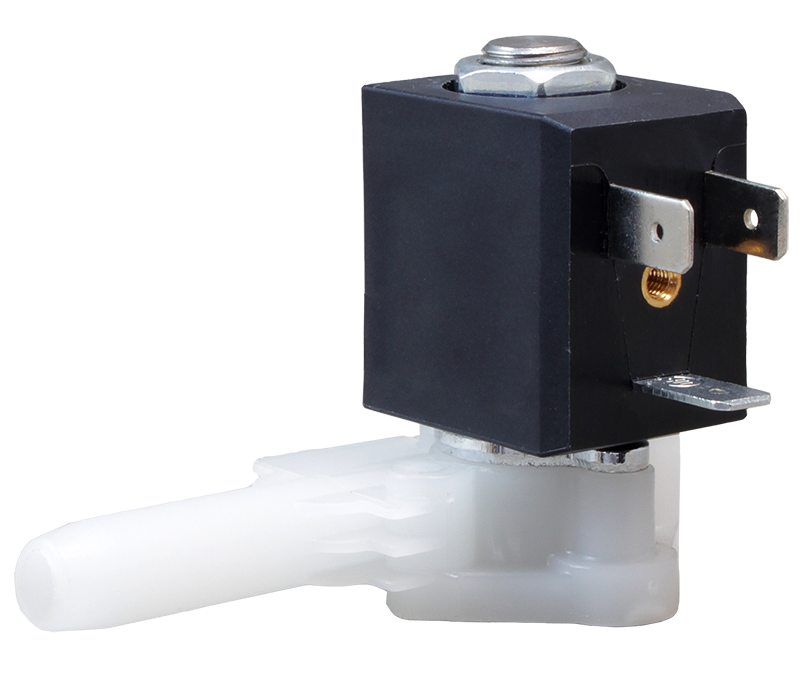

Соленоидный клапан (электромагнитный) AR-YCWS1-48

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы
Температура рабочей среды: −10...+80°С
Рабочее давление: 0...0,05 МПа
Диаметр условного прохода: 4,8 мм
Материал корпуса: полипропилен
Материал уплотнения: NBR
Присоединение: вход – штуцер ∅ 9,5 мм, выход – монтаж на плиту (отверстие ∅ 4,8 мм)

-->

В закладки

702 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (1)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCWS1-48 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, масла, воздух, инертные газы
Материал	Корпуса	Полипропилен
	Уплотнения	NBR
Температура рабочей среды		−10...+80°С
Рабочее давление		0...0,05 МПа
Диаметр условного прохода ДУ		4,8 мм
Присоединение		Вход – штуцер ∅ 9,5 мм, выход – монтаж на плиту (отверстие ∅ 4,8 мм)
Катушка		SA11B, (AS12B), IP65
Питание*		=24 В, =12 В
Мощность		SA11B: 6,4 Вт (DC) AS12B: 6,5 Вт (DC)

* Работа клапана с катушками на другие напряжения не гарантируется. Установка катушек с другим напряжением возможна только под ответственность заказчика.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, г
AR-YCWS1-48-4,8-d9,5-CLN	4,8	0,61	Вход – штуцер ∅ 9,5 мм, выход – монтаж на плиту (отверстие ∅ 4,8 мм)	0	0,05	SA11B, (AS12B)	96

Расшифровка обозначения клапана AR-YCWS1-48 XYZ:
AR-YCWS1-48 – модель клапана.
4,8 – диаметр условного прохода в мм.
9,5 – диаметр штуцера в мм.
X – присоединение: C – штуцер.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: N – NBR.

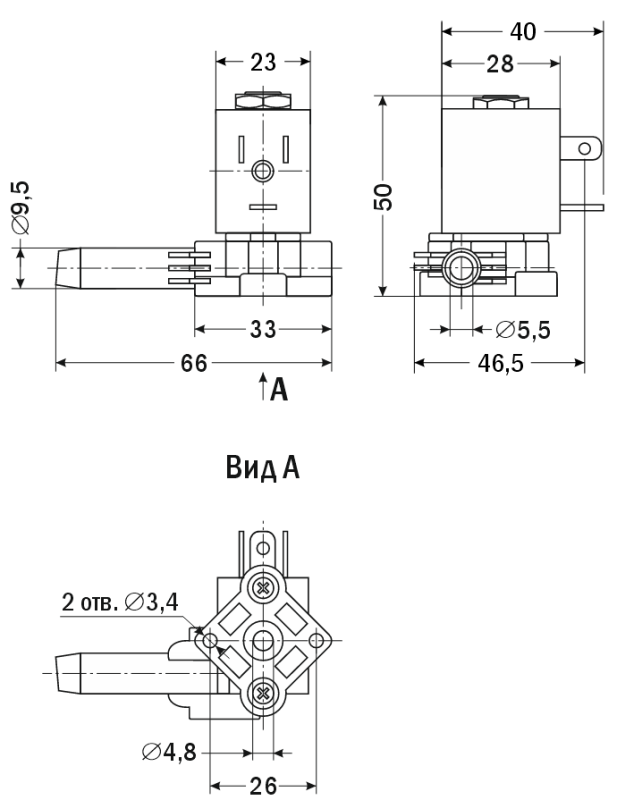

Габаритные размеры

Версия: 2021-05-16-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.58 Мб

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
=24 =12	SA11B AS12B

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
E71993	=24	SA11B	Со склада	702 руб. – +
E71995	=24	AS12B	Со склада	702 руб. – +
E71994	=12	SA11B	Со склада	702 руб. – +

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
