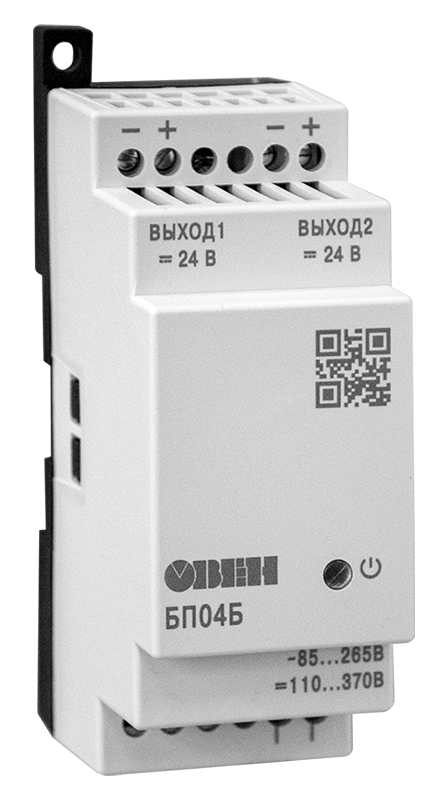

Блок питания ОВЕН БП04Б-Д2

Прибор для преобразования сетевого напряжения в стабилизированное напряжение и питания широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)

Входное напряжение: ~90...264 В или =110...370 В
Выходное напряжение: =24 B, =36 В
Выходная мощность: ≤ 4 Вт
Количество каналов: 1
Амплитуда пульсации выходного напряжения: ≤ 100 мВ
Защита от перенапряжения, перегрузки, импульсных помех на входе, короткого замыкания и перегрева
Монтаж: на DIN-рейку

В закладки

от 3 060 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Одноканальный блок питания ОВЕН БП04Б-Д2 предназначен для преобразования сетевого напряжения в стабилизированное напряжение и питания широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)

Особенности:

Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение
Ограничение пускового тока
Индикация о наличии напряжения на выходе

Технические характеристики:

Параметр	Значение
Входное напряжение	~90...264 В или =110...370 В
Частота входного переменного напряжения	47...63 Гц
Порог срабатывания защиты по току	≤ 1,5 × Ι_max
Максимальная выходная мощность	4 Вт
Количество выходных каналов	1
Нестабильность выходного напряжения при изменении напряжения питания	±0,2%
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I_max до Ι_max	±0,15%
Выходное напряжение: - БП04Б-Д2-24 - БП04Б-Д2-36	24 В ± 2% 36 В ± 2%
Амплитуда пульсаций выходного напряжения: - БП04Б-Д2-24 - БП04Б-Д2-36	≤ 100 мВ ≤ 100 мВ
Максимальный ток нагрузки I_max: - БП04Б-Д2-24 - БП04Б-Д2-36	165 мА 110 мА
КПД: - БП04Б-Д2-24 - БП04Б-Д2-36	75% 75%
Рабочий диапазон температур	−20...+50°С
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур	±0,025%/°С
Электрическая прочность изоляции вход-выход (действующее значение)	1,5 кВ
Электрическая прочность изоляции вход-корпус (действующее значение)	1,5 кВ
Уровень радиопомех	По ГОСТ Р 51527 группа С
Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже б/конд. влаги)	−20...+50°С 86...106,7 кПа ≤ 80%RH
Защита	IP20
Монтаж	На DIN-рейку

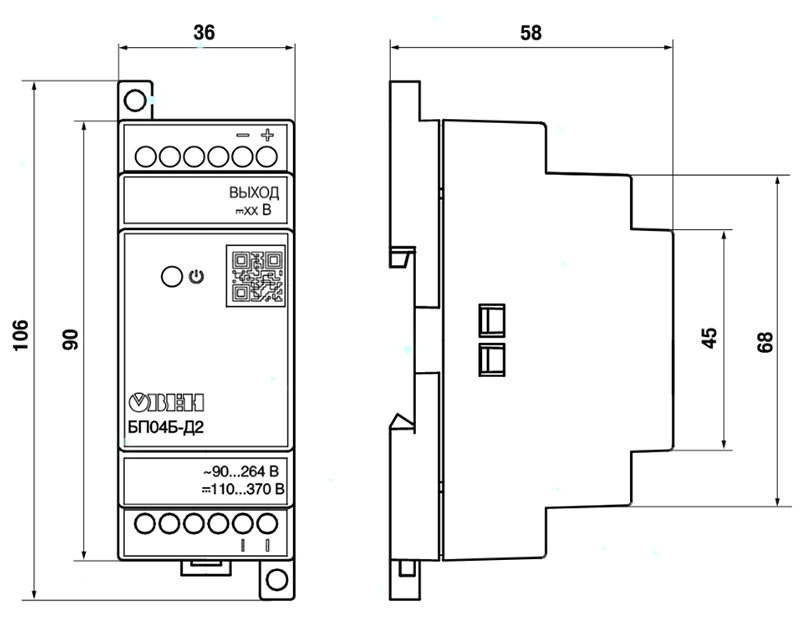

Габаритные размеры	36×90×58 мм

Версия: 2021-04-29-КАМ

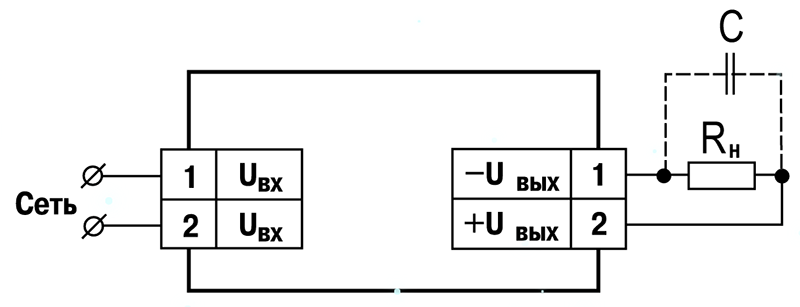

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	29.04.2013	0.9 Мб
Сертификат соответствия	18.03.2011	1.09 Мб
