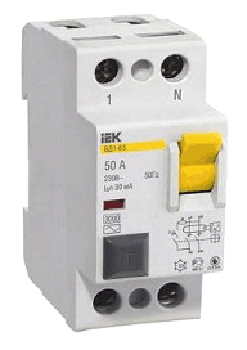

Выключатели дифференциальные ВД1-63

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью. Свыше 50 типоисполнений на 10 номинальных токов

В закладки

от 1 394 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Выключатель дифференциальный ВД1-63 (УЗО) предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции (уставки – 10 мА, 30 мА, 100 мА). Единственная защита человека от поражения электрическим током при прямом однофазном прикосновении к токоведущим частям электроустановки. Выключатели с уставкой срабатывания 300 мА и 500 мА предназначены для предотвращения возгорания и пожаров вследствие протекания токов утечки на землю. При использовании выключателя ВД1-63 необходимо последовательно с ним задействовать автоматический выключатель ВА 47-29 или ВА 47-100 (аналогичного или меньшего номинала), так как функционально выключатель ВД1-63 не предусматривает защиты от сверхтока короткого замыкания и перегрузки)
Особенности:

	Дугогасительные решетки в каждом полюсе
	Электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника
	Широкий диапазон рабочих температур от −25°С до 50°С позволяет использовать выключатель в различных климатических поясах
	Увеличенный размер головки винта с универсальным шлицом (+ , −) облегчает монтаж и предотвращает выпадение винтов при установке
	Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки
	Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения
	Тест для проверки работоспособности устройства и правильности подключения

Преимущества:

Электромеханическая схема без электронных компонентов
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям
Независимый индикатор положения контактов
Широкий диапазон рабочих температур от −25°С до 50°С
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения
Наличие кнопки «тест» для проверки работоспособности устройства и правильности подключения

Технические характеристики:

Параметр	Значение
Соответствуют стандартам	ГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02
Номинальное напряжение частотой 50 Гц	230/400 В
Номинальный ток I_n	16, 25, 32, 40, 50, 63, 80, 100 А
Номинальный отключающий дифференциальный ток I_D_n	10, 30, 100, 300 мА
Номинальный условный дифференциальный ток короткого замыкания I_D_с	3000 А
Рабочая характеристика при наличии дифференциального тока	АС
Время отключения при номинальном дифференциальном токе	≤ 40 мс
Число полюсов	2, 4
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP20
Электрическая износостойкость	Не менее 4000 циклов В-О
Механическая износостойкость	Не менее 10 000 циклов В-О
Максимальное сечение присоединяемых проводов	35 мм²
Наличие драгоценных металлов (серебро)	0,6...2,0 г/полюс
Масса (2/4-полюсные)	0,2/0,4 кг
Диапазон рабочих температур	−25...+50°С

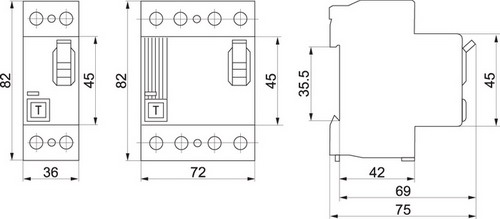

Габаритные размеры

Артикул	Номинальный ток, А	Ток отсечки, mA	Кол-во полюсов	Срок поставки	Стоимость
16 25 32 40 50 63 80 100	10 30 100 300	2 4
