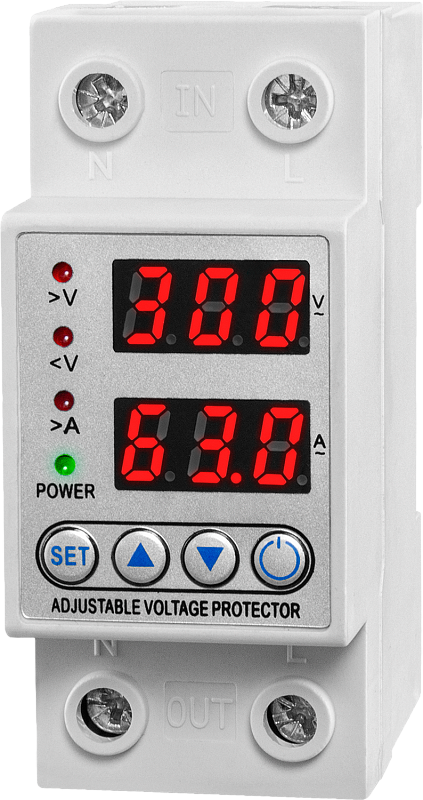

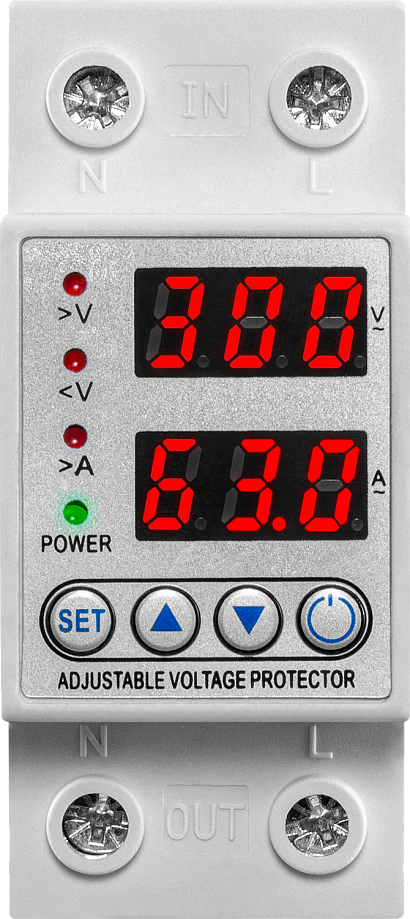

Цифровой индикатор тока и напряжения однофазный (вольтамперметр) на DIN-рейку Omix D2-AV2-1-K6-N3 предназначен для измерения и индикации силы тока и напряжения в однофазных цепях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы.
Особенности:
- Настраиваемые пороги срабатывания реле по напряжению: 140...210 В (при падении), 240...300 В (при превышении)
- Настраиваемые пороги срабатывания реле по току: 0,5...63 А (при превышении)
- Регулируемая задержка срабатывания реле: 5...300 с
- Ручное выключение реле
- Автоматические включение реле после устранения аварийной ситуации
- Светодиодные индикаторы аварийных ситуаций и состояния реле
- Широкий диапазон питания от измеряемой сети
Технические характеристики:
Параметр | Значение |
Диапазон измерения напряжения | ~70...400 В |
Диапазон измерения силы тока | ~0...100 А |
Погрешность | ±(1% + 2 е.м.р.) |
Количество фаз
| 1 |
Скорость измерения | 1 изм./с |
Предел регулирования порога срабатывания при превышении напряжения | ~240...300 В |
Предел регулирования порога срабатывания при падении напряжения
| ~140...210 В
|
Предел регулирования порога срабатывания при превышении силы тока | 0,5...63 А
|
Задержка срабатывания реле | 5...300 с
|
Время задержки включения реле | 1...300 с |
Коммутационная способность реле | ~63 А, 400 В
|
Механическая износостойкость | ≥ 105 циклов |
Электрическая износостойкость | ≥ 106 циклов |
Потребляемая мощность | ≤ 2 Вт |
Ток перегрузки/время воздействия без сваривания контактов | 4500/10 А/мс |
Условия эксплуатации
| −10...+50°С, ≤ 85%RH
|
Условия хранения | −25...+70°С, ≤ 85%RH |
Монтаж | На DIN-рейку, стандарт 2S |
Высота символов | 9 мм |
Габаритные размеры корпуса | 85×36×65 мм |
Вес | 165 г
|

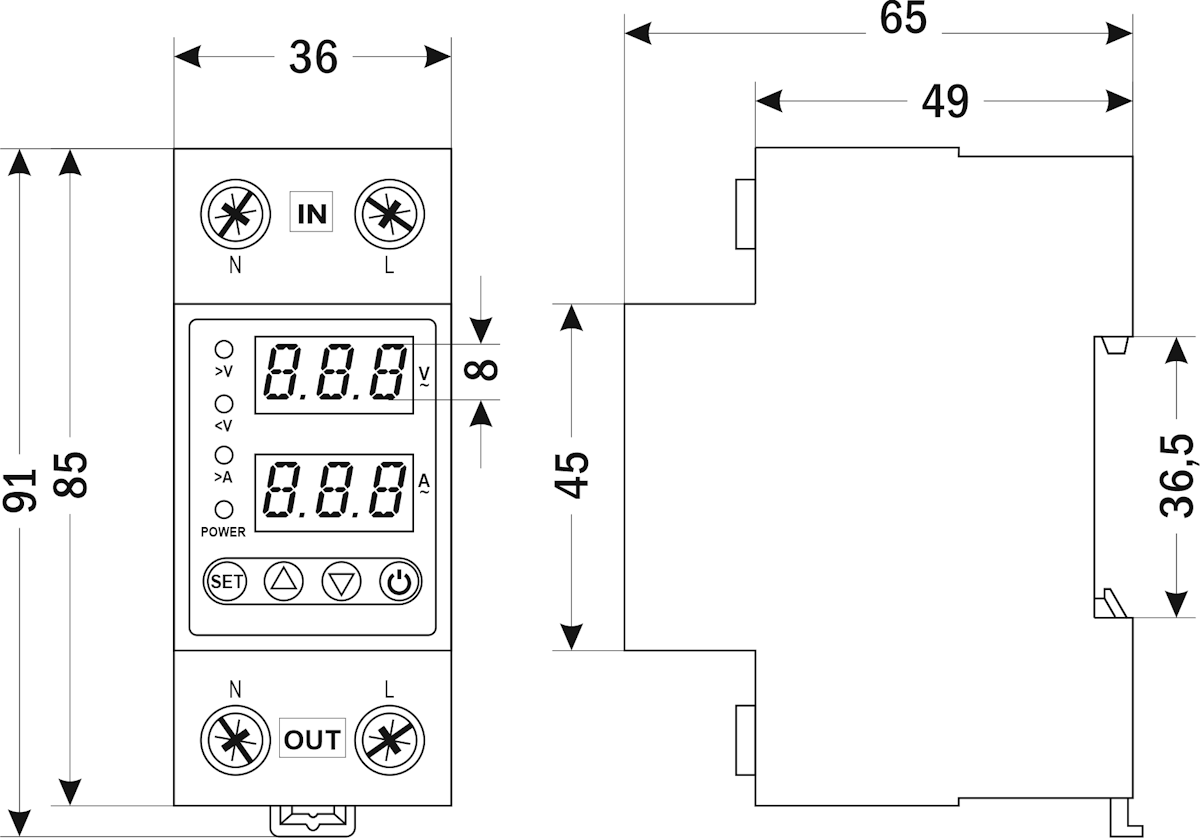

Габаритные размеры |
 |
Версия: 2023-03-17-ЛВС
