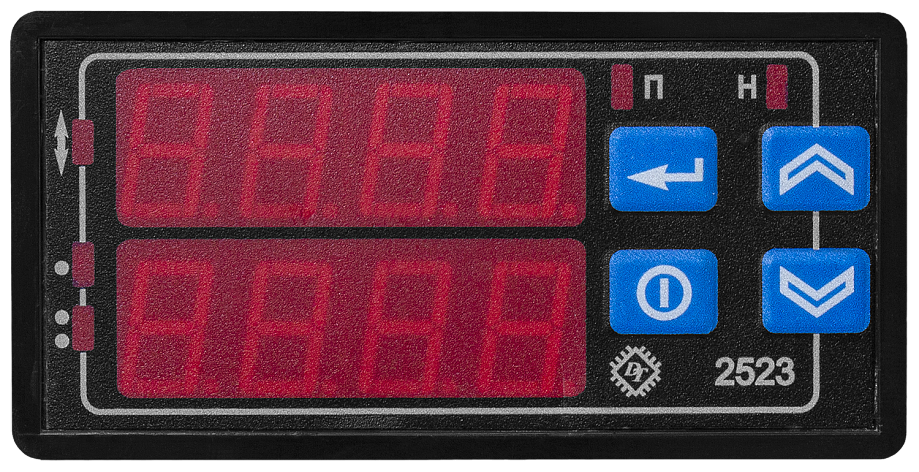

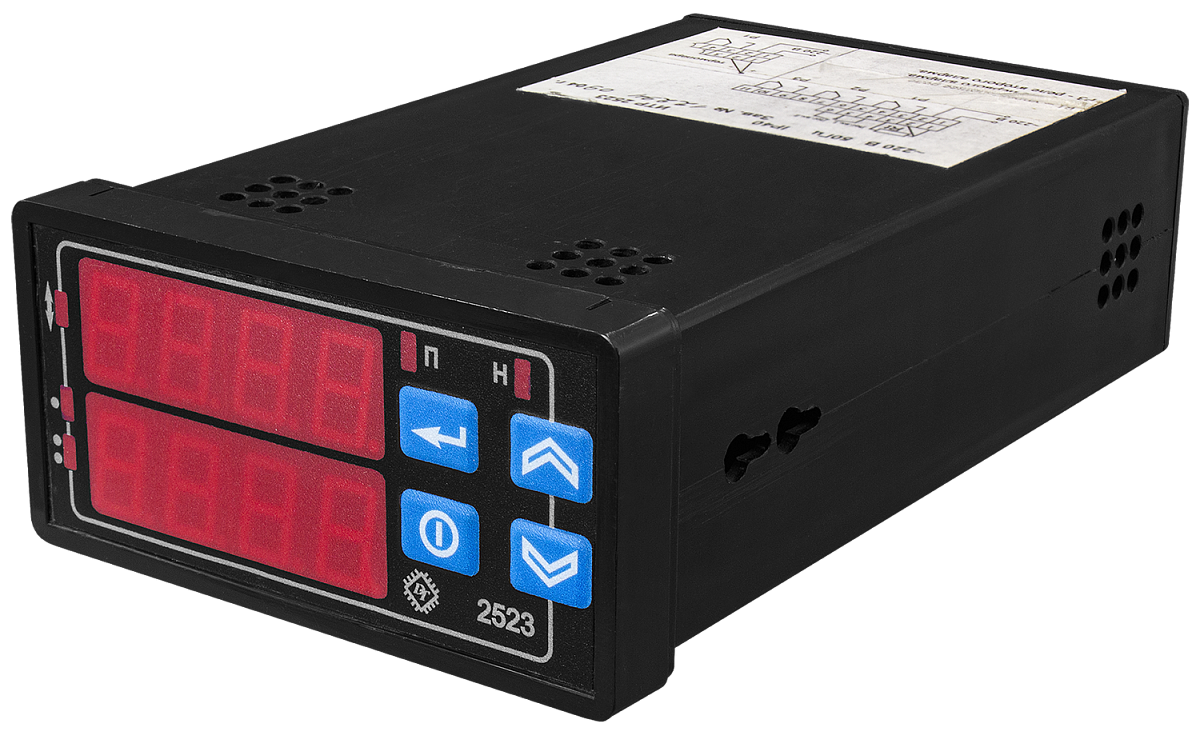

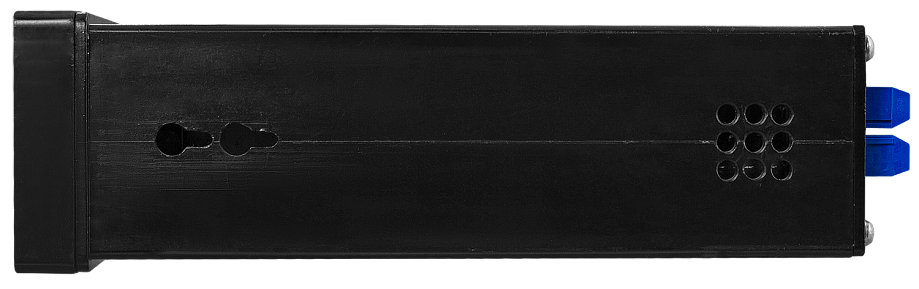

Терморегулятор ИТР-2523
Прибор для измерения и импульсного регулирования температуры по пропорционально интегрально дифференциальному (ПИД) закону и применяется в тех областях технологических процессов, где требуется повышенная точность поддержания температуры.
Терморегулятор ИТР 2523 предназначен для измерения и импульсного регулирования температуры по пропорционально интегрально дифференциальному (ПИД) закону и применяется в тех областях технологических процессов, где требуется повышенная точность поддержания температуры.
Условия эксплуатации

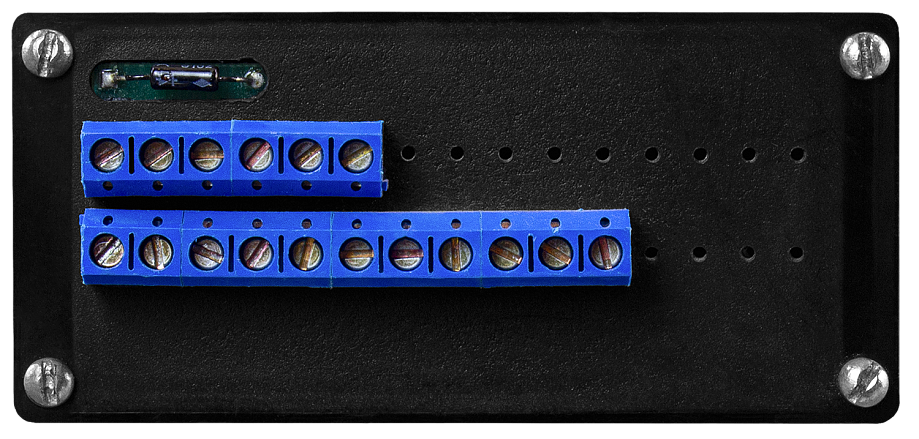

Прибор предназначен для утопленного монтажа на вертикальных щитах и панелях. Электрические соединения с сетью, объектами управления и источниками входных сигналов осуществляются через клеммные колодки, расположенные на задней панели прибора.
ИТР 2523 является устройством с микропроцессорным управлением и каналом измерения и регулирования температуры.
Особенности
- Цифровая индикация текущей температуры и параметров настройки
- Сигнализация состояния реле (симисторов)
- Состояние обрыва, короткого замыкания цепей датчика температуры
- Сохранение параметров настройки после выключения прибора
- Автоматическая коррекция нуля шкалы прибора
- Автоматическая настройка параметров регулирования — самооптимизация
- Функция линейной развертки
- Дополнительно устанавливаются: выходные каналы управления, токовый выход для регистрации, гальванически развязанный интерфейс для подключения к RS-232 или контроллеру СК-1
Технические характеристики:
| Параметр
| Значение |
| Тип используемого преобразователя |
Термопара ХК(L), ХА(К), ПП(S), ПР(В)
Нихросил-50М, 100М, 50П, 100П Нисил тип N |
| Диапазон измеряемых температур | Зависит от датчика |
| Число каналов регулирования температуры | 1 |
| Число каналов измерения температуры | 1 или 2 |
| Пределы допускаемого значения приведенной основной погрешности измерения температуры
| ±0,2% |
| Пределы допускаемого значения приведенной основной погрешности срабатывания
| ±0,3% |
| Пределы допускаемого значения приведенной дополнительной погрешности, вызванной изменением температуры окружающего воздуха (на каждые 10°С в пределах рабочих температур +5...+50°С)
|
Измерения температуры — ±0,1%
Срабатывания — ±0,15%
|
| Дополнительные функции | Задание до 8 уставок с функцией линейной развертки температуры и заданием времени удержания, самонастройка параметров  ,  ,  и  |
| Число силовых выходов | 3 реле или 3 симистора |
| Логические входы | 2 логических входа для дистанционного управления прибором |
| Диапазоны значений задаваемых параметров | Зоны пропорциональности: 0...999,9%/°С
Зоны блокировки интеграла: в зависимости от типа датчика Постоянной времени интегрирования: 0...9999 с Постоянной времени дифференцирования: 0...9999 с Периода широтно-импульсной модуляции: 0...99 с Нижнего и верхнего уровней мощности нагревателя: 0...100% Времени линейной развертки температуры: 0...9999 мин Времени удержания: 0...9999 мин Минимальной длительности импульсов и пауз между ними: 0...9,9 с Порогов срабатывания аларма: в зависимости от типа датчика |
| Коммутируемая мощность (cos j > 0,4) |
220 В×7 А (реле)
220 В×2 А (симистор) |
| Электрическое сопротивление изоляции
| не менее 20 МОм
|
| Потребляемая мощность
| не более 5 Вт
|
| Масса
| не более 1 кг
|

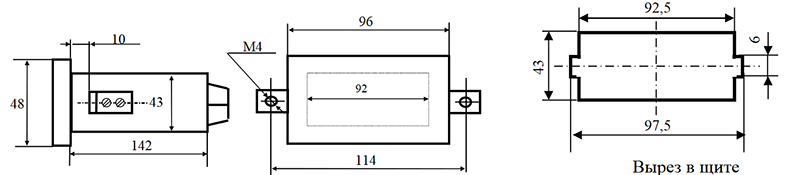

| Габариты
| 48×96×132 мм
|
| Задание параметров регулирования | Цифровое |
| Индикация измеряемых и задаваемых величин | Цифровая |
| Связь с компьютером | По двухпроводному интерфейсу (по заказу) |
| Напряжение питания
| 220 В |
| Климатическое исполнение | УХЛ 4.2 |
| Защита от пыли и воды | IP40 |
| Устойчивость к климатическим факторам | Группа В4 |
| Средняя наработка на отказ |
Для исполнений ИТР 2523-6-0, ИТР 2523-6-1 - 32000ч
Для исполнений ИТР 2523-5-0, ИТР 2523-5-1 - 32000ч (при работе в режиме индикации) |
| Предельное число циклов срабатывания реле | 5 000 000 |
- Температура окружающей среды: 5...50°С
- Относительная влажность: ≤ 80%RH при температуре 35°С и более низких температурах без конденсации влаги
- Атмосферное давление: 86...106,7 кПа
- Вибрация мест крепления: амплитуда — 0,1 мм, частота — не более 25 Гц
- Напряженность внешнего магнитного поля: ≤ 400 А/м
- Окружающая среда: не взрывоопасна, не содержит солевых туманов, токопроводящей пыли, агрессивных газов или паров, разрушающих металл и изоляцию
| Тип термопреобразователя | Диапазон измеряемых температур |
| 100М, 50М | −99...200 °C |
| 100П, 50П | −99...600 °C |
| 100Pt, 50Pt | −99...600 °C |
| XA(K)
| −50...1300 °C |
| XK(L) | −50...800 °C |
| ПП(S)
| 0...1700 °C |
| ПР(B)
| 300...700 °C |
| Нихросил-нисил тип N
| 0...1300 °C |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 0.65 Мб |  |
