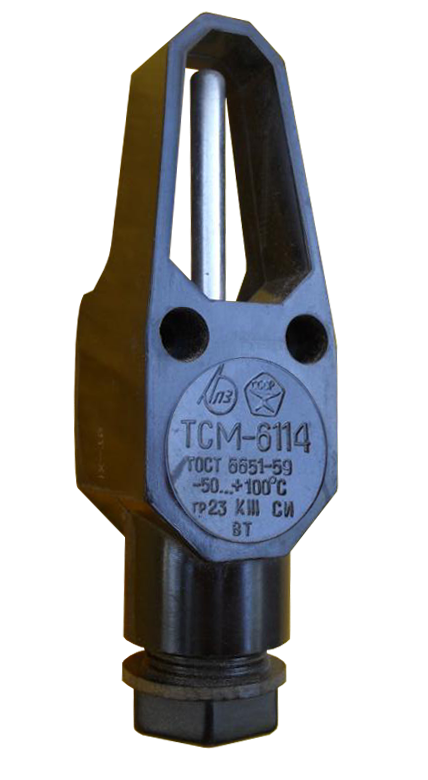

Термосопротивление с коммутационной головкой ТСМ-6114 предназначено для измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика
Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды. Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Технические характеристики:
| Параметр | Значение |
| Количество чувствительных элементов | 1
|
Номинальная статическая характеристика (НСХ)
| 50М
| Гр23 |
| Диапазон измеряемых температур | –50…+100°C |
| Класс допуска | С | – |
| Длина монтажной части | 40 мм |
| Диаметр монтажной части | 6 мм |
| Показатель тепловой инерции | 120 с |
| Схема соединения внутренних проводников | 2-проводная |
| Исполнение коммутационной головки | пластмасса |
Тип резьбового штуцера
| М20Х1,5 |
| Материал корпуса датчика | сталь 12Х18Н10Т |
