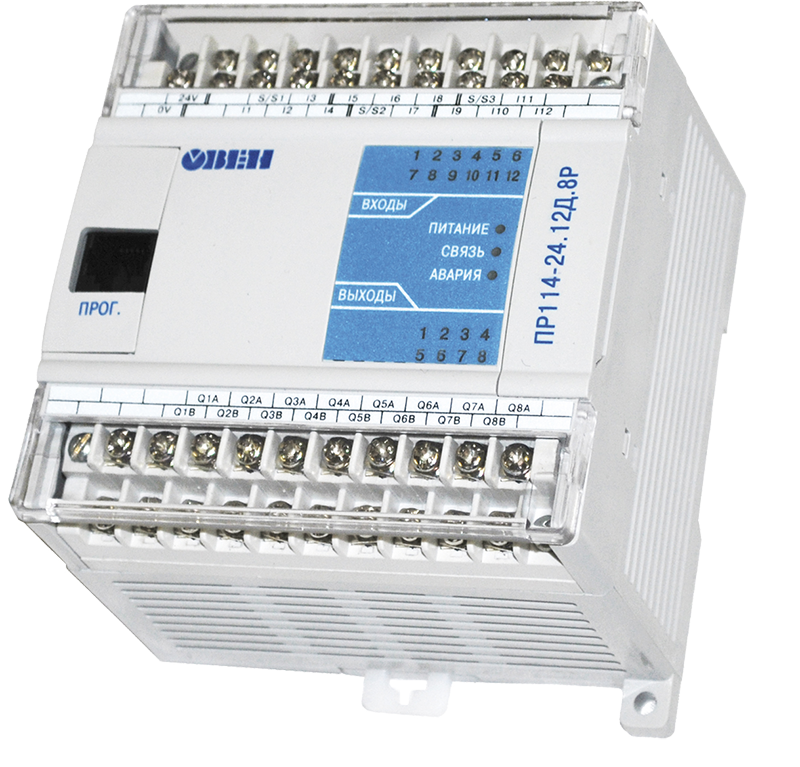

Программируемое реле ОВЕН ПР114

Прибор для построения локальных автоматизированных систем управления на основе релейной логики с дискретными и аналоговыми входами/выходами

Тип дискретных входов: коммутационные устройства, датчики
Тип дискретных выходов: электромагнитное реле
Количество дискретных входов: до 12
Количество аналоговых входов: до 4
Количество дискретных выходов: до 8
Количество аналоговых выходов: до 4
Внутренний таймер
Часы реального времени (опция)
Индикация: светодиодная
Монтаж: на DIN-рейку или настенный

В закладки

от 15 714 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Программируемое реле ОВЕН ПР114 свободно-программируемое реле для построения локальных автоматизированных систем управления на основе релейной логики с дискретными и аналоговыми входами/выходами. Может применяться в различных областях промышленности: сельском хозяйстве, ЖКХ и на транспортеОсобенности:

Создание любого алгоритма работы под потребности клиента
Энергонезависимая память для хранения состояния внутренних переменных
Интуитивно понятная среда программирования EasyLogic
Встроенный источник питания 24 В, 160 мА
Расширенные диапазоны рабочих температур: −20...+55°С

Внимание! Программирование реле ОВЕН ПР114 возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20. Дискретные входы:

Параметр	Значение
Количество дискретных входов	8
Количество аналоговых входов	4
Тип датчика дискретного входа	Коммутационные устройства Датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов	21…27 В
Максимальный ток дискретного входа	15 мА
Ток «логической единицы»	2…15 мА
Ток «логического нуля»	≤ 15 мА

Технические характеристики:

Параметр	Значение
Среда программирования	OWEN logic
Напряжение питания постоянного тока	=21...27 В (номинальное напряжение =24 В)
Скорость обмена данными	9600 бит/с
Длина слова данных	8
Количество стоп-бит	1
Напряжение питания переменного тока	~90...264 В (номинальное напряжение ~110...220 В, частота 47...63 Гц)
Потребляемая мощность	≤ 8 ВА
Индикация состояния входов/выходов	Светодиодная, на передней панели
Тип корпуса	Корпус для настенного крепления или крепления на DIN-рейку шириной 35 мм
Габаритные размеры	96×110×73 мм
Степень защиты корпуса	IP20
Масса прибора	0,5 кг

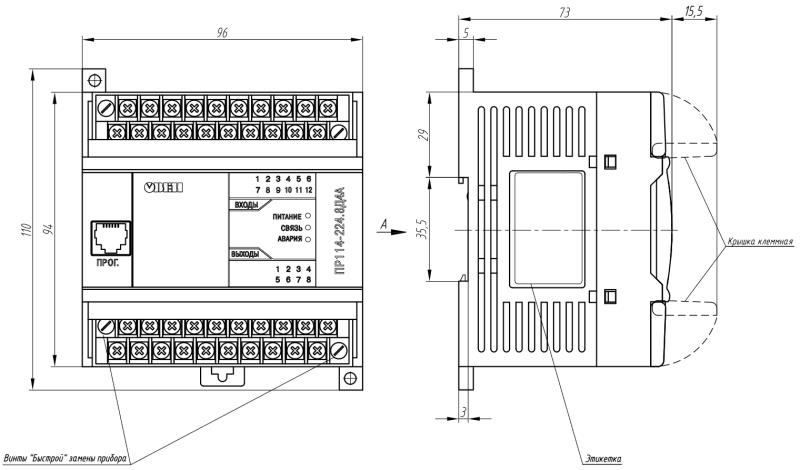

Габаритные размеры

Версия: 2020-11-05-ШАР

Документация и схемы

Схема	Размер	Файл

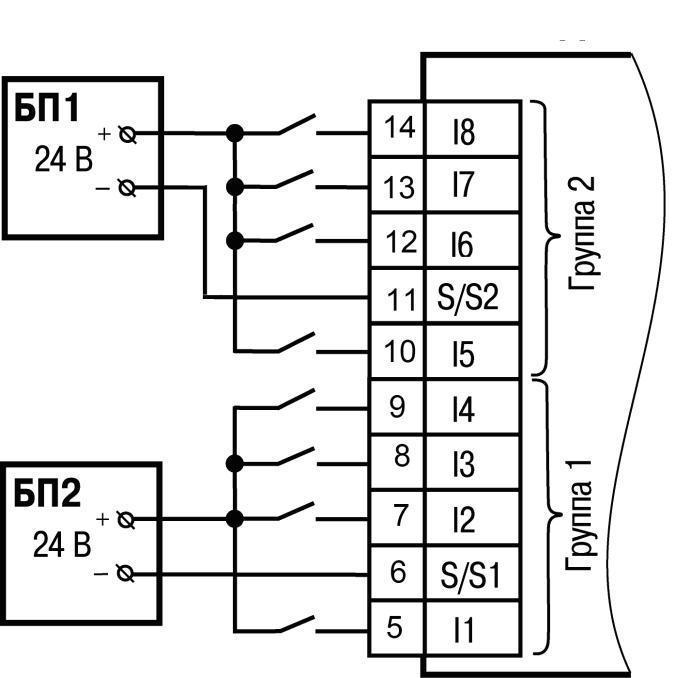

Схема подключения дискретных датчиков с выходом типа «сухой контакт»	0.05 Мб

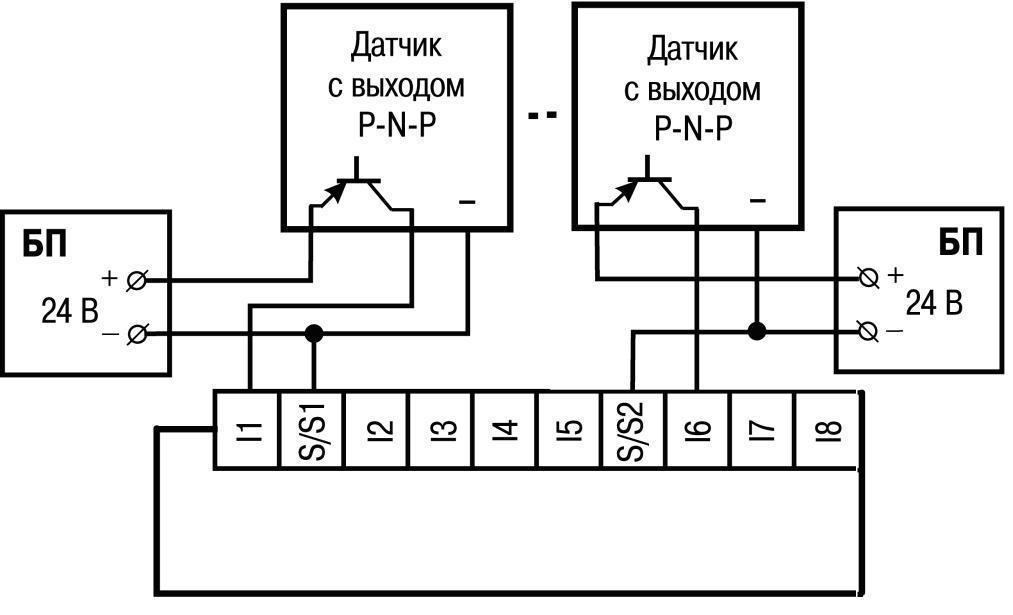

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором	0.06 Мб

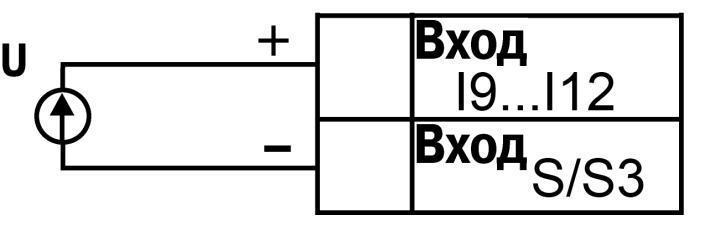

Схема подключения аналгового датчика 0..10 В	0.02 Мб

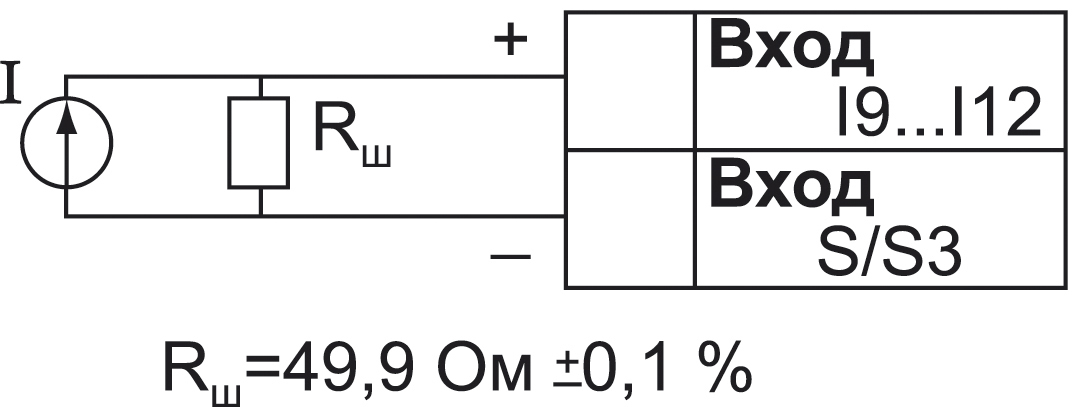

Схема подключения аналогового датчика 4..20 мА	0.11 Мб
Схема подключения дискретного выхода	0.02 Мб

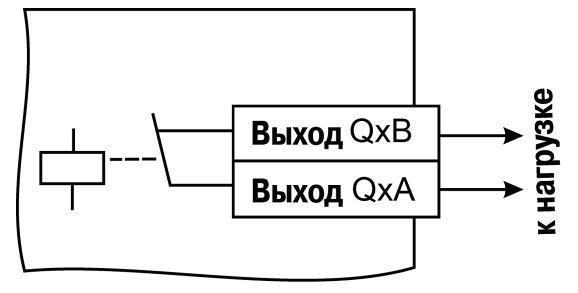

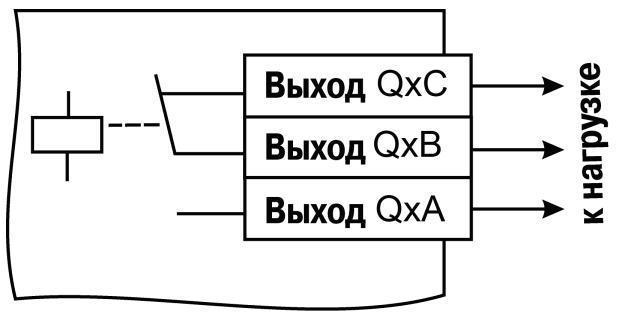

Схема подключения нагрузки к ВУ типа Р	0.02 Мб

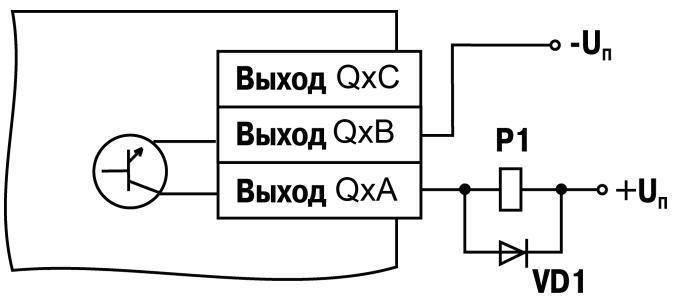

Схема подключения нагрузки к ВУ типа К	0.02 Мб

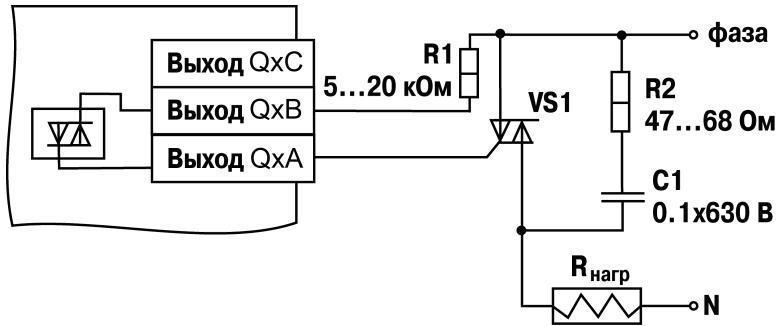

Схема подключения силового симистора к ВУ типа С	0.03 Мб

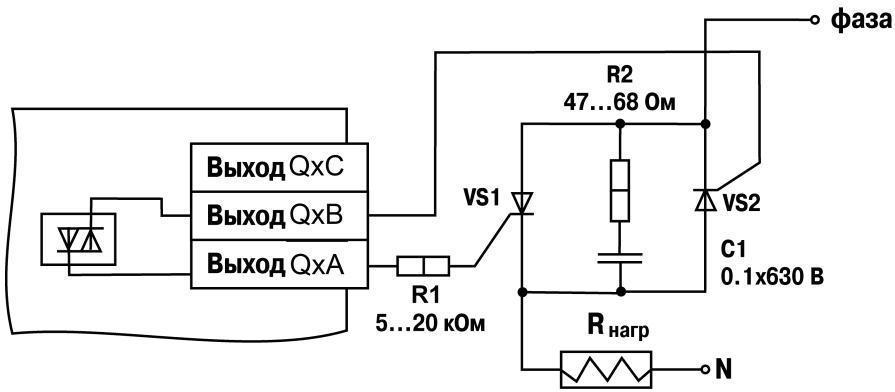

Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно	0.04 Мб

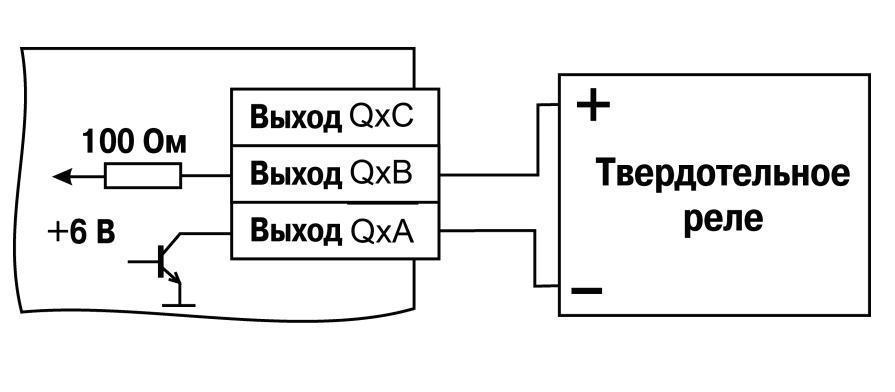

Схема подключения нагрузки к ВУ типа Т	0.03 Мб

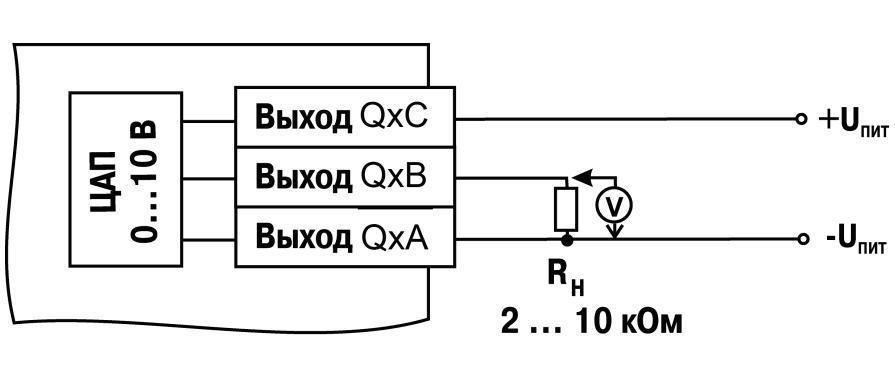

Схема подключения нагрузки к ВУ типа У	0.03 Мб
Схема подключения нагрузки к ВУ типа И	0.03 Мб

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	13.11.2012	0.27 Мб

Артикул	Модель	Часы реального времени	Срок поставки	Стоимость
ПР114-224.8Д4А.РРРРРРРР ПР114-224.8Д4А.РРРРРРРР-Ч ПР114-224.8Д4А.РРРРКККК ПР114-224.8Д4А.РРРРКККК-Ч ПР114-224.8Д4А.РРРРРРУУ ПР114-224.8Д4А.РРРРРРУУ-Ч ПР114-224.8Д4А.РРРРРРИИ ПР114-224.8Д4А.РРРРРРИИ-Ч ПР114-224.8Д4А.РРРРУУУУ ПР114-224.8Д4А.РРРРУУУУ-Ч ПР114-224.8Д4А.РРРРИИИИ ПР114-224.8Д4А.РРРРИИИИ-Ч	Есть Нет

Артикул	Модель	Модель	Часы реального времени	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Модель	Часы реального времени	Срок поставки	Стоимость
G14140	ПР114-224.8Д4А.РРРРРРРР-Ч	ПР114-224.8Д4А.РРРРРРРР-Ч	Есть	Со склада	16038 руб. – +

Артикул	Модель	Модель	Часы реального времени	Срок поставки	Стоимость
