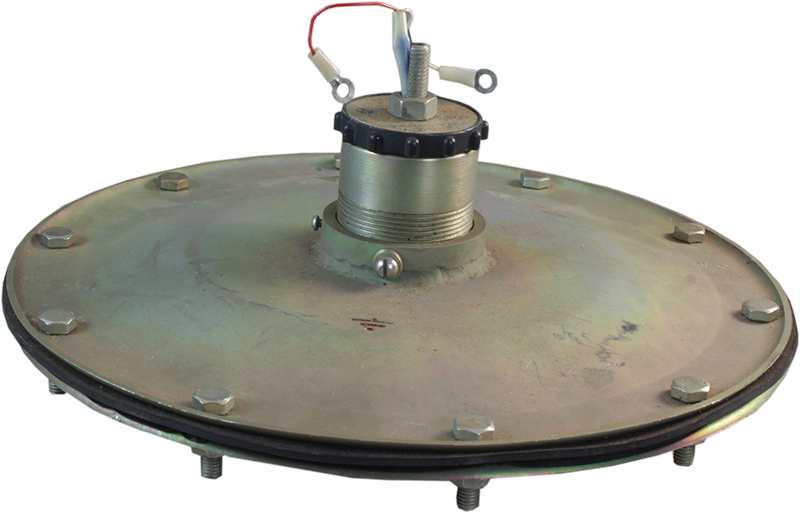

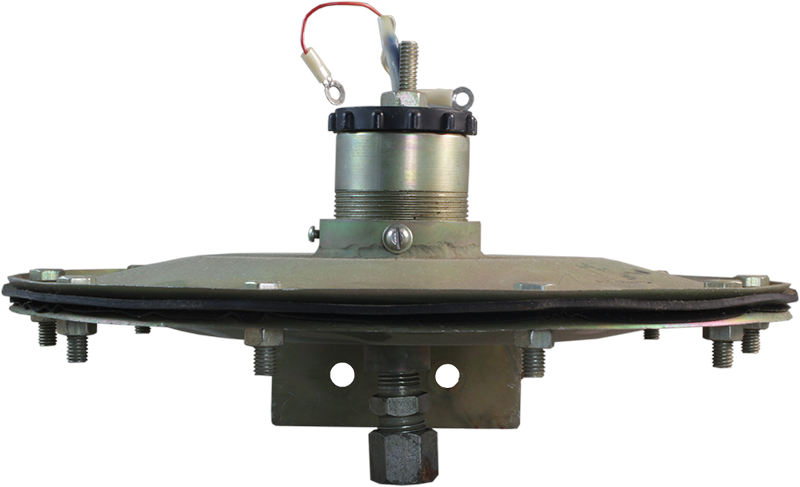

Датчик-реле давления ДРД
Прибор для сигнализации избыточного и вакуумметрического давления газа (разряжения), при его изменении выше или ниже установленного предела
- Диапазон измерения: 0…6 кПа
- Защита: IP50
Датчик-реле давления ДРД предназначен для сигнализации избыточного и вакуумметрического давления газа (разряжения), при его изменении выше или ниже установленного предела.
Версия: 2013-05-06-БАВ
Модификации:
- ДРД-2,5 – основной диапазон измерения 0...2,5 кПа, максимально допустимое давление 75 кПа
- ДРД-6 – основной диапазон измерения 0...6 кПа, максимально допустимое давление 75 кПа
Технические характеристики:
| Параметры
| Значение |
| Напряжение питания:
- АС - DC |
187...242 В 15...36 В |
| Частота питающей сети | 50 ± 5 Гц |
| Параметры коммутируемой цепи |
12 А/30 В DC
10 А/250 В АС |
| Потребляемая мощность | ≤ 1 Вт |
| Атмосферное давление | 84...106,7 Па
|
| Температура окружающей среды | −15...50°С |
| Относительная влажность при температуре 35°С | < 95%
|
| Основная погрешность | 2,5%
|
| Защита | IP50 |
| Рабочая среда | Воздух, природный и сжиженный газ инертные газы. |
| Вес | 0,5 кг |
Версия: 2013-05-06-БАВ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Отказное письмо | 06.11.2015 | 1.12 Мб |  |
| Сертификат соответствия | 19.05.2016 | 1.07 Мб |  |
