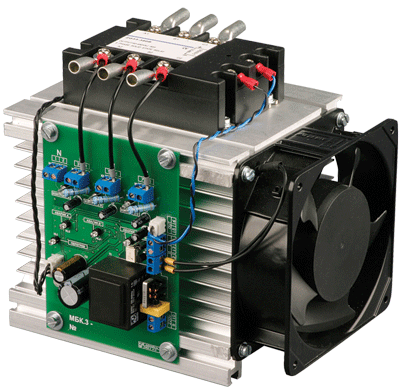

Модуль бесконтактной коммутации МБК-3

Модуль бесконтактной коммутации МБК-3 представляет собой устройство на основе твердотельного реле, предназначенное для управления активной и индуктивной трехфазной силовой нагрузкой, включенной «звездой»

Напряжение силовой сети: ~380/220 В, 50 Гц
Коммутируемая мощность при активной нагрузке: до 40 кВА
Коммутируемая мощность при индуктивной нагрузке: до 21 кВА
Блокировка управления при аварийных ситуациях
Сигнал управления: сухой контакт, транзисторный ключ, симистор, постоянное напряжение

В закладки

от 29 435 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

МБК-3 не предназначен для работы с электродвигателями и емкостной нагрузкой

Особенности

Управление активной (мощностью 10, 20, 40 кВт) и индуктивной (6, 12, 21 кВА) трехфазной нагрузкой
Возможность работы со всеми типами пассивных (оптосимистор, транзисторный ключ с открытым коллектором, «сухой» контакт) и активных (=6...30 В) сигналов управления. Вход управления гальванически развязан от питающей сети
Наличие системы защиты и сигнализации, блокирующей управление при аварии (обрыв нагрузки или пробой/обрыв твердотельного реле) со световой сигнализацией неисправной фазы
Встроенная система термоконтроля, включающая охлаждающий вентилятор при повышении температуры силовых элементов и блокирующая управление нагрузкой при перегреве. Имеется световая индикация перегрева

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Технические характеристики:

Параметр	Значения
Напряжение силовой сети	~380/220 В, 50 Гц
Напряжение питания схемы управления	~220 В, 50 Гц
Потребляемая мощность	4 ВА (вентилятор выкл.) 35 ВА (вентилятор вкл.)
Коммутируемая мощность: - активная (в зависимости от модификации) - реактивная (в зависимости от модификации)	10 кВА, 20 кВА, 40 кВА 6 кВА, 12 кВА, 21 кВА
Напряжение в цепи управления: - активный сигнал - пассивный сигнал	=6...30 В (внешнее) =24...36 В (внутреннее)
Постоянный ток в цепи управления: - активный сигнал - пассивный сигнал	≤ 50 мА ≤ 40 мА
Min длительность импульса управления	0,2 с
Min длительность паузы между импульсами управления	0,2 с
Порог включения охлаждающего вентилятора	60 ± 10°C
Порог блокировки по перегреву	90 ± 10°C
Условия эксплуатации	+10...+50°C, ≤ 70%RH
Габаритные размеры	190×160×170 мм
Вес	3,3 кг

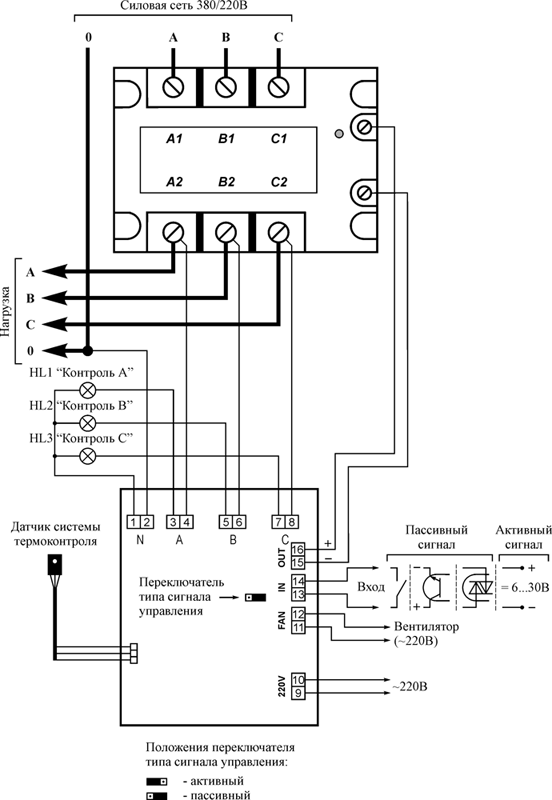

Схема внешних и внутренних подключений модуля МБК 3.Х

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.5 Мб
