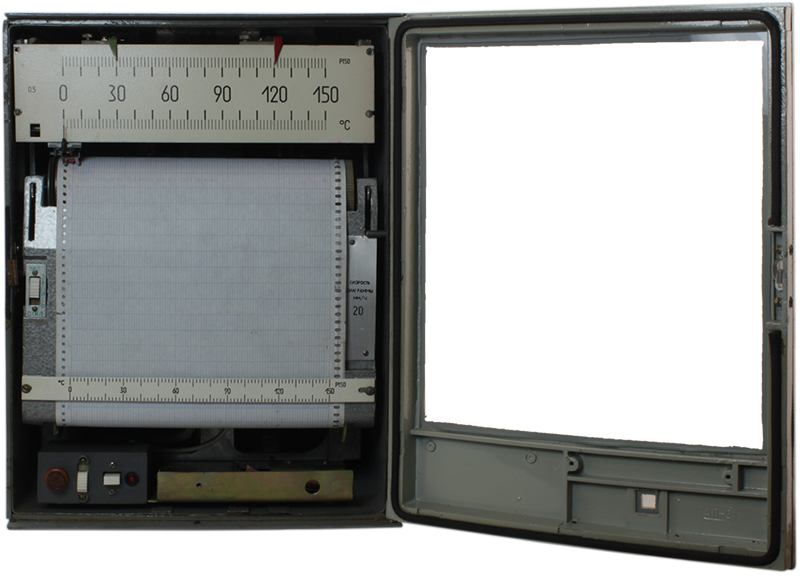

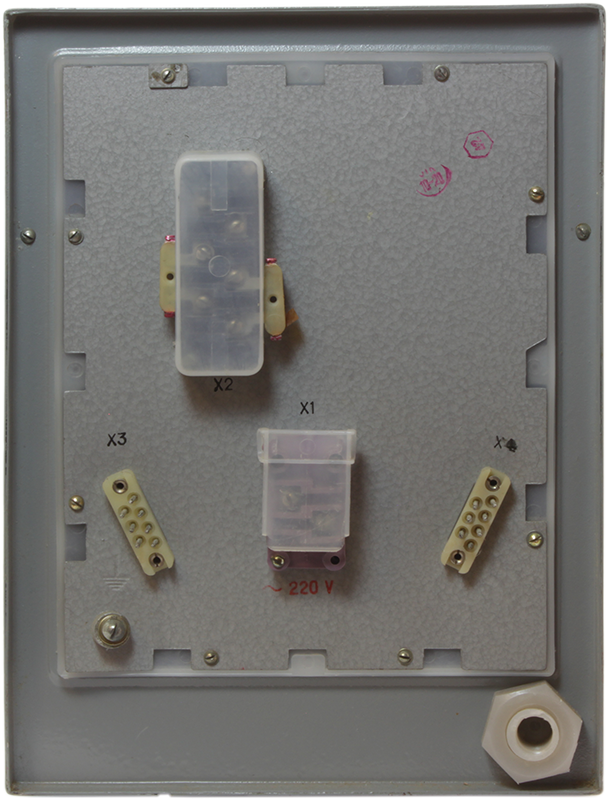

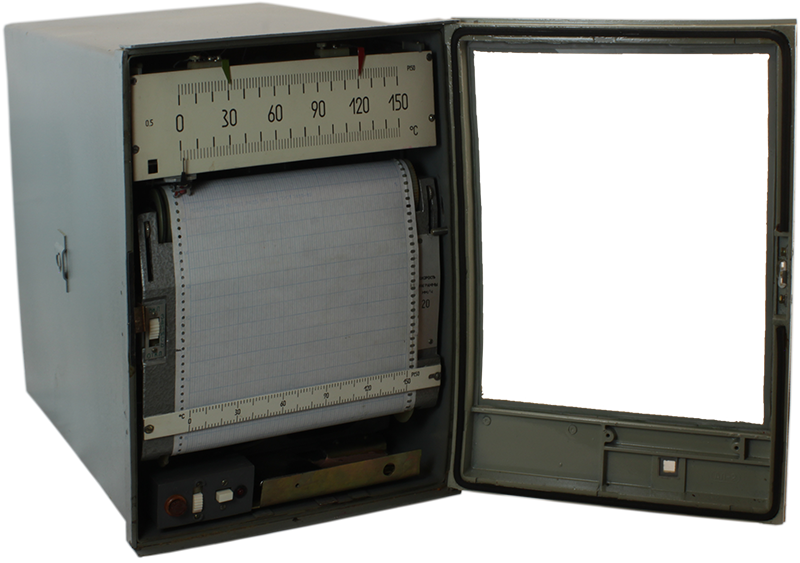

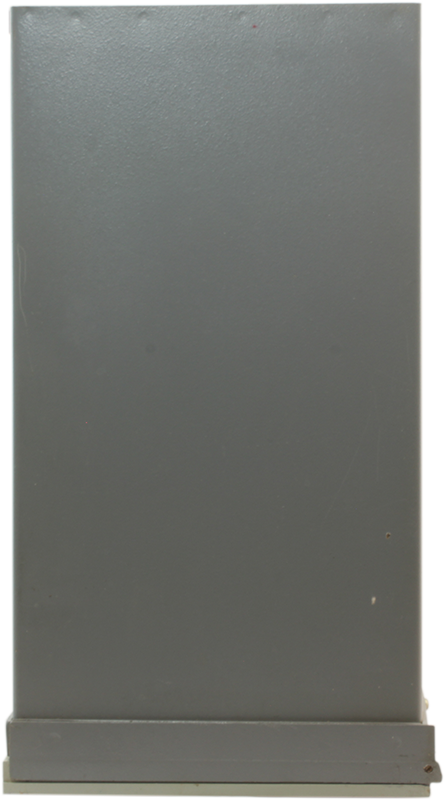

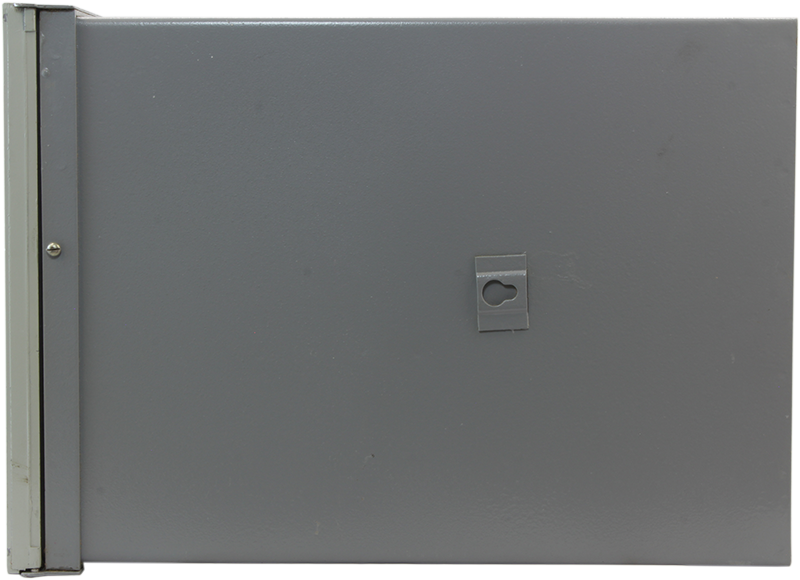

Регистратор КСМ2

Автоматические показывающие регулирующие и регистрирующие уравновешенные мосты переменного тока КСМ2 предназначены для измерения, записи и регулирования (при наличии регулирующего устройства) температуры и других величин, изменения значений которых могут быть преобразованы в изменение активного сопротивления. КСМ2, отгружаемые со склада, проходят предпродажную проверку и настройку в течение 2…4 недель.

технические характеристики:

Параметры	Значение
Основная погрешность от нормирующего значения: - показаний - записи	±0,5% ±1,0%
Погрешность срабатывания контактов регулирующего устройства: - для одноточечных приборов - для многоточечных приборов	±1,0% ±1,5%
Погрешность выходного сигнала от нормирующего значения (для приборов с выходными преобразователями постоянной тока и напряжения без линеаризации сигнала)	±1,0%
Количество каналов	1; 3; 6; 12
Длина шкалы и ширина поля записи на диаграммной ленте	160 мм
Время прохождения указателем всей шкалы	≤ 10 с
Скорость продвижения диаграммной ленты	20; 40; 60; 120; 240; 600; 1200; 2400 мм/ч
Погрешность скорости продвижения диаграммной ленты от заданной скорости	±0,5%
Цикл печати	4; 12 с
Питание	~220/240 В, 50/60 Гц
Потребляемая мощность приборов	≤ 22 ВА
Габаритные размеры	240×320×492 мм
Масса	≤ 14 кг

Документация и схемы

Документ	Дата изменения	Размер	Файл
Технические характеристики модификаций КСМ 2	06.05.2013	0.11 Мб
Таблица модификаций КСМ 2	06.05.2013	0.12 Мб
Таблица замены приборов КСМ 2 приборами РП160М1	06.05.2013	0.15 Мб
Сертификат №101-ТК/395 от 20.01.2004	16.01.2012	0.07 Мб

Кол-во каналов	Вход	Регулирование	Скорость	Год	Срок поставки	Стоимость
1 3 6 12	50М 100М 50П 100П 23гр 21гр	нет 3-х позиц. реостатный задатчик реостатное устройство на выходе 3-х поз., разд. 3-х поз, один 3-х поз., для 1 кан.	20 40 60 120 240 600 1200 2400	новый до 2005

Кол-во каналов	Вход	Регулирование	Скорость	Год	Срок поставки	Стоимость
1	50М	нет	20	до 2005	Со склада	10030 руб. – +
1	50М	нет	40	до 2005	Со склада	10030 руб. – +
1	50М	нет	60	до 2005	Со склада	10030 руб. – +
1	50М	нет	120	до 2005	Со склада	10030 руб. – +
1	50М	нет	240	до 2005	Со склада	10030 руб. – +
1	50М	нет	600	до 2005	Со склада	10030 руб. – +
1	50М	нет	1200	до 2005	Со склада	10030 руб. – +
1	50М	нет	2400	до 2005	Со склада	10030 руб. – +
1	50М	3-х позиц.	20	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	40	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	60	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	120	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	240	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	600	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	1200	до 2005	Со склада	11680 руб. – +
1	50М	3-х позиц.	2400	до 2005	Со склада	11680 руб. – +
1	50М	реостатный задатчик	20	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	40	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	60	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	120	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	240	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	600	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	1200	до 2005	Со склада	10030 руб. – +
1	50М	реостатный задатчик	2400	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	20	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	40	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	60	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	120	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	240	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	600	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	1200	до 2005	Со склада	10030 руб. – +
1	50М	реостатное устройство на выходе	2400	до 2005	Со склада	10030 руб. – +
1	100М	нет	20	до 2005	Со склада	10030 руб. – +
1	100М	нет	40	до 2005	Со склада	10030 руб. – +
1	100М	нет	60	до 2005	Со склада	10030 руб. – +
1	100М	нет	120	до 2005	Со склада	10030 руб. – +
1	100М	нет	240	до 2005	Со склада	10030 руб. – +
1	100М	нет	600	до 2005	Со склада	10030 руб. – +
1	100М	нет	1200	до 2005	Со склада	10030 руб. – +
1	100М	нет	2400	до 2005	Со склада	10030 руб. – +
1	100М	3-х позиц.	20	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	40	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	60	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	120	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	240	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	600	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	1200	до 2005	Со склада	11680 руб. – +
1	100М	3-х позиц.	2400	до 2005	Со склада	11680 руб. – +
1	100М	реостатный задатчик	20	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	40	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	60	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	120	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	240	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	600	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	1200	до 2005	Со склада	10030 руб. – +
1	100М	реостатный задатчик	2400	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	20	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	40	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	60	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	120	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	240	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	600	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	1200	до 2005	Со склада	10030 руб. – +
1	100М	реостатное устройство на выходе	2400	до 2005	Со склада	10030 руб. – +
1	50П	нет	20	до 2005	Со склада	10030 руб. – +
1	50П	нет	40	до 2005	Со склада	10030 руб. – +
1	50П	нет	60	до 2005	Со склада	10030 руб. – +
1	50П	нет	120	до 2005	Со склада	10030 руб. – +
1	50П	нет	240	до 2005	Со склада	10030 руб. – +
1	50П	нет	600	до 2005	Со склада	10030 руб. – +
1	50П	нет	1200	до 2005	Со склада	10030 руб. – +
1	50П	нет	2400	до 2005	Со склада	10030 руб. – +
1	50П	3-х позиц.	20	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	40	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	60	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	120	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	240	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	600	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	1200	до 2005	Со склада	11680 руб. – +
1	50П	3-х позиц.	2400	до 2005	Со склада	11680 руб. – +
1	50П	реостатный задатчик	20	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	40	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	60	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	120	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	240	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	600	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	1200	до 2005	Со склада	10030 руб. – +
1	50П	реостатный задатчик	2400	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	20	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	40	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	60	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	120	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	240	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	600	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	1200	до 2005	Со склада	10030 руб. – +
1	50П	реостатное устройство на выходе	2400	до 2005	Со склада	10030 руб. – +
1	100П	нет	20	до 2005	Со склада	10030 руб. – +
1	100П	нет	40	до 2005	Со склада	10030 руб. – +
1	100П	нет	60	до 2005	Со склада	10030 руб. – +
1	100П	нет	120	до 2005	Со склада	10030 руб. – +
1	100П	нет	240	до 2005	Со склада	10030 руб. – +
1	100П	нет	600	до 2005	Со склада	10030 руб. – +
1	100П	нет	1200	до 2005	Со склада	10030 руб. – +
1	100П	нет	2400	до 2005	Со склада	10030 руб. – +
1	100П	3-х позиц.	20	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	40	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	60	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	120	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	240	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	600	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	1200	до 2005	Со склада	11680 руб. – +
1	100П	3-х позиц.	2400	до 2005	Со склада	11680 руб. – +
1	100П	реостатный задатчик	20	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	40	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	60	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	120	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	240	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	600	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	1200	до 2005	Со склада	10030 руб. – +
1	100П	реостатный задатчик	2400	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	20	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	40	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	60	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	120	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	240	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	600	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	1200	до 2005	Со склада	10030 руб. – +
1	100П	реостатное устройство на выходе	2400	до 2005	Со склада	10030 руб. – +
1	23гр	нет	20	до 2005	Со склада	10030 руб. – +
1	23гр	нет	40	до 2005	Со склада	10030 руб. – +
1	23гр	нет	60	до 2005	Со склада	10030 руб. – +
1	23гр	нет	120	до 2005	Со склада	10030 руб. – +
1	23гр	нет	240	до 2005	Со склада	10030 руб. – +
1	23гр	нет	600	до 2005	Со склада	10030 руб. – +
1	23гр	нет	1200	до 2005	Со склада	10030 руб. – +
1	23гр	нет	2400	до 2005	Со склада	10030 руб. – +
1	23гр	3-х позиц.	20	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	40	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	60	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	120	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	240	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	600	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	1200	до 2005	Со склада	11680 руб. – +
1	23гр	3-х позиц.	2400	до 2005	Со склада	11680 руб. – +
