Измеритель ПИД-регулятор ОВЕН ТРМ12
Прибор для автоматизации подачи теплоносителя в системе ГВС, а также для управления технологическим оборудованием, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом
- Количество универсальных входов: 1
- Автонастройка ПИД-регулятора как для системы «нагреватель/холодильник», так и для задвижки
- Встроенный источник питания =24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
Госреестр № 17023-08
Измеритель-ПИД-регулятор для управления задвижками и трехходовыми клапанами ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.
Особенности:
Характеристики выходных устройств:
Версия: 2013-04-08-БАВ
Особенности:
- Управление электромеханическим приводом запорно-регулирующего (КЗР) или трехходового клапана (ПИ-регулирование)
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
- Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
- Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 100М, Pt1000, 1000П, Ni1000
| Параметр
| Значение
|
| Напряжение питания
| ~90…245 В |
| Частота напряжения питания
| 47...63 Гц
|
| Потребляемая мощность
| не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей
| =24 ± 2,4 В |
| Максимально допустимый ток источника питания
| 80 мА |
| Количество универсальных входов | 1
|
| Время опроса входа, не более:
- для термопреобразователей сопротивления - для других датчиков |
0,8 с 0,4 с |
| Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей - для других датчиков |
±0,5% ±0,25% |

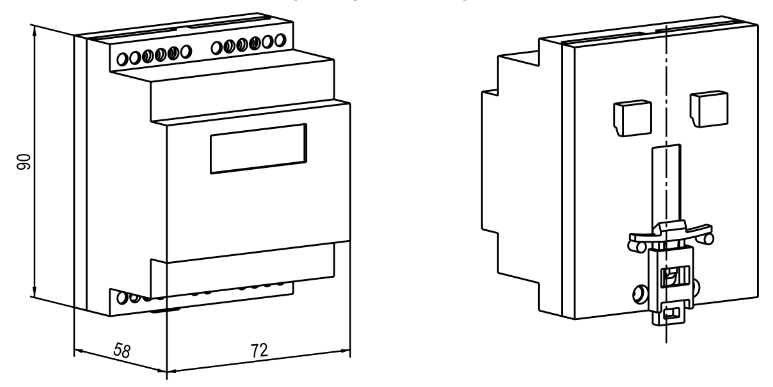

| Габаритные размеры и степень защиты корпуса

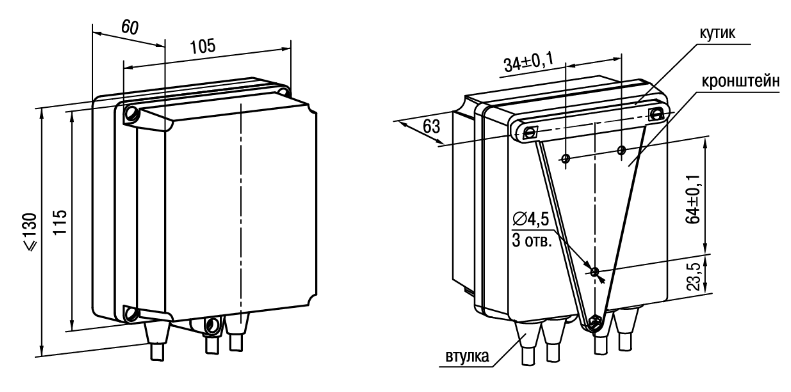

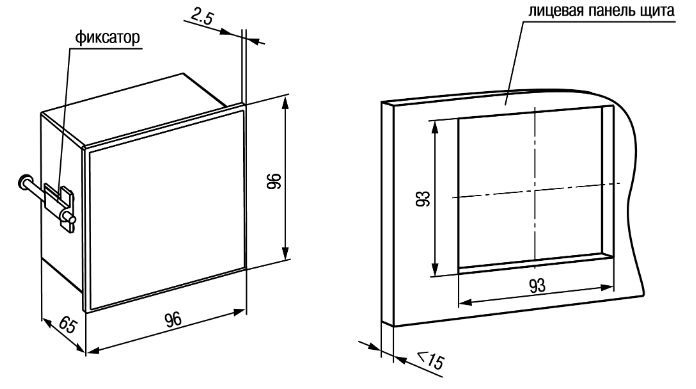

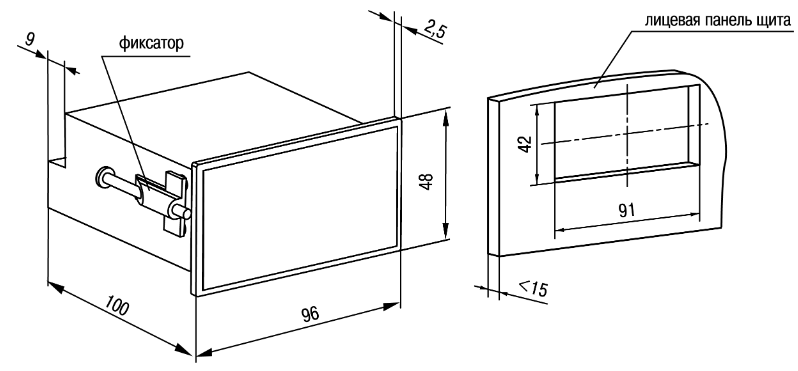

- щитовой Щ1 - щитовой Щ2 - настенный Н |
96×96×65 мм, IP54 (со стороны передней панели) 96×48×100 мм, IP54 (со стороны передней панели) 130×105×65 мм, IP44 |
| Условия эксплуатации
- окружающая температура - атмосферное давление - относительная влажность воздуха |
−20...50°C 84...106,7 кПа 30...80%RH (при 35°С и ниже без конденсации влаги) |
| Обозначение
| Тип выходного устройства
| Электрические характеристики
|
| Р
| Электромагнитное реле | 1 А (ПИД-регулирование)
8 А (сигнализация) При ~220 В, 50...60 Гц, cosφ > 0,4 или =30 В |
| К
| Транзисторная оптопара структуры n–p–n типа | 200 мА при =50 В |
| С
| Симисторная оптопара | 50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤50 Гц и t имп. = 5 мс) |
| Т
| Выход для управления
твердотельным реле | Выходное напряжение 4...6 В
Максимальный выходной ток 50 мА |
В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ12 в корпусе Щ11.
Новый ОВЕН ТРМ12-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1 В, -50…50 мВ) период опроса входа составляет 0,1 с. Это позволяет использовать ТРМ1 для измерения высокодинамичных видов сигналов, например, давления
- Съемный клеммник. Новый корпус прибора Щ11 имеет съемный клеммник, что существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверке и т. д.
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В)
Версия: 2013-04-08-БАВ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия для ТРМ12 | 01.07.2011 | 0.46 Мб |  |
| Разрешение ТРМ12 | 01.07.2011 | 0.48 Мб | |
| Сертификат средств измерений ТРМ12 | 01.07.2011 | 0.27 Мб | |
| Сертификат средств измерений ТРМ12 (Украина) | 01.07.2011 | 0.7 Мб | |
| Сертификат средств измерений ТРМ12 (Беларусь) | 01.07.2011 | 0.42 Мб | |
| Сертификат средств измерений ТРМ12 (Казахстан) | 01.07.2011 | 0.23 Мб | |
| Руководство по эксплуатации | 27.04.2013 | 1.43 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.85 Мб | |
