Параметр
| Значение
| |
Контакты
| 1НО
| |
Исполнение
| С фиксацией или без фиксации
| |
Коммутационная способность
| ~3 А, 250 В; =2 А, 36 В
| |
Присоединение
| Пайка или плоские изолированные разъемы 2,0×0,5 мм
| |
Подсветка | Светодиодная кольцевая красная или зеленая | |
Питание подсветки |
~220 В или =12 В
| |
Материал корпуса
| Хромированная латунь
| |
Материал нажимной части | Нержавеющая сталь | |
Монтаж | В отверстие панели | |
Диаметр монтажного отверстия
| 16 мм
| |
Толщина панели
| ≤ 11 мм (у моделей с фиксацией)
≤ 8 мм (у моделей без фиксации) | |
Сечение присоединяемых проводов | ≤ 2,5 мм² | |
Степень пылевлагозащиты | IP65 (со стороны лицевой панели) | |
Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) | |
Температурный диапазон эксплуатации | −20...+50°С | |
Электрическая износостойкость | ≥ 50 000 циклов | |
Механическая износостойкость | ≥ 500 000 циклов | |
Ресурс работы светодиода | ≥ 27 000 ч | |
Габаритные размеры выступающей части | ∅ 17,8×3,4 мм | |
Максимальные габаритные размеры | 21,9×19×L мм | |
Монтажная глубина** | Lm мм (см. Габаритные размеры) | |
Вес | 15 г |
Модификация | Исполнение | Цвет подсветки | Питание подсветки |
-L100-U-SR12
-L100-U-SG12 | с фиксацией | красный
зеленый | =12 В |
-M100-U-SR12
-M100-U-SG12 |
без фиксации
| красный
зеленый | =12 В |
-M100-U-SR220
-M100-U-SG220 | красный
зеленый | ~220 В |

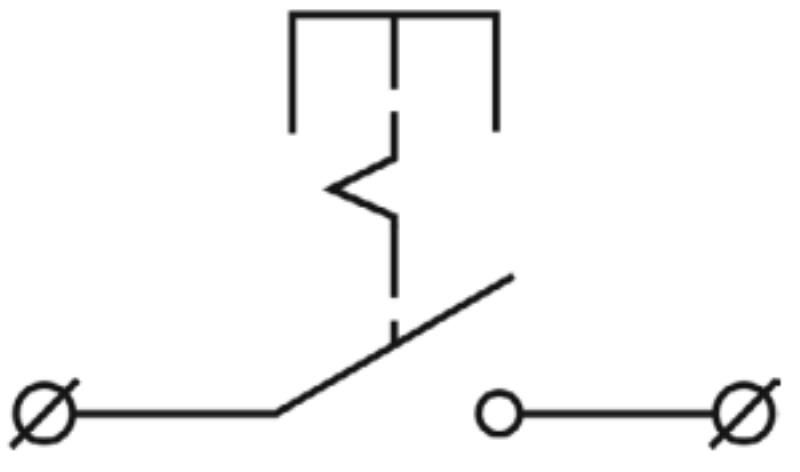

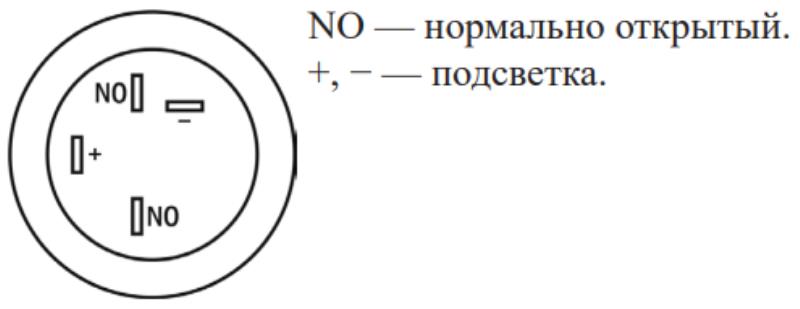

Схема расположения контактов
|
Питание подсветки =12 В Питание подсветки ~220 В |
NO – нормально открытый.
+, − – подсветка.
|

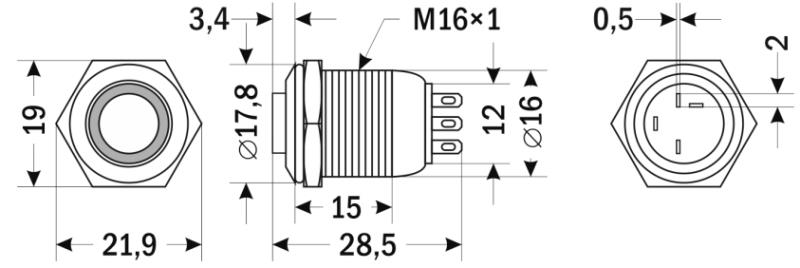

Модификации
| Размер, мм
| ||
L
| Lt
| Lm
| |
-L100-U-SR12
-L100-U-SG12 | 28,5
| 15
| 25,1
|
-M100-U-SR12
-M100-U-SG12 -M100-U-SR220 -M100-U-SG220 | 23
| 11
| 19,6
|

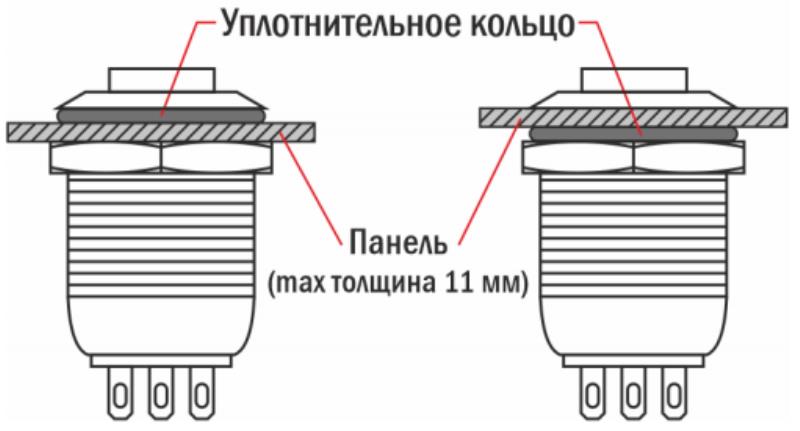

Схема установки
|
Артикул | Цвет | Тип | Питание | Срок поставки | Стоимость |
---|---|---|---|---|---|
Артикул | Модель | Цвет | Тип | Питание | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Модель | Цвет | Тип | Питание | Срок поставки | Стоимость |
---|---|---|---|---|---|---|
K14754 | SD16-V-16ICB-M100-U-SG220 | зеленый | без фиксации | ~220В | Со склада | 390 руб. |
Артикул | Модель | Цвет | Тип | Питание | Срок поставки | Стоимость |
---|---|---|---|---|---|---|
K14754 | SD16-V-16ICB-M100-U-SG220 | зеленый | без фиксации | ~220В | Со склада | 390 руб. |
K14756 | SD16-V-16ICB-M100-U-SG12 | зеленый | без фиксации | =12 В | Снято с производства | 390 руб. |
K14758 | SD16-V-16ICB-L100-U-SG12 (AR-SD16-BL16100.CRG) | зеленый | с фиксацией | =12 В | Снято с производства | 435 руб. |
K14755 | SD16-V-16ICB-M100-U-SR220 | красный | без фиксации | ~220В | Снято с производства | 390 руб. |
K14757 | SD16-V-16ICB-M100-U-SR12 | красный | без фиксации | =12 В | 120 дней | 390 руб. |
K14759 | SD16-V-16ICB-L100-U-SR12 (AR-SD16-BL16100.CRR) | красный | с фиксацией | =12 В | Снято с производства | 435 руб. |
Отзывы на этот товар пока отсутствуют.
