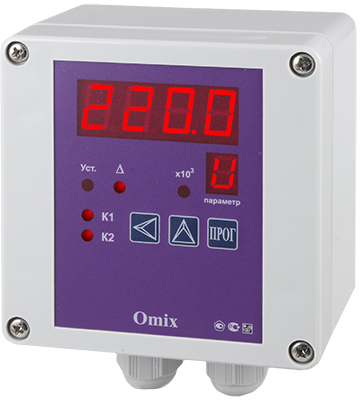

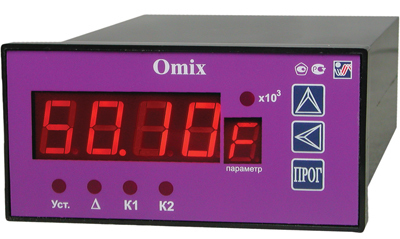

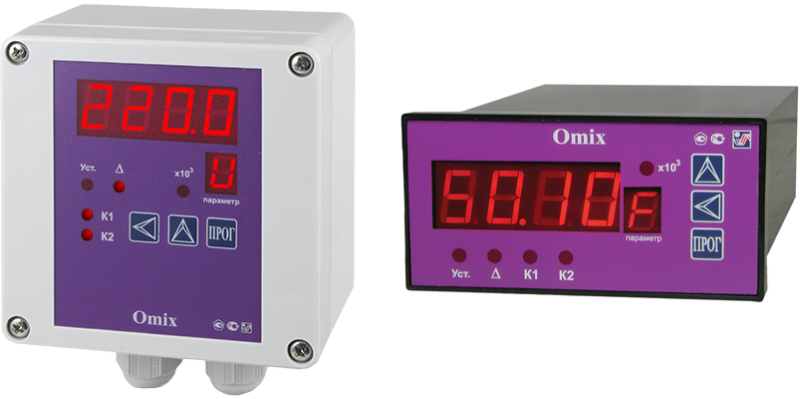

Измеритель электрических параметров однофазной сети Omix P94-MX, D4-MX, W100-MX

 Измеритель электрических параметров. Прибор выполняет функции 7 обычных устройств, таких как амперметр, вольтметр, измеритель мощности (активной, реактивной, полной), измеритель коэффициента мощности cos φ, частотомер. В модификациях с регистратором имеется возможность записи выбранных величин в энергонезависимую память для последующего считывания в компьютер

 Прибор содержит два основных выходных коммутационных устройства, тип которых определяется при заказе (реле, оптодрайвер симистора, транзистор с открытым коллектором или выход для управления твердотельным реле)

 Значения любых двух выбранных величин могут быть преобразованы в унифицированный аналоговый выходной токовый сигнал 4...20мА, либо, при наличии универсального модуля аналогового выхода, могут быть преобразованы в унифицированные аналоговые сигналы тока и напряжения: 4...20мА, 0...20мА, 0...5мА, 0...1В, 0...10В

 В модификациях с функцией регистратора имеется возможность вести регистрацию измеряемых величин в энергонезависимую память на 1 000 000 значений. Выбор регистрируемых величин, периода записи и условий для запуска и останова процесса регистрации осуществляется пользователем. Архив может быть считан в ПК по интерфейсу RS-485 при помощи специализированной программы ARC-Data-Viewer

 Интерфейс RS-485 (протокол Modbus-RTU) позволяет считывать в сеть текущие значения измеряемых величин, изменять настройки прибора, считывать в ПК данные регистратора, внедрять прибор в SCADA-системы

Технические характеристики:

Параметр	Значение
Напряжение питания	~220В +10/-15% 50±1 Гц
Потребляемая мощность	< 5 Вт
Количество выходных реле	2
Нагрузочная способность реле	~10А, 220В/=12А, 28В
Нагрузочная способность оптосимисторов	~50мА, 220В
Нагрузочная способность транзистора с ОК	=200мА, 50В
Нагрузочная способность аналогового выхода	≤ 500 Ом (4...20мА) ≤ 2000 Ом (0...5мА) ≤ 500 Ом (0...20мА) ≥ 650 Ом (0...10В) ≥ 65 Ом (0...1В)
Предел допускаемой приведённой погрешности генерации тока для токового выхода	±0,5%
Выходной сигнал для управления твердотельным реле	=6...24В, 30мА
Масса прибора	не более 0,2 кг

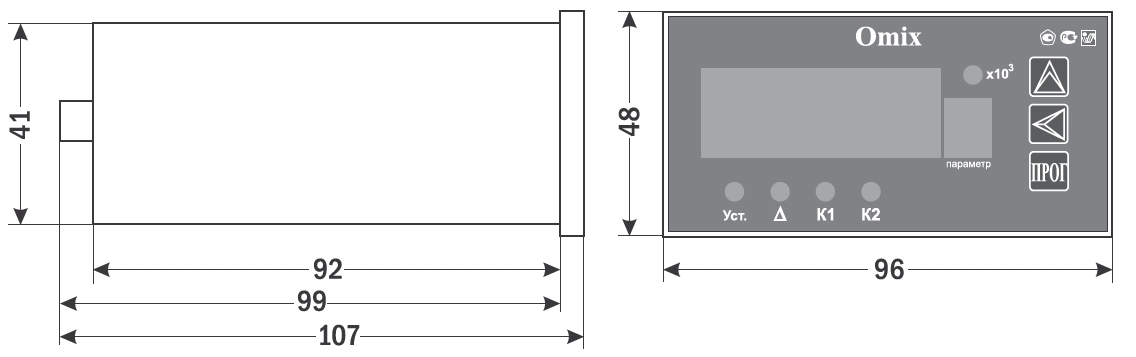

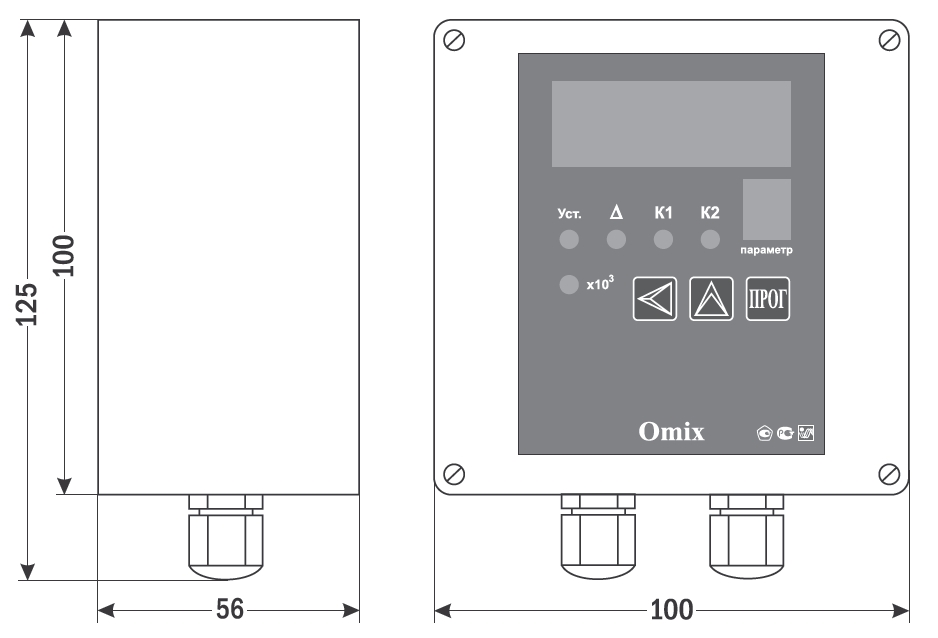

Габаритные размеры и степень защиты корпуса	Щитовой 96х48х100 мм IP20 DIN-рейку 72х112х60 мм
Класс точности	0,5

Измеряемые параметры:

Наименование параметра	Диапазон измерений		Предел приведенной погрешности
	Прямое подключение	Подключение с использованием трансформаторов
Переменное напряжение	~5...500В	~5...10000В	±0,5%
Переменный ток	~0...5А	~0...10000кА	±0,5%
Активная мощность	0...2500 Вт	0...10 МВт	±1,0%
Реактивная мощность	0...2500ВАР	0...10МВАР	±1,0%
Полная мощность	0...2500ВА	0...10МВА	±1,0%
Коэффициент мощности cos φ	0...1	0...1	±2%
Частота	15...120 Гц	15...120 Гц	±0,5%

Логические управляющие выходы:

Обозначение выхода	Описание
К	Управляющий выход типа реле
S	Управляющий выход типа оптосимистор
T	Управляющий выход типа оптотранзистор
U	Выход для управления твердотельным реле

Аналоговые выходы:

Обозначение выхода	Описание
I420	Один аналоговый выход ЦАП 4...20мА
2I420	Два аналоговых выхода ЦАП 4...20мА
U	Один универсальный аналоговый выход ЦАП (4...20мА, 0...5мА, 0...20мА, 0...10В, 0...1В)
UI420	Один универсальный аналоговый выход и один аналоговый выход ЦАП 4...20мА
2U	Два универсальных аналоговых выхода

Напряжение питания:

• АС220: ~220В 50 Гц

• АСХ220: ~85...245В 50...60 Гц


Условия эксплуатации:

• Температура окружающего воздуха: +5...50°С

• Относительная влажность окружающего воздуха: 45...80%RH, без конденсации влаги
• Атмосферное давление: 84...107 кПа
• Питание: ~220В +10/-15%, частота 50±1 Гц


Документ	Дата изменения	Размер	Файл
Технические характеристики прибора Omix P94-MX-1-0.5, D4-MX-1-0.5, W100-MX-1-0.5	21.04.2012	0.47 Мб
Паспорт (инструкция по эксплуатации)	17.04.2012	0.67 Мб
Паспорт (инструкция по эксплуатации) для модели с регистратором	17.04.2012	0.69 Мб
Сеть приборов, протокол MODBUS	22.02.2012	0.31 Мб
Руководство по обновлению микропрограммы прибора	13.10.2011	0.29 Мб
Руководство по использованию прибора «OMIX» в сети RS485 совместно с приборами фирмы «Овен»	16.08.2011	0.26 Мб
Описание регистров прибора «OMIX» серии MX, доступных через стандартные функции протокола Modbus-RTU	13.10.2011	0.11 Мб
Запуск программы ARC-Data-Viewer в операционной системе Linux	16.08.2011	0.56 Мб
Свидетельство об утверждении типа средств измерения	11.08.2011	1.46 Мб
Сертификат соответствия	20.10.2011	0.97 Мб
ПО для конфигурирования прибора по интерфейсу RS-485	07.03.2012	1.05 Мб
«ARC-OPC-Server» ПО для внедрения прибора в SCADA системы	17.04.2012	2.88 Мб
ARC-Data-Viewer (версия 1.24 от 30.11.2011)	01.12.2011	4.11 Мб
Конфигурационный файл для OPC-сервера фирмы «Овен»	16.08.2011	0.05 Мб
