Пневмораспределители

Пневмораспределители относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Самым простым типом пневматических распределителей является пневмораспределитель 2/2, имеющий 2 канала ввода-вывода и 2 положения золотника (2-линейный, 2-позиционный). Подвижной запорный элемент в этом распределителе может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такой распределитель может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).

Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель, имеющий возможность коммутировать линии питания, потребителя и выхлопа. В соответствии с принятой классификацией такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника. В одном вход связан с выходом, в другом выход связан с выхлопом.

Пневмораспределители такого типа могут быть нормально закрытыми (чаще всего) или нормально открытыми.

Для управления пневмоцилиндрами двустороннего действия требуются более сложные распределители, т.к. в этом случае необходимо обеспечивать перераспределение потоков сжатого воздуха между двумя рабочими полостями исполнительного механизма и сброс из них отработавшего воздуха. На практике для управления пневмоцилиндрами двустороннего действия наиболее часто применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.

Для решения более сложных задач управления пневмоцилиндрами применяют трехпозиционные распределители, обладающие более широкими функциональными возможностями. Это обусловлено тем, что такие распределители могут осуществить не два, а три варианта коммутации пневмолиний. Их обозначают 5/3 (5-линейные, 3-позиционные).

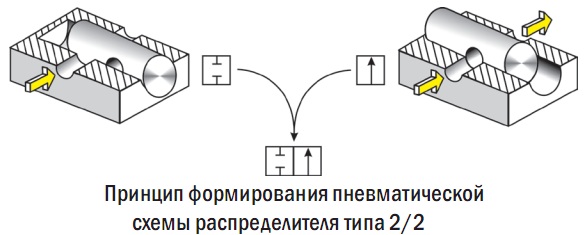

Для описания пневмораспределителей используются так называемые пневматические схемы. На такой схеме каждый возможный вариант внутренних соединений распределителя обозначается квадратом, в котором показаны пути распространения сжатого воздуха. На рисунке приведен пример схемы распределителя 2/2.

Пневмораспределители также различаются по способам управления ими. Существует три основных типа управления пневмораспределителями: механическое, электромагнитное и пневматическое управление. В электромагнитных пневмораспределителях для управления используются электромагнитные катушки. В настоящем каталоге представлены пневмораспределители электромагнитные и с пневматическим управлением.

Таким образом, при выборе пневматического распределителя надо в первую очередь ответить на вопрос, каким исполнительным механизмом он будет управлять. Функциональные возможности распределителей определяются следующими параметрами:

  • количеством рабочих каналов (обычно 1 или 2);
  • количеством позиций переключения (2 или 3);
  • нормальной позицией (нагруженный центр, открытый центр или открытый сброс для трехпозиционных);
  • способом управления (электрический, пневматический);
  • количеством входов управления (обычно 1 или 2).

Сортировка ...
Вид каталога:
Товаров в сравнении: 0  Перейти
Товаров в сравнении нет
РЭПВ-22
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 2/2, нормально закрытый
  • Проходное сечение: ⅛"
  • Пропускная способность: 350 л/мин (при 0,6 МПа)
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼"
  • Напряжение питания: ~220 В, =24 В, =12 В
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
  • Защита: IP65
К сравнению В закладки
от 812 руб. На складе Выбрать конфигурацию

РЭПВ-32
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 3/2, нормально закрытый
  • Проходное сечение: ⅛", ¼", ⅜", ½"
  • Пропускная способность: 850...1500 л/мин
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼", G⅜", G½"
  • Напряжение питания: ~220 В, =24 В, =12 В
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
  • Защита: IP65
К сравнению В закладки
от 941 руб. На складе Выбрать конфигурацию

РЭПВ-52
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 5/2
  • Проходное сечение: ⅛", ¼", ⅜", ½"
  • Пропускная способность: 900...3200 л/мин
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼", G⅜", G½"
  • Напряжение питания: ~220 В, =24 В, =12 В
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
  • Защита: IP65
К сравнению В закладки
от 963 руб. На складе Выбрать конфигурацию

РПВ-52
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 5/2, с односторонним (пружинный возврат) или двусторонним пневматическим управлением
  • Проходное сечение: ⅛", ¼", ⅜", ½"
  • Пропускная способность: 900...3200 л/мин
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼", G⅜", G½"
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
К сравнению В закладки
от 998 руб. На складе Выбрать конфигурацию

РЭПВ-53
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
  • Проходное сечение: ⅛", ¼", ⅜", ½"
  • Пропускная способность: 900...3200 л/мин
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼", G⅜", G½"
  • Напряжение питания: ~220 В, =24 В, =12 В
  • Распределитель оснащается двумя катушками
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
  • Защита: IP65
К сравнению В закладки
от 2 700 руб. На складе Выбрать конфигурацию
