Контроллер (сигнализатор) уровня ОРДИНАР

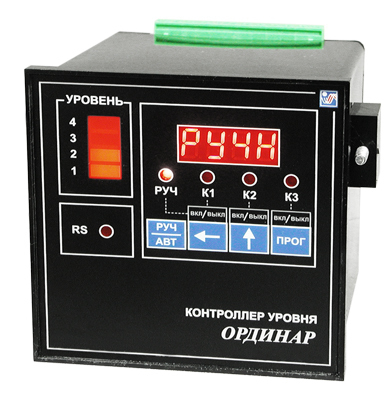

Контроллер уровня ОРДИНАР
Контроллер уровня ОРДИНАР предназначен для контроля за уровнем жидких и сыпучих сред в различного рода баках, резервуарах, скважинах
  • 4 входа датчиков уровня, 3 выхода управления
  • Датчики уровня: кондуктометрические, сухой контакт, NPN, PNP (опция)
  • 4 алгоритма работы и ручной режим управления
  • RS-485 (опция): Modbus-RTU, OPC-сервер
Цена: 2950 ... 3981 р.
Перейти к модификациям

Контроллер уровня ОРДИНАР предназначен для контроля за уровнем жидких и сыпучих сред в различного рода баках, резервуарах, скважинах.

 В качестве датчиков уровня могут использоваться:
  • Кондуктометрические зонды
  • Датчик типа «сухой контакт»
  • Бесконтактные датчики типа NPN
  • Бесконтактные датчики типа PNP (опция)
В зависимости от характеристик датчиков и сопротивления среды пользователем задается уровень чувствительности измерительных входов. Каждый переход датчика из одного состояния в другое проверяется на ложное срабатывание (защита от дребезга), время стабильного состояния входов (0...99 с) задается из меню. Для питания активных датчиков предусмотрен встроенный источник напряжения =12В.

 В приборе заложено 4 алгоритма работы:
  • Три независимых уровня
  • Бак и скважина
  • Контроль уровня по 3 датчикам: нижний рабочий уровень, верхний рабочий уровень, «перелив»
  • Контроль уровня по 4 датчикам: «сухой ход», нижний рабочий уровень, верхний рабочий уровень, «перелив»
Для каждого алгоритма имеется возможность выбрать логику работы: заполнение/осушение. Пользователем задается время реакции на события: залив или осушение датчика, достижение аварийного уровня.

При нажатий кнопки на лицевой панели прибор переходит в ручной режим управления. В ручном режиме пользователь может в реальном времени управлять исполнительными устройствами.

В качестве силовых выходных элементов могут быть установлены реле, оптодрайверы симисторов, оптотранзисторные ключи или выходы для управления твердотельным реле.
Особенности:
  • Выбор режима работы и изменение параметров происходит из меню, отсутствует необходимость в демонтаже прибора при настройке
  • Прибор имеет световую индикацию состояния входов, состояния выходов, активности интерфейса RS-485
  • Вход датчиков уровня и интерфейс RS-485 гальванически изолированы от питающей сети
Технические характеристики:
ПараметрЗначение
Напряжение питания
~96...245В, 50...60 Гц
Потребляемая мощность (максимальная)10 Вт
Количество входов4
Количество выходных реле3
Нагрузочная способность:
- реле
- оптосимистор
- оптотранзистор

~10А, 220В/=12А, 28В
  ~50мА, 220В
=200мА, 50В
Допустимый диапазон сопротивлений среды0...1 МОм
Встроенный источник питания=12В, 0,25А
Вес0,3 кг

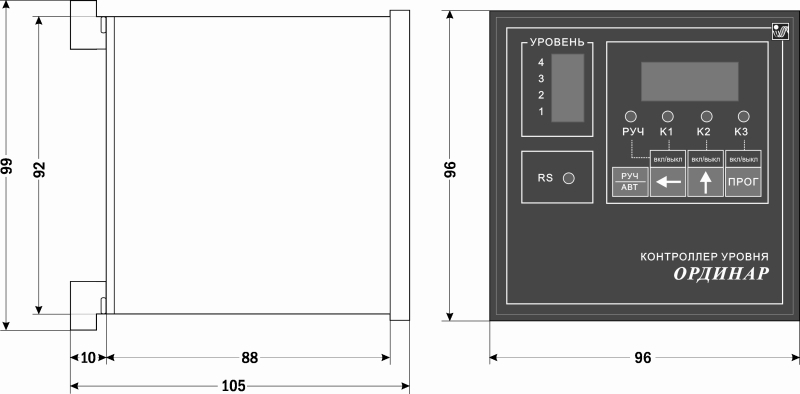

Габаритные размеры96×96×80 мм
Условия эксплуатации:
- температура окружающего воздуха
- атмосферное давление
- относительная влажность воздуха.

5...50°С
84...107 кПа
45...80%RH
Документация
Документ Дата изменения Размер Файл
Технические характеристики прибора ОРДИНАР 07.03.2012 0.14 Мб
Паспорт (инструкция по эксплуатации) 06.03.2012 2.68 Мб
Сеть приборов, протокол MODBUS 22.02.2012 0.31 Мб
Руководство по обновлению микропрограммы прибора 25.05.2011 0.29 Мб
«ARC-OPC-Server» ПО для внедрения прибора в SCADA системы 17.04.2012 2.88 Мб
ПО для конфигурирования прибора по интерфейсу RS-485 07.03.2012 1.05 Мб
